Verfasst am: 11.06.2010, 15:47 Titel: Datenaufbereitung für Plot von Isolinien

Hallo zusammen...

Ich habe hier ein paar Messdaten zu des spezifischen Verbrauchs eines Verbrennungsmotors vorliegen und möchte gerne einen Plot erstellen, der in etwa so ausschaut:

[img]http://upload.wikimedia.org/wikipedia/commons/6/60/Brake_specific_fuel_consumption.svg[/img]

Bishher verwend ich folgenden Code:

Code:

x = test(:,1);
y = test(:,2);
z = test(:,3);
tx = 2000:500:9500;
ty = 0:1:8;
[XI,YI] = meshgrid(tx,ty);
ZI = griddata(x,y,z,XI,YI);
contour(XI,YI,ZI), hold, grid on

Funktion ohne Link?

Wobei in dem Spaltenvektor "test" als Beispiel folgendes steht:

rpm pe bsfc
2000 0.5 550
2000 1 500
2000 2 300
2000 3 245
2000 4 240
2000 5 230
3000 0.5 530
3000 1 500
3000 2 250
3000 3 225
3000 4 217
3000 6 230
4000 0.5 540
4000 1 490
4000 2 250
4000 4 220
4000 5.5 210
4000 7 215
5000 0.5 530
5000 1 485
5000 3 250
5000 5 230
5000 7 215
5000 8 218
6000 0.5 520
6000 1 480
6000 3 287.5
6000 5 264.5
6000 7 247.25
6000 8 250.7
7000 0.5 540
7000 1 490
7000 3 330.625
7000 5 304.175
7000 7 284.3375
7000 8 288.305
8000 0.5 560
8000 1 515
8000 2 350
8000 4 308
8000 6 294
8000 7 301
9000 0.5 570
9000 1 525
9000 2 350
9000 3.5 315
9000 5 303.8
9000 6 322
9500 0.5 580
9500 1 540
9500 2 435
9500 3 355.25
9500 4 348
9500 5 333.5

Was ich aber damit bishher rausbekomm, sieht nicht annähernd so nach nem schönen Isolinien Diagramm aus Smile

Ich wär euch echt dankbar, wenn mir da vielleicht jemand weiterhelfen könnte...

Viele Grüße
Sandman

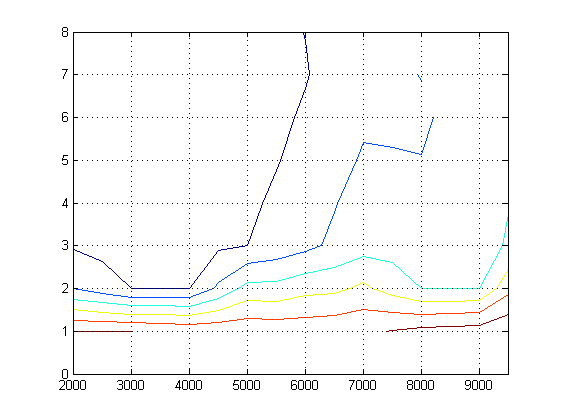

P.S.: Im Anhang ist noch ein Bild, wies bei mir im Moment ausschaut...


Beschreibung:

Download

Dateiname:


Dateigröße:

7.52 KB

Heruntergeladen:

804 mal
