Verfasst am: 02.06.2010, 10:53 Titel: Detektion : Punkt innerhalb einer geschlossenen Kurve

Liebes Forum,

ich versuche mich an einer Funktion die prüft ob ein Punkt innerhalb bzw. außerhalb einer geschlossenen Kurve liegt.

Hier mal der Code der die Kurve erzeugt :

Code:

clc
close all
clear all

Lightrange= 200;
cut=5;

x_1 = linspace(0,Lightrange,5);
y_1L = sin(x_1/((Lightrange/pi)+cut));
y_1R = - sin(x_1/((Lightrange/pi)+cut));

a=[x_1(5) x_1(5)];
b=[y_1L(5) y_1R(5)];

point=[120 0.5]; % Punkt in der Kurve

plot(x_1,y_1L,x_1,y_1R,a,b,point(1),point(2),'*r')

axis([-10 +210 -1.5 1.5])

Funktion ohne Link?

Wie Ihr seht, ist die Kurve in streng mathematischem Sinne keine Funktion.
Aber ich bestitze eben alle x-y Punkte der Kurve.
Diese Punkte bilden dann einen geschlossenen Kurve.

Kann ich nun mit irgendeiner Matlab "internen" Funktion detektieren, ob der Punkt innerhalb bzw. außerhalb der Kurve liegt ?

Hab aus meiner lang zurück liegenden Mathevorlesung irgenwas von wegen "Kreisintegral" im Kopf ?!?!

Help is really appreciated !

Gruß
Chris

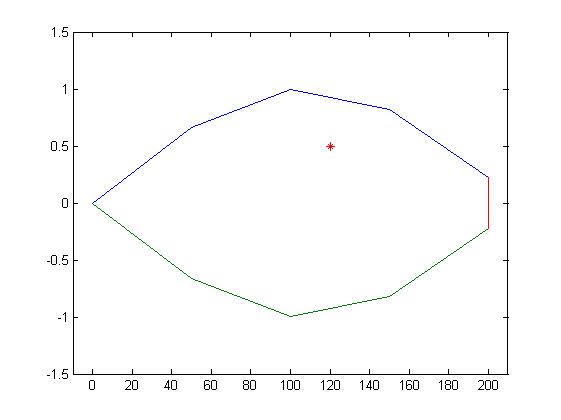

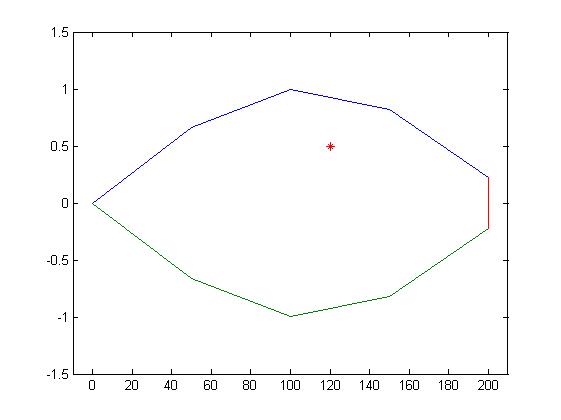

Anbei noch eine Foto des Plots ....


Beschreibung:

Download

Dateiname:


Dateigröße:

16.56 KB

Heruntergeladen:

458 mal

_________________

Hallo,
ich arbeite zur Zeit an einer verbesserten Kontaktabbildung im MKS Tool ADAMS.
Spannenden Sache, aber im Moment gibt es noch viel offene Fragen ... Aber das wird schon P-)

aj.geissler

Forum-Guru


	Beiträge: 251

	Anmeldedatum: 26.11.07

	Wohnort: Seeheim-Jugenheim

	Version: ---

Verfasst am: 04.06.2010, 06:29 Titel:

Hi,

ich hatte mal eine ähnliche Aufgabenstellung.
Mit dem Cauchy-Integral kannst Du die Aufgabe lösen.

Wenn Du entlang deiner Kurve über eine Funktion z.B. 1/(1-p), wobei p dein Punkt ist, den du untersuchen möchtest, integrierst, dann kommt Null raus, wenn er außerhalb liegt, ansonsten ein Vielfaches von 2pi.

Grüße
Andreas

Code:

function W=cauchy(z,p,modus);
% CAUCHY Cauchy Wegintegral bzgl. Residuum
%
% W=CAUCHY(Z,P,[MODUS])
%
% Z ist ein komplexer Vektor, der ein
% (geschlossenes) Polygon beschreibt.
% P ist ein komplexer Skalar, ein kom-
% plexer vektor oder eine komplexe
% Matrix, die möglche Residuen enthält.
%
% W ist der komplexe Wert des Wegintegrals.
% W hat hierbei die selbe Dimension wie
% die Punktemenge P.
%
% Das optionale Argument MODUS, Vorein-
% stellung='n', entscheidet über eine
% Grafikausgabe.

if nargin==2,
modus='n';
end
modus=lower(modus(1));

z=z(:).'; % Zeilenvektor erwingen
[zeilp,spalp]=size(p);
p0=p;
p=p(:).';

LZ=length(z); % Close Polygon
if z(1)~=z(LZ),
z=[z,z(1)];
LZ=LZ+1;
end

dz=[0,diff(z)];

DZ=meshgrid(dz,1:1:length(p));
[Z,P]=meshgrid(z,p);
ZP=Z - P;
W=sum( (DZ ./ZP).' ).';

W=reshape(W,zeilp,spalp);

if modus~='n',
SCHW=0.7;
set(gcf,'Position',[50,50,700,500],'NumberTitle','Off',...
'Name','Cauchy-Wegintegral','Color',0.8*ones(1,3));
set(gca,'Color','b');
plot(real(z),imag(z),'k-',real(p0(abs(W)>SCHW)),imag(p0(abs(W)>SCHW)),'bo',...
real(p0(abs(W)<=SCHW)),imag(p0(abs(W)<=SCHW)),'ro');
prepgraf; axis('equal');
end

Funktion ohne Link?

[/code]
_________________

Andreas Geißler

alduro

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 62

	Anmeldedatum: 30.01.08

	Wohnort: Tucson , AZ

	Version: ---

Verfasst am: 08.06.2010, 08:24 Titel:

Hallo Andreas,

vielen Dank für deine Antwort.
Hat mir sehr geholfen !!

Gruß aus Köln
Christian
_________________

Hallo,
ich arbeite zur Zeit an einer verbesserten Kontaktabbildung im MKS Tool ADAMS.
Spannenden Sache, aber im Moment gibt es noch viel offene Fragen ... Aber das wird schon P-)

alduro

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 62

	Anmeldedatum: 30.01.08

	Wohnort: Tucson , AZ

	Version: ---

Verfasst am: 17.08.2010, 16:13 Titel:

Hallo Andreas,

leider muss ich mich korrigieren.
Es klapp doch noch nicht ganz wie ich es mir gedacht habe.

Könntest du mir bitte mal, anhand meines obigen Beipsiels, bitte zeigen, wie der Vektor "z" sowie der Vektor/Zahl "p" auszusehen hat.

Vielen Dank !
_________________

Hallo,
ich arbeite zur Zeit an einer verbesserten Kontaktabbildung im MKS Tool ADAMS.
Spannenden Sache, aber im Moment gibt es noch viel offene Fragen ... Aber das wird schon P-)
