Verfasst am: 18.02.2011, 17:21
Titel: Diagramm Achsen beschriften bzw. Plot verschieben
|
 |
Hallo,
ich versuche gerade ein paar Bodediagramme zu zeichnen und mache mir dafür die Diagramme selber....

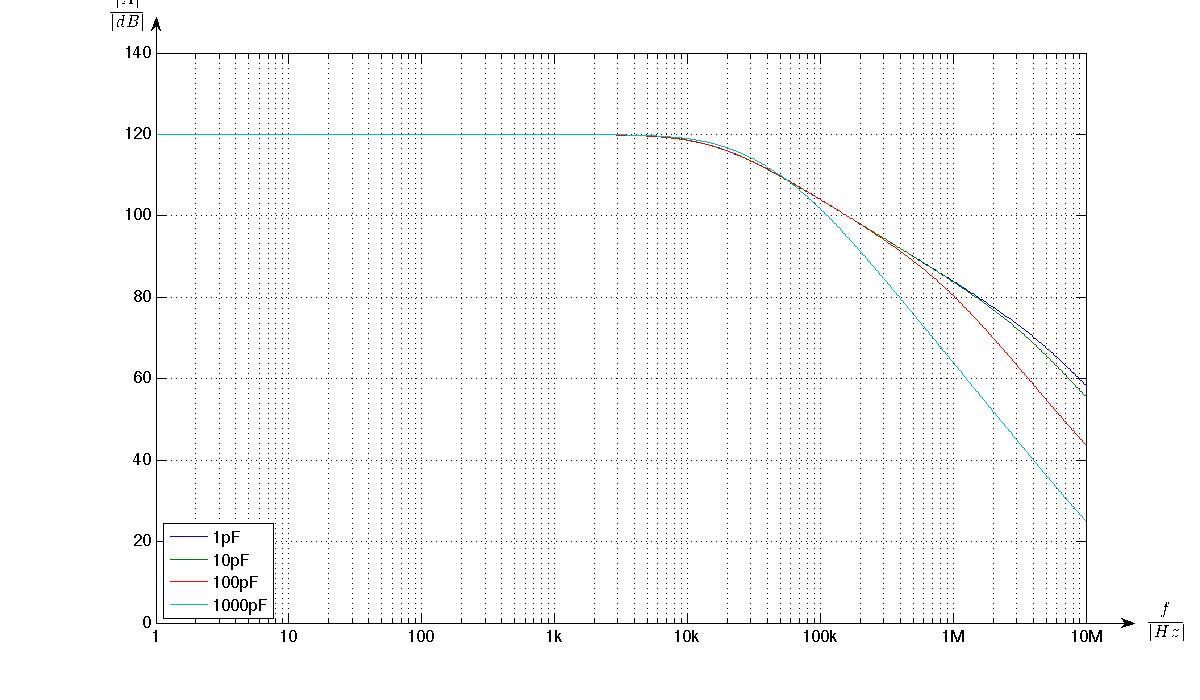

Anbei seht ihr das Bild wie momentan aussieht...ich möchte nun noch folgendes realisieren: Die Beschriftung der y-Achse soll natürlich nicht verdeckt werden, am besten wärs also wenn ich das Figure einfach größer bekomme...
...ich lege momentan mit
...die Größe fest...wenn ich da was ändere zieht mir das den plot nur auseinander...
...bitte um Hilfe....
| Beschreibung: |
|
Download |
| Dateiname: |
bode_test.jpg |
| Dateigröße: |
153.45 KB |
| Heruntergeladen: |
833 mal |
|
|
|
|
|
|
| Gingi33 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 18.02.2011, 21:52
Titel: [GELÖST]
|
|
YES...heute bin ich produktiv
...also...Achsenposition auslesen und dann die Höhe bissl
zusammendrücken...logisch oder
%get axis position
ax_pos=get(gca,'Position');
%shrink y-axis
set(gca,'Position',[ax_pos(1) ax_pos(2) ax_pos(3) ax_pos(4)-0.03]);
|
|
|
|
|
|
|
