Diagramm/Gitter auf Basis der Matrizen X und Y erstellen?



Tom R.
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 12.12.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.12.2018, 12:58     Titel: Diagramm/Gitter auf Basis der Matrizen X und Y erstellen?
  Antworten mit Zitat
Werte Forumsmitglieder,


Das Problem, an dem ich arbeite, ist im Gebiet der „Netzgenerierung“ für Finite Differenzenmethoden angesiedelt. Ich komme jetzt zum eigentlichen Problem.

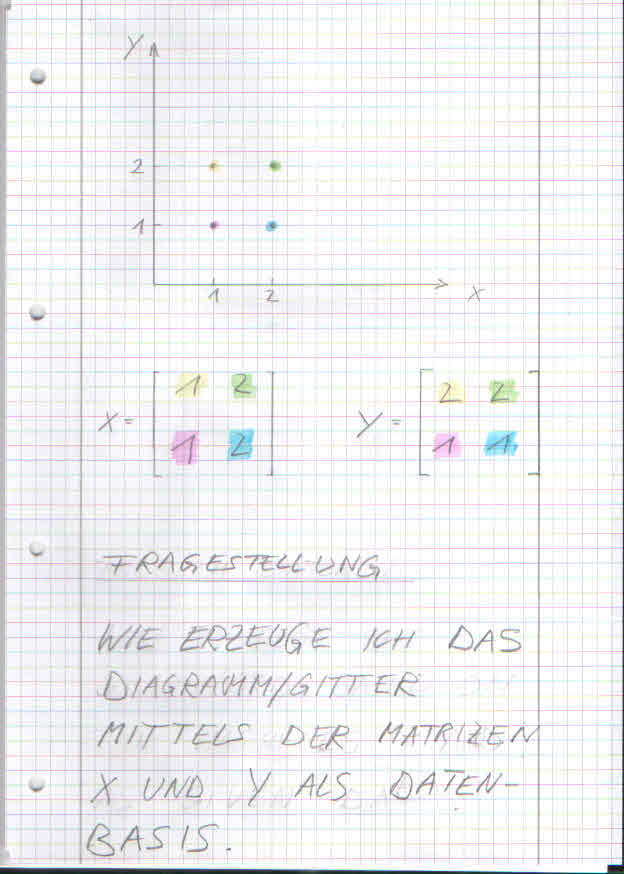

Angenommen es liegt ein kartesisches Koordinatensystem mit der X- und Y-Achse vor. In dieser Ebene liegen 4 Punkte, deren Lagen durch die Matrizen X und Y beschrieben werden. In der Matrix X sind alle X-Koordinaten der vier Punkte und in der Y-Matrix sind alle Y-Koordinaten der vier Punkte angegeben. Dieser Sachverhalt wird im angehängten Bild veranschaulicht.

Es liegen allerdings nur die Matrizen X und Y vor. Auf Basis dieser Matrizen möchte ich gerne das Diagramm/Gitter im angehängte Bild erhalten. Die Matrizen sind also gegeben und das Diagramm/Gitter ist gesucht.
Meine Fragen lauten wie folgt:

1. Gibt es eine Funktion in MATLAB, die das Diagramm/Gitter ausgibt, wenn ich die Matrizen X und Y als Input in die Funktion einspeise.
2. Wenn es eine solche Funktion nicht gibt, könntet Ihr mir Hinweise geben, welche MATLAB-Funktionen zum Lösen dieses Problems hilfreich sind oder sogar ein Programmcode?

Die Funktion „Meshgrid“ bringt mich nicht weiter, so wie es aussieht.

Ich habe das Problem vereinfacht. In Wirklichkeit sind die Matrizen X und Y viel größer als [2,2].


Mit freundlichen Grüßen,
Tom

P.S.: Ich arbeite gerade daran das Bild hochzuladen. Kommt gleich hoffentlich.

Frage MATLAB Forum.jpg
 Beschreibung:

Download
 Dateiname:  Frage MATLAB Forum.jpg
 Dateigröße:  56.35 KB
 Heruntergeladen:  13 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 19.614
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 12.12.2018, 19:45     Titel:
  Antworten mit Zitat
Hallo,

an sich kein Problem:
Code:
X = [1 2; 1 2]
Y = [2 2; 1 1]
plot(X, Y, 'bo')
axis([0 4 0 4])


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Tom R.
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 12.12.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.12.2018, 20:55     Titel:
  Antworten mit Zitat
Hallo Harald,

ich hätte nicht gedacht, dass die Lösung so simple ist. Dazu muss ich sagen, dass ich erst seit kurzem mit MATLAB arbeite.

Du hast mir geholfen und das freut mich! Viele Dank!

Freundliche Grüße,
Tom
