Diagramm: Punkte beschriften und Linien zeichnen


Mueller
Forum-Anfänger

Forum-Anfänger

Beiträge: 41
Anmeldedatum: 21.11.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.12.2016, 11:25     Titel: Diagramm: Punkte beschriften und Linien zeichnen
  Antworten mit Zitat
Hallo,

Ich hätte 3 kleine Fragen betreffend Linien zeichnen, Beschriftung von Punkten im Diagramm und zeichnen eines Rechtecks. -> siehe Anhang

Betreffend zeichnen einer geraden Linie: Ich weiss das sollte mit dem Befehl kein Problem sein ->
Code:
line([0 100],[50 50],'Marker','.','LineStyle','-','LineWidth',5, 'Color',[1 1 1])
Ich will aber nur einen Y Wert vorgeben. Matlab sollte den Start x-Wert und End x-Wert selber definieren (dh: so groß wie das Diagramm von der Breite her ist - x-Range)

Betreffend Rechteck zeichnen: Ich möchte keine 4 Eck- Punkte vorgeben sondern nur einen Punkt vorgeben. Von diesem Punkt aus soll er bis zu den Diagrammachsen das Rechteck zeichnen.

Betreffend Benennung: Ich möchte irgendeinen Punkt im Diagramm beschriften. Wenn möglich mit der Vorgabe der Richtung (below right/left , above right/left).


[/code]

Code:
clear all
clear clc
x1=[0 50 75 100]
y1=[100 75 50 25]
[xb,yb] = stairs(x1,y1);
axis([0 200 0 200])
xlim([0 150])
plot(yb,xb)
datacursormode on

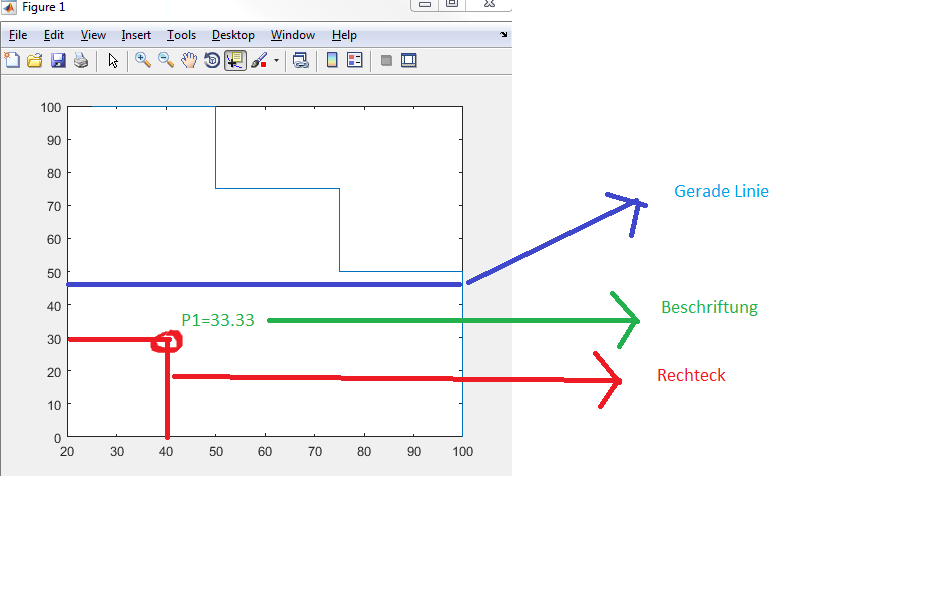

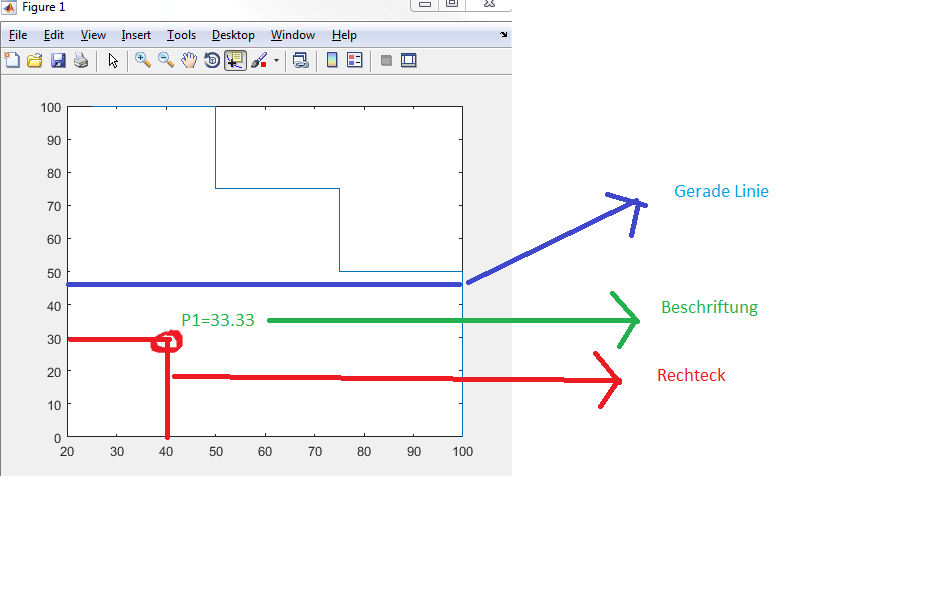

 Beschreibung:

Download
 Dateiname:  111.png
 Dateigröße:  25.36 KB
 Heruntergeladen:  323 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.500
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 12.12.2016, 12:04     Titel:
  Antworten mit Zitat
Hallo,

mit xlim und ylim kannst du die Grenzen des Koordinatensystems abfragen.
Zur Beschriftung kannst du text verwenden, zur Ausrichtung die Optionen horizontalalignment und verticalalignment als Parameter-Wert-Paare angeben.

Grüße,
Harald
