Differentialgleichung lösen



Matse1878
Forum-Anfänger

Forum-Anfänger


Beiträge: 12
Anmeldedatum: 03.12.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.01.2019, 14:29     Titel: Differentialgleichung lösen
  Antworten mit Zitat
Hallo Leute,
ich habe ein, wahrscheinlich, sehr einfaches Problem.

Ich möchte folgende DGL lösen:
w_p = 30 \cdot i - 1 \cdot \omega
i_p = -81.82 \cdot i - 27.27 \cdot \omega

mit
i(0) = 2 und\omega=2,5

Damit ich das Bild aus dem Anhang nachbilden kann.

Mein Ansatz

Code:
clear
clc
close

[i,w] = meshgrid(-2:.2:2);


w_p = 30 * i - 1 * w;
i_p = -81.82 * i - 27.27 * w;
quiver(i,w,i_p,w_p)
hold on


i = (0:0.1:2);
w = (0:0.1:2);
w_p = 30 * i - 1 * w;
i_p = -81.82 * i - 27.27 * w;


i0 = 2;
w0 = 2.5;


d = [30 * i0 - 1 * w0; -81.82 * i - 27.27 * w0];
[di,dw] = ode45( d, w0, i0);

plot(di,dw)


Nur weiß ich nicht wie ich den ode45 Befehl benutzen muss. Hab versucht mit der Doku zu arbeiten, aber keine Chance, ich kann das irgendwie nicht auf mein Problem beziehen. Kann mir da einmal jemand helfen?

Danke Smile

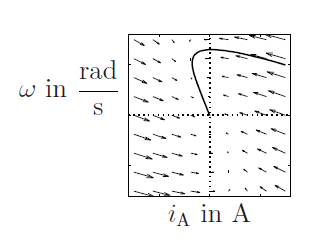

 Beschreibung:
Quelle: Regelungstechnik 1 Jan Lunze

Download
 Dateiname:  Vektorfeld.PNG
 Dateigröße:  10.09 KB
 Heruntergeladen:  5 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 19.396
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 03.01.2019, 16:17     Titel:
  Antworten mit Zitat
Hallo,

für ode45 brauchst du eine vektorwertige DGL mit einem Vektor von Anfangsbedingungen und ein Function Handle. Auf den ersten Blick so:

Code:
[i,w] = meshgrid(-2:.2:2);

w_p = 30 * i - 1 * w;
i_p = -81.82 * i - 27.27 * w;
quiver(i,w,i_p,w_p)
hold on

i0 = 2;
w0 = 2.5;


d = @(t, x) [30 * x(2) - 1 * x(1); -81.82 * x(2) - 27.27 * x(1)];
[t, x] = ode45( d, [0, 10], [w0, i0]);

plot(x(:,2),x(:,1))



Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Matse1878
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 12
Anmeldedatum: 03.12.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.01.2019, 08:42     Titel:
  Antworten mit Zitat
Das wars! Danke Smile
