Differenzengleichungen plotten



Riemann
Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 28.12.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.12.2020, 23:08     Titel: Differenzengleichungen plotten
  Antworten mit Zitat
Hallo zusammen,

ich möchte von Mathematica auf Matlab umsteigen, bin aber noch ein totaler Anfänger was Matlab angeht. Ich hoffe, ihr könnt mir weiterhelfen. In Mathematica habe ich folgendes "System" aus Differentialgleichungen 1. Ordnung, die ich so in Mathematica eingebe:

Code:

P[t_] := P[t] = P[t-1] +a*ED[t-1];
ED[t_] := ED[t] = DF[t] + DC[t];
DF[t_] := DF[t] = b*(F - P[t]);
DC[t_] := DC[t] = c*(P[t] - F);

a=1;
c=0.2;
b = 0.75;
F=100;

P[0] = F + 1;



In Mathematica kann ich nun mit folgendem Befehl die Function P[t_] plotten:

Code:

ListLinePlot[{Table[P[t], {t, 0, 25}], Table[F, {t, 0, 25}]}, PlotStyle → {Black, Red},
Frame → True, FrameLabel → {"time", "price"}, AspectRatio → 0.4, PlotRange → All]



Leider bekomme ich das in Matlab überhaupt nicht hin. Könnte mir bitte jemand dabei helfen? Vielen Dank!

Zuletzt bearbeitet von Riemann am 29.12.2020, 00:18, insgesamt einmal bearbeitet
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 23.156
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 28.12.2020, 23:22     Titel:
  Antworten mit Zitat
Hallo,

was genau hast du in MATLAB versucht und welche Probleme sind dabei aufgetreten?
Ich habe das letzte Mal vor ca. 15 Jahren mit Mathematica gearbeitet. Insofern wären für mich die eigentlichen Differentialgleichungen hilfreicher als der Mathematica-Code.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Riemann
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 28.12.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.12.2020, 23:31     Titel:
  Antworten mit Zitat
Hallo,

die Differentialgleichungen 1. Ordnung stehen oben.

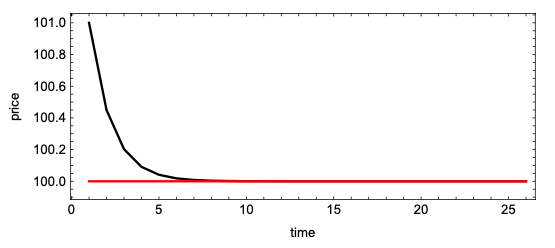

Diese sollen anhand der Parameter geplottet werden. (siehe Datei)

 Beschreibung:

Download
 Dateiname:  _Plot.png
 Dateigröße:  22.84 KB
 Heruntergeladen:  42 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 23.156
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 28.12.2020, 23:45     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
die Differentialgleichungen 1. Ordnung stehen oben

Da steht der Mathematica-Code dafür. Ich kann mit der Schreibweise aber nichts anfangen. Insofern wäre es nett, wenn du sie als Formeln hinschreiben würdest.

Und nochmal:
Zitat:
was genau hast du in MATLAB versucht und welche Probleme sind dabei aufgetreten?


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Riemann
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 28.12.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.12.2020, 23:59     Titel:
  Antworten mit Zitat
Also in Mathematica gibt man die Differentialgleichungen mit [] an und bereits hier scheitere ich in Matlab.

Code:
P[t_] := P[t] = P[t-1] +a*ED[t-1]

P_{t_} := P_{t} = P_{t-1} + a \cdot ED_{t-1}

Das hier ist einfach eine Funktion, die besagt, dass sich der heutige Preis (P[t]) folgendermaßen zusammensetzt, und zwar aus den vergangenen Preisen (P[t_1]) plus einer Variable a mal vergangene Erwartungen der Anleger (ED[t-1])


Code:
ED[t_] := ED[t] = DF[t] + DC[t];

ED_{t_} := ED_{t} = DF_{t} + DC_{t}


Die heutigen Erwartungen der Anleger ergeben sich aus: den heutigen Erwartungen der "Fundamentalisten" (DF[t]) plus den Erwartungen der "Chartisten" (DC[t])


Code:
DF[t_] := DF[t] = b*(F - P[t]);

DF_{t_} := DF_{t} = b * (F-P_{t})

Die heutigen Erwartungen der "Fundamentalisten" (DF[t]) ergeben sich aus einem Parameter b mal den sog. "Fundamentalpreis" minus den heutigen Preis (P[t]).

Code:
DC[t_] := DC[t] = c*(P[t] - F);

DC_{t_} := DC_{t} = c*(P_{t} - F)

Das gleiche gilt hier analog.


Nun wurden die Parameter festgelegt:

Code:
a=1;
c=0.2;
b = 0.75;
F=100;


Der Ausgangswert in t=0 ist

Code:
P[0] = F + 1

P_{0} = F + 1

Ich will, so wie in Mathematica, die Funktion P[t] plotten. Wie man sieht, handelt es sich hier um eine verschachtelte Funktion. Die Variable t soll die Werte von 0 bis 25 annehmen.
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 23.156
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 29.12.2020, 00:17     Titel:
  Antworten mit Zitat
Hallo,

es ging mir nicht um Erklärungen der Befehle, sondern um die Formeln an sich. Eine Differentialgleichung hat mathematisch die Form
y' = f(t,y)
Wenn du das so hinschreibst, versteht man das unabhängig von Kenntnissen in einer bestimmten Sprache.
Die erste Gleichung sieht mir im übrigen nicht nach einer Differenzialgleichung, sondern nach einer Differenzengleichung aus?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Riemann
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 28.12.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.12.2020, 00:19     Titel:
  Antworten mit Zitat
Du hast recht, es sind Differenzengleichungen! Gibt es einen Weg die Funktionen so, wie in Mathematica, sie in Matlab einzugeben?
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 23.156
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 29.12.2020, 00:40     Titel:
  Antworten mit Zitat
Hallo,

aaaah. Dann würde ich eine Rekursion verwenden:

Code:
a=1;
c=0.2;
b = 0.75;
F=100;

P = NaN(1, 26);
P(1) = 101;
DF = NaN(1,26);
DC = NaN(1,26);
ED = NaN(1,26);

for t1 = 1:26 % Indizierung in MATLAB beginnt bei 1
     if t1 > 1
         P(t1) = P(t1-1) + a*ED(t1-1);
     end
     DF(t1) = b*(F - P(t1));
     DC(t1) = c*(P(t1) - F);
     ED(t1) = DF(t1) + DC(t1);
end
plot(P)


Zum Start in MATLAB würde ich das MATLAB Onramp empfehlen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Riemann
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 28.12.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.12.2020, 00:43     Titel:
  Antworten mit Zitat
Danke! Das werde ich mir genauer anschauen. Wie kann ich die gerade bei 100 in rot plotten?
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 23.156
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 29.12.2020, 00:46     Titel:
  Antworten mit Zitat
Hallo,

schau dir mal den Befehl yline an.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen
