Doublearrow in Plot positionieren



sandman85
Forum-Anfänger

Forum-Anfänger


Beiträge: 14
Anmeldedatum: 12.03.09
Wohnort: ---
Version: R2015a
     Beitrag Verfasst am: 30.07.2009, 12:50     Titel: Doublearrow in Plot positionieren
  Antworten mit Zitat
Hallo zusammen...

Ich versuche gerade, zwei Doublearrows vernünftig in meinem Plot zu platzieren. Der eine Doublearrow liegt horizontal; dessen Platzierung hat wunderbar funktioniert. Nun möchte ich auch noch einen vertikalen Doublearrow einfügen, allerdings taucht der nich da auf, wo er sollte. Hier mal der Code:

Code:

figure(1)
plot(data(:,1),data(:,2),'LineWidth',2);
ylabel('Torque [Nm]');
xlabel('Time [s]');
title('Time2Torque Analysis','FontSize',14);
legend('Torque');
grid on;
hold on;
hline(NM1,'r',[num2str(NM1_per) '% torque']);
hline(NM2,'r',[num2str(NM2_per) '% torque']);
vline(t1,'r','t1');
vline(t2,'r','t2');

plotpos = get(gca,'position');
xmax = get(gca,'XLim');
ymax = get(gca,'YLim');
x1 = plotpos(1) + (plotpos(3)/xmax(1,2))*t1;
x2 = plotpos(1) + (plotpos(3)/xmax(1,2))*t2;
y1 = plotpos(2) + (plotpos(4)/(ymax(1,2)-ymax(1,1)))*NM1;
y2 = plotpos(2) + (plotpos(4)/(ymax(1,2)-ymax(1,1)))*NM2;

annotation1 = annotation(gcf,'doublearrow',[x1 x2],[0.33 0.33]);
annotation2 = annotation(gcf,'textbox', [x1 0.34 x2-x1 0.07],...
                             'string', ['T2T=' num2str(dt) 's'],...
                             'HorizontalAlignment','center',...
                             'EdgeColor','none',...
                             'BackgroundColor','w');
annotation3 = annotation(gcf,'doublearrow',[x2+0.1 x2+0.1],[y1 y2]);
annotation4 = annotation(gcf,'textbox', [x2+0.11 y1+(y2-y1)/2 0.15 0.07],...
                             'string', ['TorqueDiff=' num2str(NM2-NM1) 'Nm'],...
                             'HorizontalAlignment','center',...
                             'EdgeColor','none',...
                             'BackgroundColor','w');



Kurz zur Erklärung der Variablen:
t1 ist der erste Zeitpunkt auf der x-Achse (erste vertikale Linie)
t2 ist der zweite Zeitpunkt auf der x-Achse (zweite vertikale Linie)
NM1 ist der erste Drehmomentpunkt auf der y-Achse (erste horizontale Linie)
NM2 ist der zweite Drehmomentpunkt auf der y-Achse (zweite horizontale Linie)

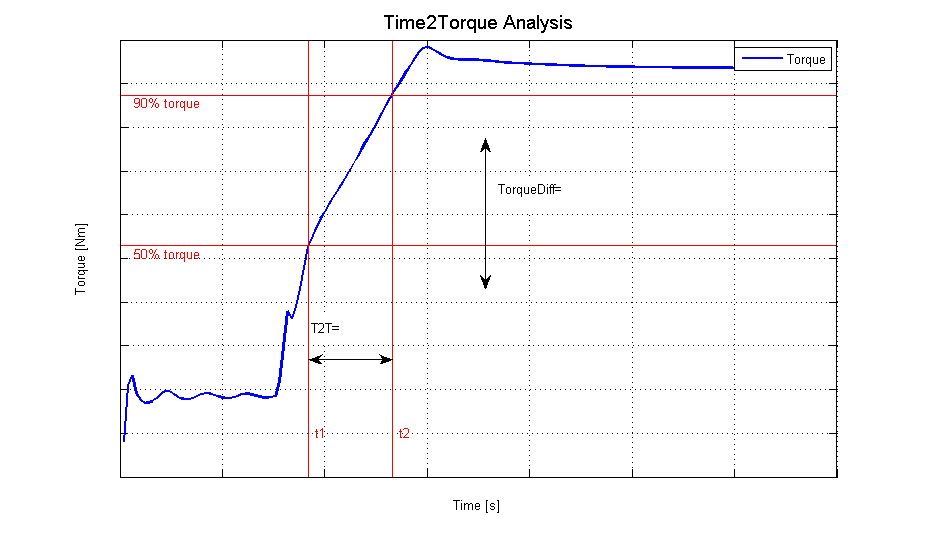

Ein Bild, wie der Plot bisher aussieht habe ich angehängt...

Hat vielleicht jemand eine Idee, wo der Fehler liegt?

Grüße
Sandman

Ach ja,
Der zweite Doublearrow soll natürlich genau zwischen den beiden horizontalen Linien plaziert werden Smile

 Beschreibung:
Aktuelles Bild des Plots

Download
 Dateiname:  plot.png
 Dateigröße:  19.49 KB
 Heruntergeladen:  908 mal
Private Nachricht senden Benutzer-Profile anzeigen


matrixman22

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.07.2021, 17:53     Titel: Falsche Normierung des y-Wertes
  Antworten mit Zitat
Da die y-Werte nicht bei dem Wert 0 (Null) beginnen, musst du den Offset noch von
den Werten NM1 und NM2 abziehen. Dann bekommt du die richtige Normierung und der "doubleArrow" liegt zwischen den gewollten Punkten.

y1 = plotpos(2) + (plotpos(4)/(ymax(1,2)-ymax(1,1)))*(NM1-ymax(1,1));
y2 = plotpos(2) + (plotpos(4)/(ymax(1,2)-ymax(1,1)))*(NM2-ymax(1,1));

Mit bestem Gruß Smile
