Drehzahlsensor Modell



Sammy243
Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 09.01.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.01.2018, 21:19     Titel: Drehzahlsensor Modell
  Antworten mit Zitat
Hallo zusammen!

Ich versuche mich momentan im Rahmen einer studentischen Arbeit an der Modellierung eines simplen Drehzahlsensors.
Dabei soll eine Drehzahl vorgegeben werden und alle 6° der Schwungscheibe ein Impuls geschickt werden.


Bisher bin ich so vorgegangen, dass ich aus der Drehzahl n die Winkelgeschwindigkeit w = 2*pi*n berechne und diese integriere um auf den Winkel phi zu kommen.
Jetzt wollte ich erstmal das integrierte Signal alle 360° wieder auf 0° setzen, geht das mit einem Reset des Integratorblocks? Und falls ja, wie triggert man diesen richtig an? Confused


Vielleicht hat auch jemand eine alternative Idee für das Modell oder ein Beispiel Smile
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 18.820
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 09.01.2018, 23:58     Titel:
  Antworten mit Zitat
Hallo,

ich würde stattdessen nach dem Integrator einen mod-Block (modulo) setzen.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Sammy243
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 09.01.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.01.2018, 22:01     Titel:
  Antworten mit Zitat
Harald hat Folgendes geschrieben:
Hallo,

ich würde stattdessen nach dem Integrator einen mod-Block (modulo) setzen.

Grüße,
Harald


Vielen Dank, das funktioniert schonmal gut Smile

Ich bin jetzt am überlegen wie ich erstmal pro komplette Drehung einen Impuls senden kann. Erst kam mir die Idee über einen if-else Block einfach nach einem konkreten Wert zu fragen (z.B. Winkel = 6°) und dann einen Impuls zu senden.
Leider scheint das nicht zu funktionieren, er erkennt nicht wenn der Wert 6 beträgt Confused

Eine andere Idee wäre ein Edge Detector der ja beim Modulo eigentlich den Sprung zur Null dann als Impuls senden sollte? Leider macht dieser aber auch nichts Sad

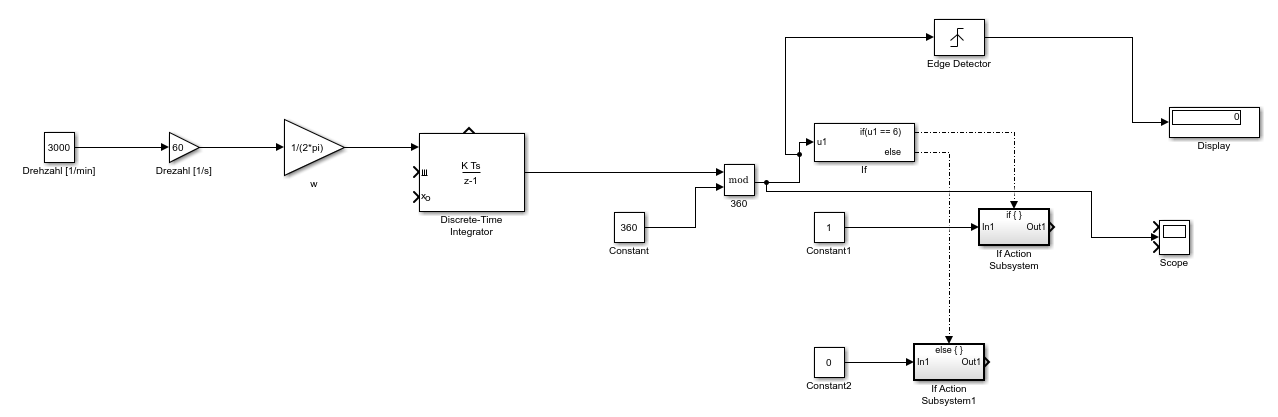

So sieht's aktuell aus (Anhang), vielleicht jemand eine Idee?

 Beschreibung:

Download
 Dateiname:  Drehzahlsensor.PNG
 Dateigröße:  27.78 KB
 Heruntergeladen:  98 mal
Private Nachricht senden Benutzer-Profile anzeigen
