Drei Signale (Vektoren) zu einem Signal zusammenfügen |
|
| bensko |
Forum-Anfänger
|
 |
Beiträge: 43
|
|
|
|
Anmeldedatum: 01.10.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 07.09.2016, 15:33
Titel: Drei Signale (Vektoren) zu einem Signal zusammenfügen
|
 |
Hallo Zusammen,
ich möchte drei Signale zu einen Signal zusammenfügen.
Die drei Eingangssignale haben einen sinusförmigen Verlauf um jeweils 120° verschoben. Es handelt sich hierbei um einen dreiphasigen Motor.

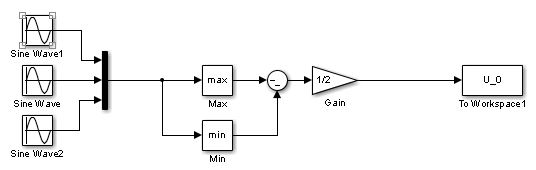

Nun möchte ich die drei Verläufe zusammenfügen wie in Simulink mit dem Block "Mux" und dann die maximal- und minimal-Werte für jeden Punkt mir anzeigen lassen.
In Simulink einfach durchzuführen, in Matlab bekomme ich das nicht hin.
Ziel das ganze ist einfach, dass ich eine Abbildung erstellen möchte in der die Raumzeigermodulation gezeigt wird.
Wenn was unklar ist , bitte Bescheid sagen. Versuche mich dann anders auszudrücken
Gruß
|
|
|
|
|
|
| huhu0815 |
Forum-Century
|
|
Beiträge: 141
|
|
|
|
Anmeldedatum: 20.02.14
|
|
|
|
Wohnort: Dresden
|
|
|
|
Version: R2013b, R2014b, R2016b, R2018a
|
|
|
|
|
|
|
Verfasst am: 07.09.2016, 18:59
Titel:
|
|
welche dimensionen haben denn die 3 signale? falls die jeweils aus einer zeile bestehen, kannst du es mit
horzcat
versuchen. Alternativ würde dazu
gehen
falls sie aus einer spalte bestehen, kannst du es mit
vertcat
versuchen. Alternativ würde auch
gehen
Ansonsten müsstet du die signale auf gleiche länge bringen und dann zusammenführen
falls es dir nicht weiterhelfen sollte, poste doch bitte mal was du bisher probiert hast
|
|
|
|
| bensko |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 43
|
|
|
|
Anmeldedatum: 01.10.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 08.09.2016, 09:22
Titel:
|
|
Alle drei Signale haben die gleiche Dimension
Hiermit hat es geklappt und bekomme das gleiche wie über Simulink.
Vielen Dank!
| Beschreibung: |
|
Download |
| Dateiname: |
Unbenannt.JPG |
| Dateigröße: |
18.87 KB |
| Heruntergeladen: |
299 mal |
|
|
|
|
|
|
|
