Verfasst am: 05.02.2015, 17:26 Titel: Dringend Hilfe gebraucht mit xCorr !

Hallo Leute Smile

ich poste jetzt zum dritten mal fast die selbe doofe und leider unbeantwortet Frage :
Es geht um die "Synchronisation" zweier Signalen d.h die Verschiebung von einem Signal damit es am besten mit dem zweiten korreliert.

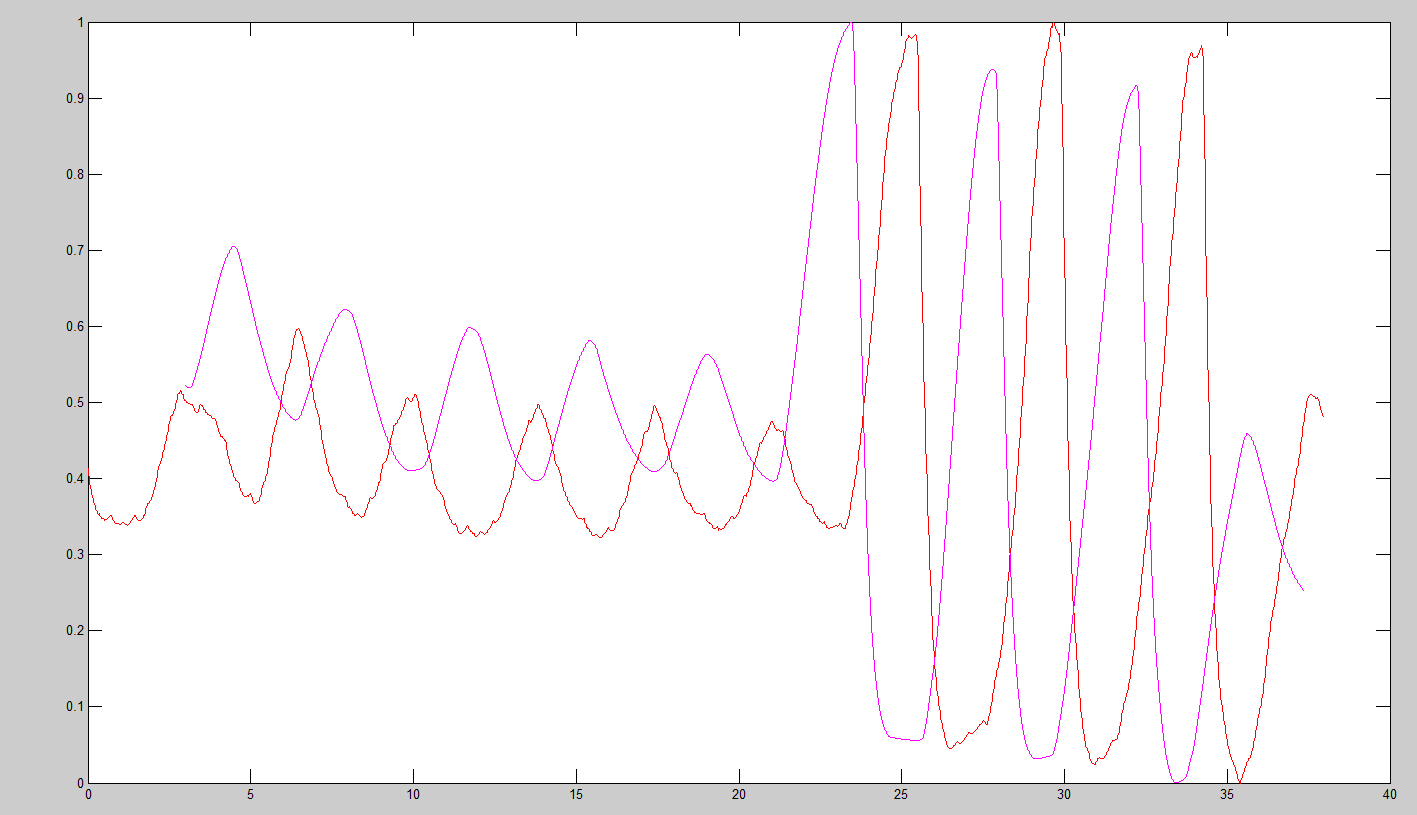

Anbei sind beide Signale zu sehen. Optisch gesehen hätte ich gesagt, dass wenn man das magenta Signal um ca. 2 s nach rechts verschiebt dann besteht da eine gute Korrelation.

(Fs=50 für das rote Signal und Fs=1000 für das magenta)

Wenn ich das aber mit xcorr mache bzw. :

Code:

Vdouble = double(V);
V5double = double(V5);

[r lags] = xcorr (Vdouble, V5double);
[~,I] = max(abs(r));
delay = -lags(I)/1000;

Funktion ohne Link?

dann bekomme ich delay = 18.876s

was mache ich hier falsch ?
Auf eine Antwort würde ich mich wirklich freuen!!
Danke im Voraus,
Sarrah


Beschreibung:

Download

Dateiname:


Dateigröße:

39.51 KB

Heruntergeladen:

364 mal

Andreas Goser

Forum-Meister


	Beiträge: 3.654

	Anmeldedatum: 04.12.08

	Wohnort: Ismaning

	Version: 1.0

Verfasst am: 05.02.2015, 17:33 Titel:

Was soll denn die X-Achse sein? Kann es sein, dass es einfach nur Vektorelemente sind und keine Zeit?

Andreas

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 05.02.2015, 17:34 Titel:

hallo
wenn du die frage schon gestellt hast und es keine antwort gab dann wusste entweder keiner die antwort oder niemand hat die frage verstanden bei http://www.gomatlab.de/viewtopic,p,144551.html#144551 gab es zb rückfragen die du nicht beantwortet hast.
_________________

richtig Fragen

Andreas Goser

Forum-Meister


	Beiträge: 3.654

	Anmeldedatum: 04.12.08

	Wohnort: Ismaning

	Version: 1.0

Verfasst am: 05.02.2015, 17:36 Titel:

Sorry, ich hab das vorhin zu schnell abgeschickt. Ich denke ohne Daten und vollen Code kann man nur raten.

Andreas

Maddy

Ehrenmitglied


	Beiträge: 494

	Anmeldedatum: 02.10.08

	Wohnort: Greifswald

	Version: ---

Verfasst am: 05.02.2015, 17:39 Titel:

Wenn du delay nochmal durch 10 teilst, bist du bei deinen knapp 2s. (einfach mal ins Blaue geraten)

Ohne die Daten und vor allem die X-Achse wird dir nur schwer jemand helfen können.
_________________

>> why
The computer did it.

Sarrah

Themenstarter

Forum-Anfänger


	Beiträge: 20

	Anmeldedatum: 01.10.14

	Wohnort: ---

	Version: ---

Verfasst am: 05.02.2015, 17:48 Titel:

Hallo,
danke für die Antworten.
die X-Achse ist die Zeít Achse und Y-Achse ist für Volumen.
(t,Vnormiert) ist das rote und (t5,V5normiert) ist das Magenta.

Maddy

Ehrenmitglied


	Beiträge: 494

	Anmeldedatum: 02.10.08

	Wohnort: Greifswald

	Version: ---

Verfasst am: 05.02.2015, 17:55 Titel:

In welchen Zeitintervallen werden denn die Daten aufgezeichnet?

Ich denke, alle haben verstanden was du machst und erreichen möchtest, allerdings ohne konkrete Daten lässt sich nur schwer helfen.
_________________

>> why
The computer did it.

Sarrah

Themenstarter

Forum-Anfänger


	Beiträge: 20

	Anmeldedatum: 01.10.14

	Wohnort: ---

	Version: ---

Verfasst am: 05.02.2015, 18:03 Titel:

[0..40sec]

Ich meine vielleicht habe habe ich die Outputs von xCorr falsch interpretiert?
ist eigentlich die zeitliche Verschiebung dann -lags(I)/Fs ??

V und V5 sind Luftvolumen, die man mit 2 Geräre gemessen hat und mit unterschiedlichen Abtastrate (50Hz und 1000 Hz)
Man sollte dann zeigen dass sie korrelieren bzw. ein Sgnal so zu verschieben, dass sie korellieren.

Ich normiere also beide Signale (Weil die Amplitude an sich ehe egal ist, die Änderung ist aber relevant) und dann versuche ich sie zu korelieren mit xCorr und dann der Teil, der am besten koreliert abzuschneiden und zu plotten.

Ich hoffe das ist jetzt klarer geworden?

Sorry ich bin unter Zeitdruck geraten und komme wirklich nicht mehr weiter!

Code:

function Synchronisation2(V,t,V5,t5)

Vdouble = double(V);
V5double = double(V5);

[r lags] = xcorr (Vdouble, V5double);
[~,I] = max(abs(r));
delay = -lags(I)/1000;
index = find(t5==delay,1);

[a b] = min(abs(t-delay));

V_normiert=Normierung(Vdouble);
V5_normiert=Normierung(V5double);
offset2 = abs(V_normiert(b)-V5_normiert(index));

%t5_corr = t5(index:end,:);
V5_corr = V5(index:end,:);
V5_corr = V5_corr-min(V5_corr);

t5_corr=t5-min(t5)+I/1000;

% Cutting out the EIT Signal
Anfang = find(abs(t-t5_corr(1))==min(abs(t-t5_corr(1))));
Ende = find(abs(t-t5_corr(end))==min(abs(t-t5_corr(end))));
t_trans=t.';
t_corr=t_trans(Anfang:Ende,:);
V_corr=Vdouble(Anfang:Ende,:);
V_corr_normiert=Normierung(V_corr);

offset1=abs(V_corr_normiert(1)-V5_normiert(1));

%Plot
figure;plot(t_corr,V_corr_normiert,'r');hold on;plot(t5_corr,V5_normiert-offset1,'m');

end

Funktion ohne Link?

Maddy

Ehrenmitglied


	Beiträge: 494

	Anmeldedatum: 02.10.08

	Wohnort: Greifswald

	Version: ---

Verfasst am: 06.02.2015, 15:35 Titel:

Solange man nicht v und v5 zur Verfügung hat, wird es schwer mit dem nachvollziehen des Problems.

Hast du es mal mit einem einfachen Beispiel versucht?

Code:

dt=0.001
t=0:dt:50;

d=2; %delay
offset1=0; % offset try -10
offset2=0; % offset try +10

A=zeros(1,length(t));
B=A;

A(round(length(t)/2):end-10000)=1;
B((round(length(t)/2+d/dt)):(end-10000+d/dt))=1;

A=A+0.1*sin(t/2)+0.01*rand(1,length(t))+offset1;
B=B+0.1*sin((t+d/dt)/2)+0.01*rand(1,length(t))+offset2;

figure(1)

subplot(2,1,2)
plot(t,A,t,B)

[r lags] = xcorr (A, B);
[~,I] = max(abs(r));
delay = lags(I)*dt

subplot(2,1,1)
plot(lags*dt,abs(r))
hold on
stem(lags(I)*dt,abs(r(I)),'r')

Funktion ohne Link?

Interessant wirds, wenn man in meinem sehr einfach Beispeil an offset1 und offset2 spielt.

Wie oben bereits gesagt, ohne die verwendeten Daten lässt sich nur raten, dass du vll vor der Korrelation normieren/umskalieren solltest.
_________________

>> why
The computer did it.
