Drucksensor auslesen / Bitshift / HexData



Neelassmal
Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 12.01.21
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.03.2021, 19:20     Titel: Drucksensor auslesen / Bitshift / HexData
  Antworten mit Zitat
Hallo Zusammen,

ich versuche den Druck mit einem BMP180 Sensor mit einem Arduino Board auszulesen.
Dabei bin ich auf Probleme mit der Auswertung der Hex Daten bzw. dem Bitshift

So sieht der Code bisher aus:

    Code:
    port = 'COM4';
    board = 'UNO';
    a = arduino (port, board);                  % define Arduino

    addrs = scanI2CBus(a);

    BMP180 = device(a,'I2CAddress',0x77);       % define Sensor

    %% read Register
    AC1m=int16(readRegister(BMP180, hex2dec('AA'),'int8'));
    AC1l=int16(readRegister(BMP180, hex2dec('AB'),'int8'));
    AC1 = int32(typecast((bitshift(AC1m,8)+ AC1l),'int16'));

    AC2m=int16(readRegister(BMP180, hex2dec('AC'),'int8'));
    AC2l=int16(readRegister(BMP180, hex2dec('AD'),'int8'));
    AC2 = int32(typecast((bitshift(AC2m,8)+ AC2l),'int16'));

    AC3m=int16(readRegister(BMP180, hex2dec('AE'),'int8'));
    AC3l=int16(readRegister(BMP180, hex2dec('AF'),'int8'));
    AC3 = int32((bitshift(AC3m,8)+ AC3l));

    AC4m=int16(readRegister(BMP180, hex2dec('B0'),'int8'));
    AC4l=int16(readRegister(BMP180, hex2dec('B1'),'int8'));
    AC4 = int32(typecast((bitshift(AC4m,8)+ AC4l),'uint16'));

    % AC5=int16(readRegister(BMP180, hex2dec('B2'),'uint16'));
    AC5m=int16(readRegister(BMP180, hex2dec('B2'),'int8'));
    AC5l=int16(readRegister(BMP180, hex2dec('B3'),'int8'));
    AC5 = int32(typecast((bitshift(AC5m,8)+ AC5l),'uint16'));

    % AC6=int16(readRegister(BMP180, hex2dec('B4'),'uint16'));
    AC6m=int16(readRegister(BMP180, hex2dec('B4'),'int8'));
    AC6l=int16(readRegister(BMP180, hex2dec('B5'),'int8'));
    AC6 = int32(typecast(bitshift(AC6m,8)+ AC6l,'uint16'));

    % B1=int16(readRegister(BMP180, hex2dec('B6'),'int16'));
    B1m=int16(readRegister(BMP180, hex2dec('B6'),'int8'));
    B1l=int16(readRegister(BMP180, hex2dec('B7'),'int8'));
    B1 = int32((bitshift(B1m,8)+ B1l));

    % B2=int16(readRegister(BMP180, hex2dec('B8'),'int16'));
    B2m=int16(readRegister(BMP180, hex2dec('B8'),'int8'));
    B2l=int16(readRegister(BMP180, hex2dec('B9'),'int8'));
    B2 = int32((bitshift(B2m,8)+ B2l));

    % MB=int16(readRegister(BMP180, hex2dec('BA'),'int16'));
    MBm=int16(readRegister(BMP180, hex2dec('Ba'),'int8'));
    MBl=int16(readRegister(BMP180, hex2dec('BB'),'int8'));
    MB = int32((bitshift(MBm,8)+ MBl));

    % MC=int16(readRegister(BMP180, hex2dec('BC'),'int16'));
    MCm=int16(readRegister(BMP180, hex2dec('BC'),'int8'));
    MCl=int16(readRegister(BMP180, hex2dec('BD'),'int8'));
    MC = int32((bitshift(MCm,8)+ MCl));

    % MD=int16(readRegister(BMP180, hex2dec('BE'),'int16'));
    MDm=int16(readRegister(BMP180, hex2dec('BE'),'int8'));
    MDl=int16(readRegister(BMP180, hex2dec('BF'),'int8'));
    MD = int32((bitshift(MDm,8)+ MDl));


    %% Temp Test
    if readRegister(BMP180, hex2dec('D0'),'int8') ~=hex2dec('55')
        error('Something wrong with temperature sensor')
    end
    % read uncompensated temperature value

    writeRegister(BMP180, hex2dec('F4'), hex2dec('2E'),'int8')
    pause(4.5E-3)
    pause(2)
    MSBt=int16(readRegister(BMP180, hex2dec('F6'),'int8'));
    LSBt=int16(readRegister(BMP180, hex2dec('F7'),'int8'));

    UT = int32((bitshift(MSBt, 8)) + (LSBt))

    %% Calculation Temp
     X1=int32((UT-int32(AC6))*int32(AC5)/(2^15));
     X2=int32(int32(MC)*2^11/((X1+int32(MD))));
     B5=double(X1+X2);
     T=(B5+8)/(2^4)*0.1


die Temperatur auslesen funktioniert. Habe dazu in einem anderen Forum einen Beitrag und ein Beispiel gefunden.

Nun zum Druck

Code:
oss = 0; % define Oversamplingsettings
writeRegister(BMP180, hex2dec('F4'), hex2dec(('34')+bitshift(oss, 6)),'int8')    %oss<< 6
pause(4.5E-3)  % bei low mode oss=0 p.16 datasheet


MSBp=int16(readRegister(BMP180, hex2dec('F6'),'int8'));
LSBp=int16(readRegister(BMP180, hex2dec('F7'),'int8'));
%XLSBp=int16(readRegister(BMP180, hex2dec('F8'),'int8'));

%UP = int32(bitshift(8-oss,(bitshift(MSBp, 16) + bitshift(LSBp, 8))))   % >>8-oss
UP = int32(((bitshift(MSBp,16)+ (bitshift(LSBp,8))))/2^(8-oss))


Ich denke mein Problem beginnt schon beim Beschreiben des Registers.
Jemand eine Idee wie es richtig aussehen müsste?

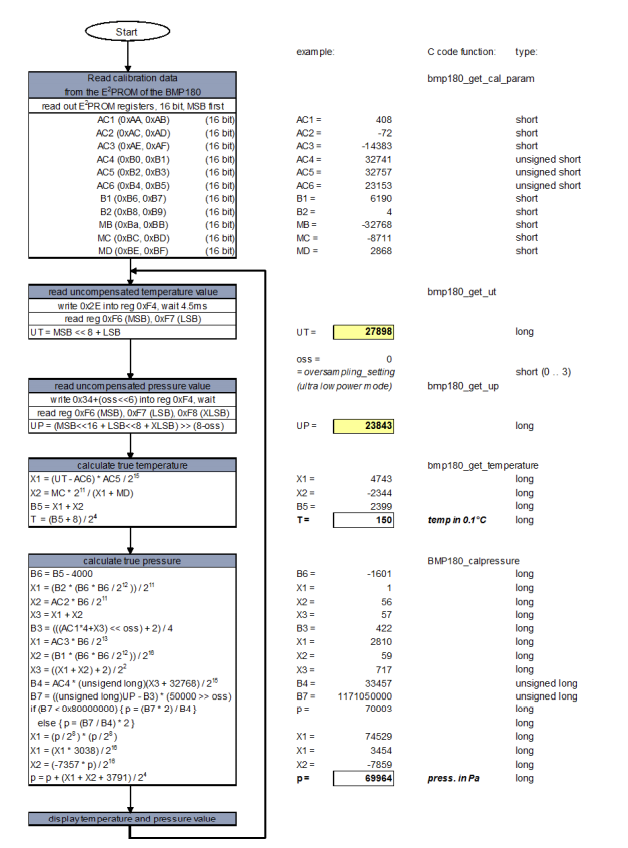

Im Anhang ein Auszug aus dem Datenblatt wie es zu realisieren ist.

BMP180 Calc..PNG
 Beschreibung:

Download
 Dateiname:  BMP180 Calc..PNG
 Dateigröße:  176.21 KB
 Heruntergeladen:  14 mal
