Dynamische Simulation einer magnetisch gelagerten Welle



Arangona
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 17.12.21
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.12.2021, 15:46     Titel: Dynamische Simulation einer magnetisch gelagerten Welle
  Antworten mit Zitat
Hallo zusammen,

ich würde gerne mittels Simulink eine dynamische Simulation einer magnetisch gelagerten Welle simulieren.

Zu betrachtendes Modell:

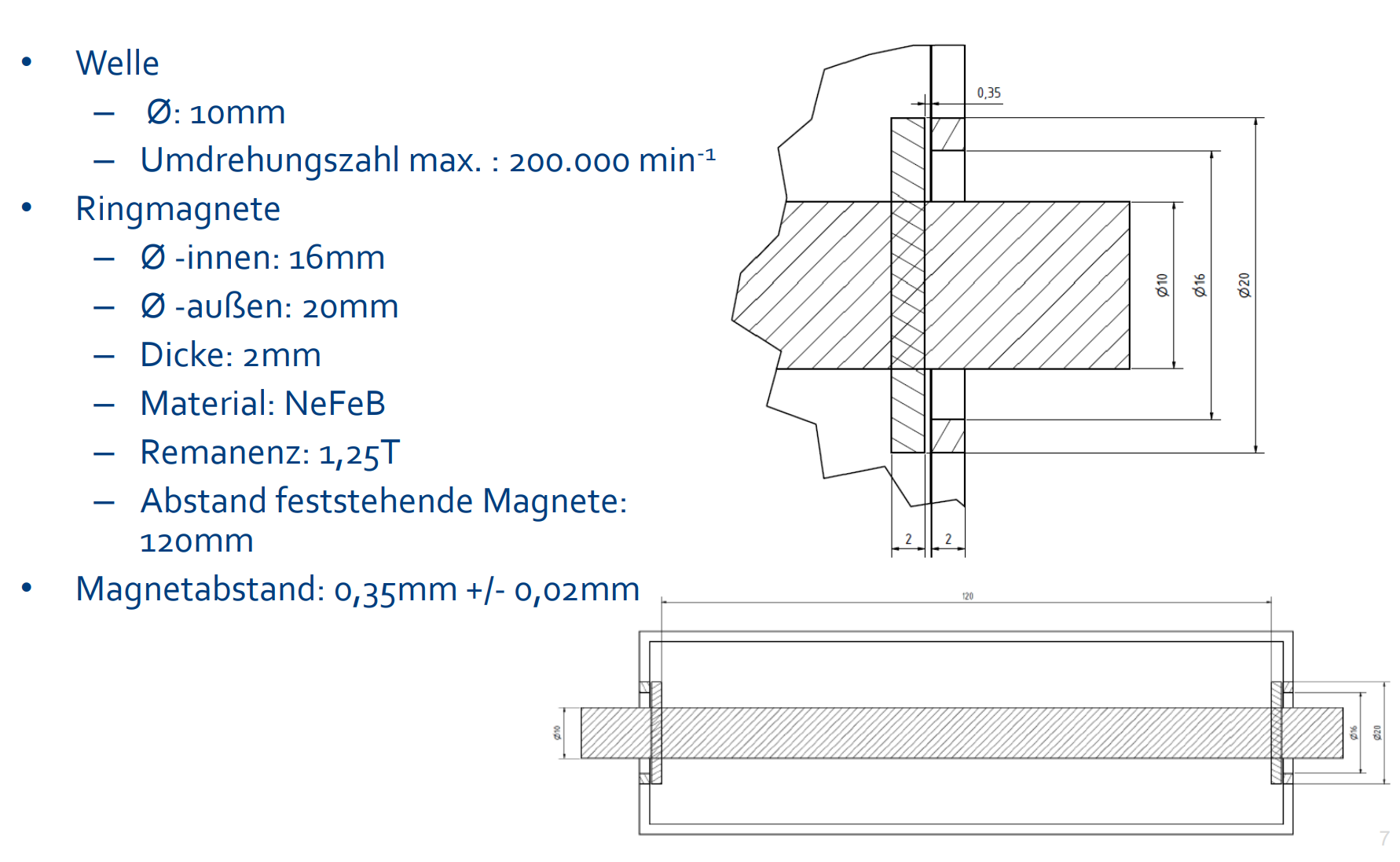

Das Lagersystem besteht aus einer mit Magnetringen gelagerten Welle. Die Lagerung ist durch vier exakt identische permanentmagnetische Magnetringe realisiert. An beiden Enden der Welle befindet sich je ein Magnetlager, welches aus zwei Magnetringen, die attraktiv zueinander ausgerichtet sind, besteht. Das Lagersystem ist in dem beigefügten Screenshot zu entnehmen.

Ziel:

Es solle eine dynamische Betrachtung des Systems bei verschiedenen Umdrehungszahlen durchgeführt werden. Dabei soll an einem Punkt auf der Welle eine Unwucht mit variablem Gewicht verortet werden (Ort ist frei wählbar) und das Verhalten der Welle gemonitort werden.

In erster Näherung wäre es auch in Ordnung das Ganze Model ohne den Einfluss der Magnete zu betrachten, um es einfacher zu gestalten.

Ist dies mit Simulink möglich und wenn ja, wie? Ich wäre für jeden Hinweis oder Entwurf dankbar.

Vielen Dank im Voraus.

Viele Grüße
Arangona

Magnetgelagerte Welle.PNG
 Beschreibung:

Download
 Dateiname:  Magnetgelagerte Welle.PNG
 Dateigröße:  251.94 KB
 Heruntergeladen:  163 mal
