Verfasst am: 04.02.2020, 16:29 Titel: Ebene über Kurven im 3D Raum ziehen

Hallo zusammen!

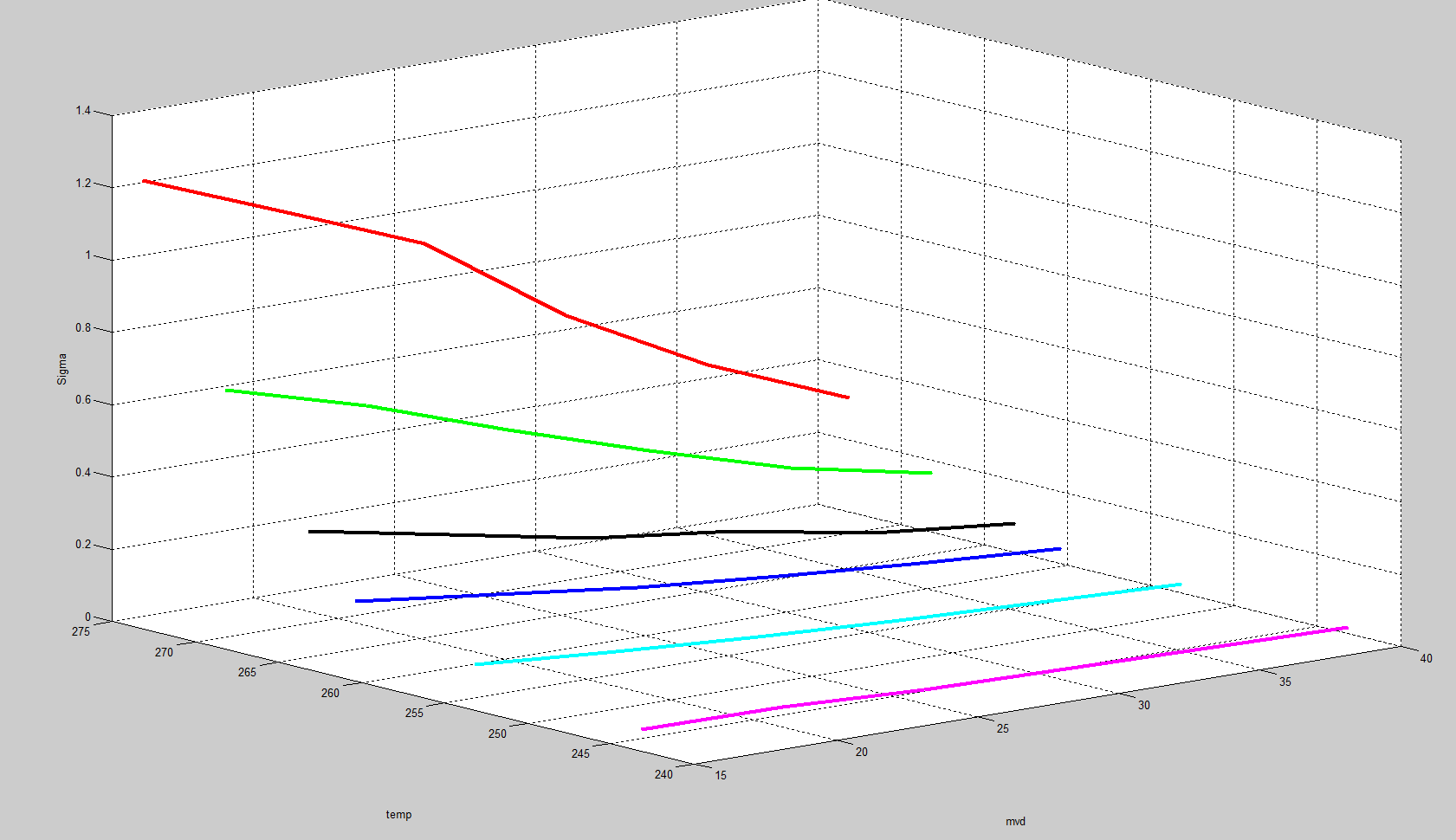

ich habe mit plot3 6 Kurven in einem Raum erstellt (siehe Anhang). Für eine bessere veranschaulichung will ich nun noch ein "mesh" darüberziehen. Allerdings stoße ich hier an meine grenzen was mesh oder surf betrifft. Jede Kurve gehört zu einer Temperatur. Durch die Rechnung bekomme ich eine 6x6 Matrix mit meinen Ergebnissen. Jede Zeile gehört zum Ergebnis einer von 6 Temperaturen. (Zeile 1 gibt für die Temperatur 1 jeweils 6 Punkte usw.)
Dd ist ein Vektor mit 6 werten.

Ich hoffe es ist verständlich Embarassed

Vielen vielen Dank im vorraus!

Ich hoffe das mir hier jemand helfen kann Crying or Very sad

Code:

% Code vom Plot
A1=MaAP(1,1:6);
A2=TempA(ones(1, 6));

B1=MaAP(2,1:6);
hi1=TempA(2);
B2=hi1(ones(1, 6));

C1=MaAP(3,1:6);
hi2=TempA(3);
C2=hi2(ones(1, 6));

D1=MaAP(4,1:6);
hi3=TempA(4);
D2=hi3(ones(1, 6));

E1=MaAP(5,1:6);
hi4=TempA(5);
E2=hi4(ones(1, 6));

F1=MaAP(6,1:6);
hi5=TempA(6);
F2=hi5(ones(1, 6));

figure

plot3(Dd,A2,A1,'color','red','LineWidth',3)
hold on
plot3(Dd,B2,B1,'color','green','LineWidth',3)
plot3(Dd,C2,C1,'color','black','LineWidth',3)
plot3(Dd,D2,D1,'color','blue','LineWidth',3)
plot3(Dd,E2,E1,'color','cyan','LineWidth',3)
plot3(Dd,F2,F1,'color','magenta','LineWidth',3)

title('Approch')
xlabel('mvd')
ylabel('temp')
zlabel('Sigma')
grid on

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

46.41 KB

Heruntergeladen:

216 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 04.02.2020, 17:04 Titel:

Hallo,

etwas in der Art:

Code:

hold on
mesh(repmat(Dd(:), 1, 6), [A2; B2; C2; D2; E2; F2], [A1; B1; C1; D1; E1; F1])

Funktion ohne Link?

Ohne Daten ist das immer etwas schwierig...

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Shrox

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 04.02.20

	Wohnort: ---

	Version: ---

Verfasst am: 04.02.2020, 21:27 Titel:

Hallo Harald!

Vielen Dank für die Antwort!
Ich werde morgen früh nochmal die Werte Posten.

Trozdem schonmal vielen Dank! Smile

Shrox

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 04.02.20

	Wohnort: ---

	Version: ---

Verfasst am: 05.02.2020, 09:34 Titel:

Hallo Harald!

hier einmal die Werte:

Ich werde es jetzt gleich mal mit deinem Vorschlag Probieren Smile

Code:

MaAP= [1,24094619862146 1,08894868630771 0,936049113890384 0,671892433827619 0,470670172507341 0,315523033813278
0,717752514824227 0,610009779054251 0,477944454190977 0,354221889842453 0,242565832074816 0,164199684052421
0,382938302048770 0,308787751824880 0,233473503642374 0,187635220612827 0,118706557051480 0,0805341800117710
0,219831739937823 0,174613675239057 0,128856249761265 0,0940483296789178 0,0652781851020555 0,0421223669941673
0,125742361514638 0,0972222546294853 0,0732967367891045 0,0539081819550603 0,0395096877097446 0,0249671890264571
0,0601051273846497 0,0565869394644942 0,0407694451298877 0,0327715312510029 0,0248835404389696 0,0168715391108703
]

Dd=[15 20 25 30 35 40]

TempA=[273.15;268.15; 263.15;260.3722;253.15;243.15];

Funktion ohne Link?

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 05.02.2020, 09:41 Titel:

Hallo,

ich weiß nicht, ob das durch Kopieren entstanden ist, aber... in MATLAB immer . als Dezimaltrennzeichen verwenden. Bei MaAP ist dem nicht so.

Wenn der Vorschlag nicht klappt, gerne Bescheid geben.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Shrox

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 04.02.20

	Wohnort: ---

	Version: ---

Verfasst am: 05.02.2020, 10:00 Titel:

Hallo Harald,

das ist durch das kopieren entstanden ja.
Ich habe es gerade probiert. Leider klappt es noch nicht ganz.
"Error using vertcat
CAT arguments dimensions are not consistent."

Code:

%Plot Approch
A1=MaAP(1,1:6);
A2=TempA(ones(1, 6));

B1=MaAP(2,1:6);
hi1=TempA(2);
B2=hi1(ones(1, 6));

C1=MaAP(3,1:6);
hi2=TempA(3);
C2=hi2(ones(1, 6));

D1=MaAP(4,1:6);
hi3=TempA(4);
D2=hi3(ones(1, 6));

E1=MaAP(5,1:6);
hi4=TempA(5);
E2=hi4(ones(1, 6));

F1=MaAP(6,1:6);
hi5=TempA(6);
F2=hi5(ones(1, 6));

figure

plot3(Dd,A2,A1,'color','red','LineWidth',3)
hold on
plot3(Dd,B2,B1,'color','green','LineWidth',3)
plot3(Dd,C2,C1,'color','black','LineWidth',3)
plot3(Dd,D2,D1,'color','blue','LineWidth',3)
plot3(Dd,E2,E1,'color','cyan','LineWidth',3)
plot3(Dd,F2,F1,'color','magenta','LineWidth',3)

mesh(repmat(Dd(:), 1, 6), [A2; B2; C2; D2; E2; F2], [A1; B1; C1; D1; E1; F1])

title('Approch')
xlabel('mvd')
ylabel('temp')
zlabel('Sigma')
grid on

Funktion ohne Link?

Nochmals vielen Dank für deine Zeit! Ich bin echt froh das du mir hilfst! Smile

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 05.02.2020, 10:48 Titel:

Hallo,

das Problem ist, dass A2 in der Orientierung nicht zu B2, ..., F2 passt.

Code:

mesh(repmat(Dd(:), 1, 6), [A2'; B2; C2; D2; E2; F2]', [A1; B1; C1; D1; E1; F1]')

Funktion ohne Link?

oder für coolere Optik:

Code:

surf(repmat(Dd(:), 1, 6), [A2'; B2; C2; D2; E2; F2]', [A1; B1; C1; D1; E1; F1]', 'FaceAlpha', 0.2)
shading interp

Funktion ohne Link?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Shrox

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 04.02.20

	Wohnort: ---

	Version: ---

Verfasst am: 05.02.2020, 10:58 Titel:

Hallo Harald!

Wow....Danke dir! Du bist echt der Hammer! Du hast mich gerade echt glücklich gemacht. Vielen Dank das du mir da unter die Arme gegriffen hast!!!!

Grüße
Dominique

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 05.02.2020, 11:18 Titel:

Sehr gerne Smile

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
