Ebenen-Schnitt bei surf plot.


ThomasWi

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.05.2013, 21:21     Titel: Ebenen-Schnitt bei surf plot.
  Antworten mit Zitat
Hallo,

ich habe Daten in Mathematica berechnet und möchte diese jetzt in Matlab plotten (einheitlicher Stil in einer Doku).
Leider sieht der Matlab-Plot so bescheiden aus, das man nicht mehr das gewünschte erkennen kann. Konkret kann ich mit zlim den Graph nicht begrenzen er schaut über das Koordinatensystem hinaus.
Mathematica plottet so wie ich möchte.
Was muss ich noch einstellen, damit das brauchbar aussieht?

Es ist schwierig die Daten hochzuladen deswegen hier ein Beispiel:
Code:

[X,Y] = meshgrid(0:.2:2, -2:.2:2);
Z = 1 + 0.5 *Y./X;
surf(X,Y,Z)
zlim([-2,4])
colormap cool

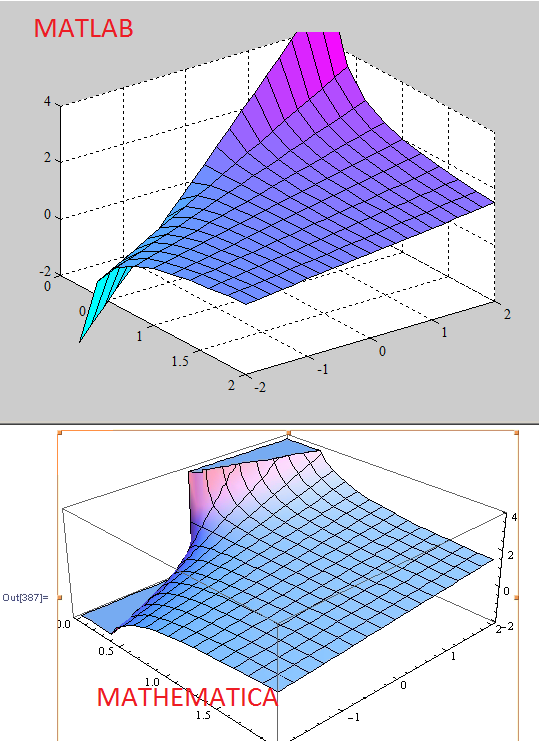

Bild hängt an. Es wäre schön wenn es so aussieht wie der Mathematicaplot, d.h. ein Schnitt mit der Ebene.

Vielen vielen Dank
Thomas

 Beschreibung:

Download
 Dateiname:  Grafiken.png
 Dateigröße:  64.74 KB
 Heruntergeladen:  778 mal


RiFLoK
Forum-Anfänger

Forum-Anfänger

Beiträge: 36
Anmeldedatum: 26.06.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.05.2013, 01:35     Titel:
  Antworten mit Zitat
Ist zwar nicht sehr elegant, aber funktioniert.
Alle elemente, die größer als 4 sind einfach auf 4 stellen. Dann sieht der plot so aus wie dein anhang.

Code:

[X,Y] = meshgrid(0:.2:2, -2:.2:2);
Z = 1 + 0.5 *Y./X;
Z(Z>4)=4;
surf(X,Y,Z)
zlim([-2,4])
colormap cool


so far, Tobi
Private Nachricht senden Benutzer-Profile anzeigen

ThomasWi

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.05.2013, 09:38     Titel:
  Antworten mit Zitat
Danke.
Leider sieht das nicht gleich aus, sondern wird an den Kanten verzerrt. Es müsste wirklich mit einer Ebene geschnitten werden, bzw an den Koodinatenebenen abgeschnitten werden.
(Habe gerade gemerkt das ich den flaschen Forenunterpunkt genommen haben, viell. kann das jemand verschieben).

Hoffe es hat noch einer einen Vorschlag.
Grüße
