Verfasst am: 16.05.2012, 05:19 Titel: EEG-Elektroden-Darstellung: Gefüllte Kreise mit Beschr.?

Hallo an alle MATLAB-Experten,

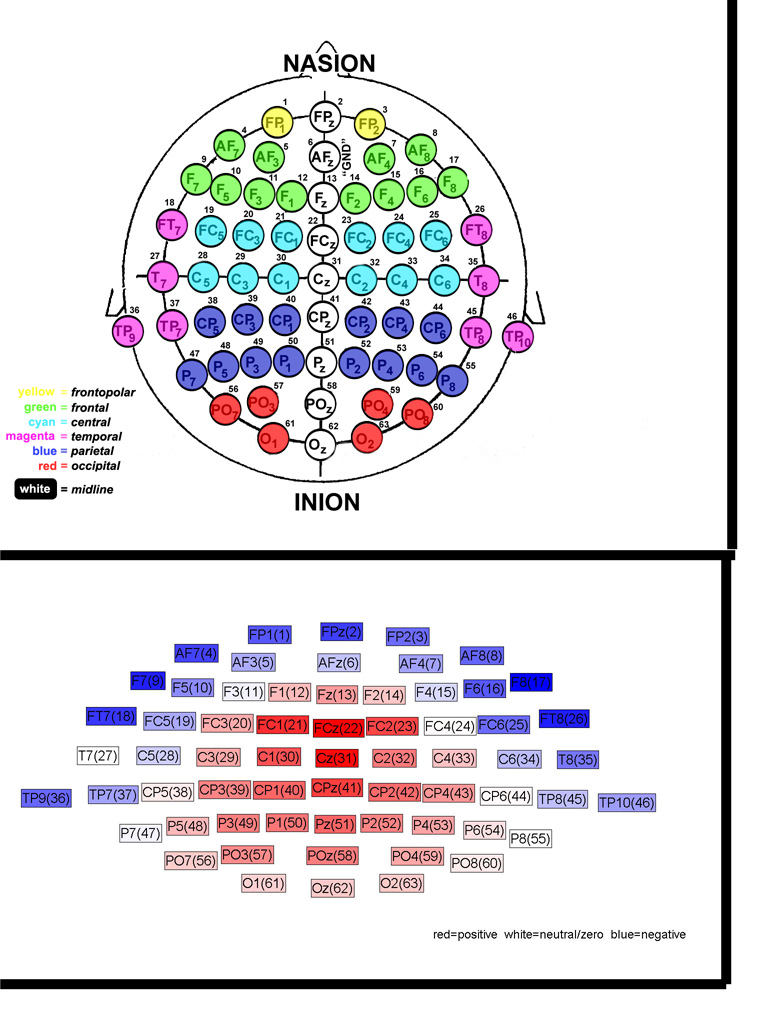

ich arbeite gerade daran, ein EEG(=Elektro-Enzephalo-Graphie)-Elektrodenschema in MATLAB nachzuzeichnen, siehe Bild, obere Grafik. Es ist der schematisierte Blick auf einen Kopf von oben, die Kreise sind dann die Positionen der Elektroden. Grund für das Nachzeichnen ist, dass ich die Hintergrundfarben der Kreise unterschiedlich einfärben möchte, je nach jeweiligen Analyseergebnissen, um deren räumliche/topographische Verteilung besser visualisieren zu können; eine Zahlenliste ist wenig intuitiv zu verstehen.

Soweit, sogut. Ich habe jetzt zunächst die Koordinaten der Kreismittelpunkte (nach Augenmaß) in der ersten Grafik (oben) in Photoshop ausgemessen, angegeben in Pixeln. Dann habe ich Textfelder mit dem Befehl "text" erzeugen lassen, und zwar so:

**************

Code:

text(electrodeXaxis(k), electrodeYaxis(k), electrodeName(k), 'HorizontalAlignment', 'center', 'EdgeColor', 'black', 'FontSize', 20, 'BackgroundColor', [electrodeRGBred(k) electrodeRGBgreen(k) electrodeRGBblue(k)] );

Funktion ohne Link?

**************

Das Ergebnis sieht man in der zweiten Grafik (unten)...Funktioniert zwar, aber da es rechteckige Textfelder sind, sieht es nicht so toll aus. Ich würde lieber bei Kreisen bleiben...nur wie mache ich das dann? Ich würde gerne ein KREISFÖRMIGES Textfeld nehmen, aber finde keins...

Freue mich sehr über Eure Vorschläge!

Viele Grüsse & Danke!

edit by denny: Bitte die Code-Umgebung nutzen!


Beschreibung:

Download

Dateiname:


Dateigröße:

242.86 KB

Heruntergeladen:

657 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 16.05.2012, 12:26 Titel: Re: EEG-Elektroden-Darstellung: Gefüllte Kreise mit Beschr.

Hallo EEG,

Text-Felder sind rechteckig.
Es gibt noch "Annotations", die Dir möglicherweise weiterhelfen. Suche mal in der Dokumentation danach.

Gruß, Jan

EEG

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 18.05.2012, 19:46 Titel: Meine Lösung

Hallo,

hab eine gute Lösung gefunden und wollte sie für Euch dokumentieren..und zwar kann man ganz einfach Kreise zeichnen mit der normalen Plot-Funktion als Datenpunkt, danach muss man nur noch die Grösse dieses Datenpunktes mit "'MarkerSize', value" auf die gewünschte Grösse bringen, z.B.:

Code:

plot(electrodeXaxis(w), electrodeYaxis(w), 'o', 'MarkerEdgeColor',[0 0 0], 'MarkerFaceColor',[electrodeRGBred(w) electrodeRGBgreen(w) electrodeRGBblue(w)], 'MarkerSize', 39 );

Funktion ohne Link?

Über diese farbigen Kreise kann man dann die Namen der Elektroden plotten, z.B.:

Code:

text(electrodeXaxis(w), electrodeYaxis(w), electrodeName(w), 'HorizontalAlignment', 'center', 'FontSize', 13);

Funktion ohne Link?

Viele Grüsse
