eig function vertauscht eigenwerte



Astropeter
Forum-Anfänger

Forum-Anfänger


Beiträge: 15
Anmeldedatum: 16.10.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.02.2019, 14:03     Titel: eig function vertauscht eigenwerte
  Antworten mit Zitat
Hallo,
ich berechne in simulink einen stetig veränderlichen trägheitstensor.
diesen gebe ich in einen Matlab function block, der nur eine einzige zeile beinhaltet:
Code:

[v, Inertia_New] = eig(Inertia,'vector');


Damit die Eigenwerte und Eigenvektoren berechnet werden.
(habe keinen simulink block gefunden der das kann)

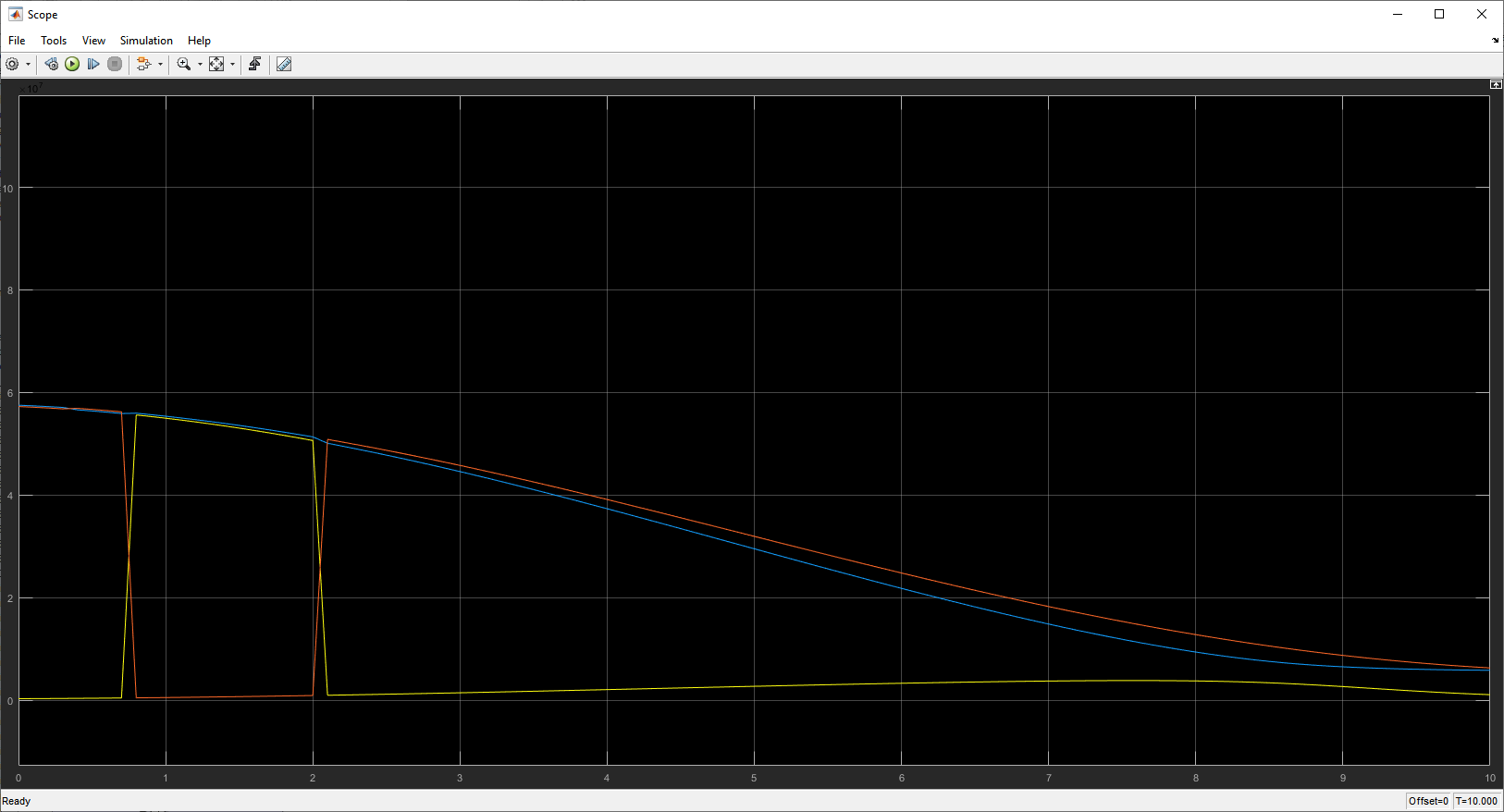

funktioniert so auch, nur beim ergebnis, siehe bild, werden bei für mich zufälligen zeitpunkten einfach 2 der eigenwerte vertauscht.
hat jemand eine Idee woran das liegen könnte?
Gruß, Astropeter

 Beschreibung:

Download
 Dateiname:  scope.PNG
 Dateigröße:  49.21 KB
 Heruntergeladen:  10 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 19.532
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 07.02.2019, 14:17     Titel:
  Antworten mit Zitat
Hallo,

in der Dokumentation von eig steht nirgends, dass die Eigenwerte in einer bestimmten Sortierung zurückgegeben werden, also würde ich das auch nicht erwarten.

Die einfachste Lösung dürfte sein, v anschließend selbst zu sortieren ( sort ).

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Astropeter
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 15
Anmeldedatum: 16.10.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.02.2019, 14:39     Titel:
  Antworten mit Zitat
Hallo,
Das Problem ist nicht die Reihenfolge von v.

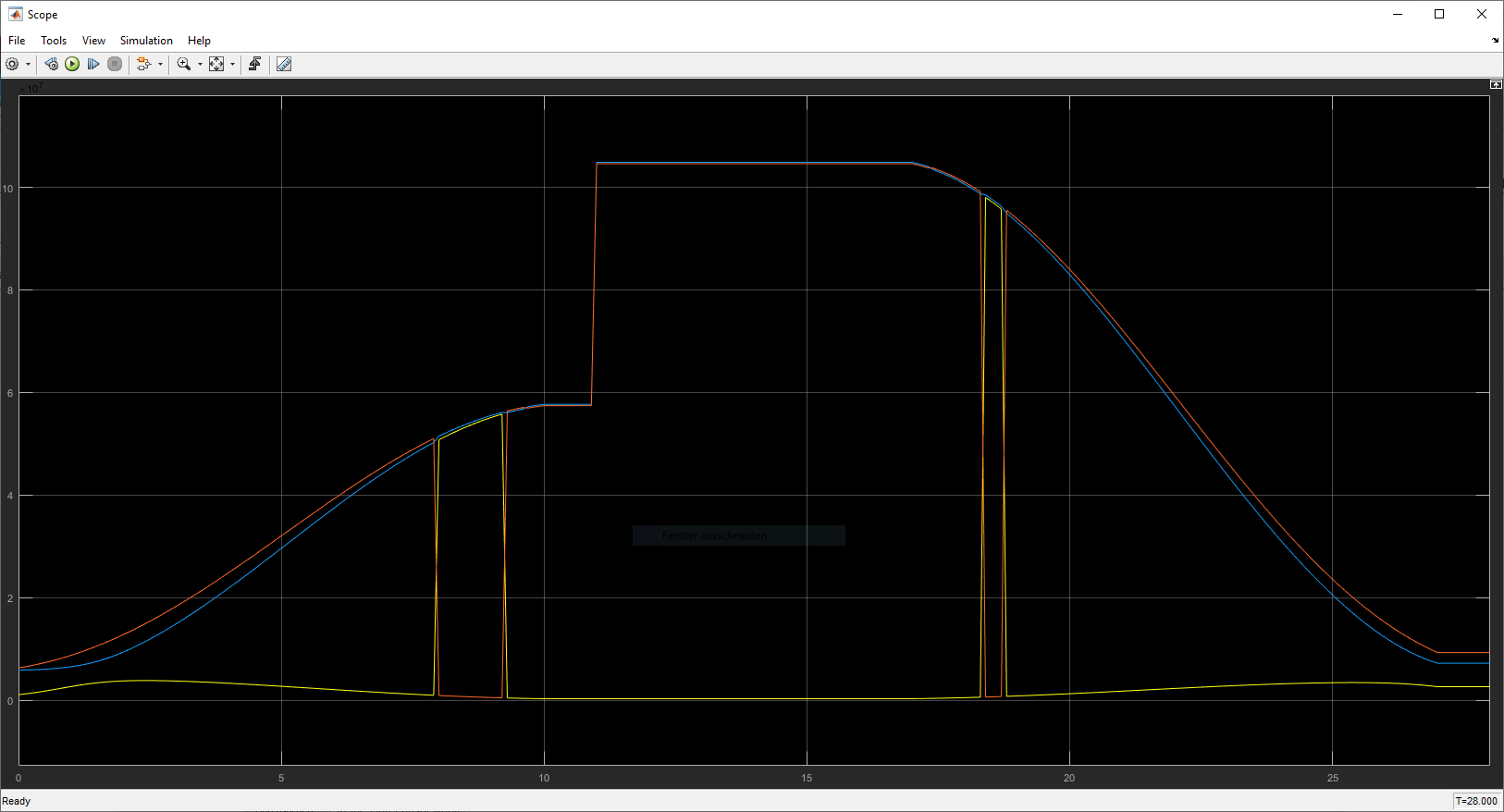

Ich hätte vielleicht noch erwähnen sollen, dass auf dem bild die Einträge von Inertia_New über der Simulationszeit geplottet sind.
Ich kann vorher gar nicht wissen, wo die Werte vertauscht werden, das ist von der bewegung abhängig, die ich simuliere.
edit: bild angehängt

 Beschreibung:

Download
 Dateiname:  scope2.PNG
 Dateigröße:  48.11 KB
 Heruntergeladen:  11 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 19.532
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 07.02.2019, 14:57     Titel:
  Antworten mit Zitat
Hallo,

es geht dir ja darum, die Sprünge im Plot zu vermeiden? Das erreichst du, indem du die Eigenwerte immer sortierst (wenn sie schon sortiert sind, schadet das ja nicht).

Dazu brauchst du auch gar nicht zu wissen, wo die Eigenwerte vertauscht werden.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Astropeter
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 15
Anmeldedatum: 16.10.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.02.2019, 15:08     Titel:
  Antworten mit Zitat
Okay also ich habe jetzt direkt nach dem eig Aufruf einfach sort(Inertia_New) geschrieben. Es hat sich nichts verändert, der plot sieht genauso aus.
Oder meintest du das noch anders?
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 19.532
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 07.02.2019, 15:50     Titel:
  Antworten mit Zitat
Hallo,

ich hatte nicht sorgfältig genug gelesen und dachte, dass es um das erste Rückgabeargument geht.
Wenn es um das zweite Rückgabeargument, also die zugehörigen Eigenvektoren geht: dann muss man die Eigenwerte sortieren und die Sortierreihenfolge auf die Matrix der Eigenvektoren anwenden.
Falls möglich, bitte mal das Simulink-Modell anhängen, dann kann man sich das direkt ansehen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen
