Eigene Fehlermeldung während Simulation aufrufen



der_eine1337
Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 05.11.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.11.2013, 21:06     Titel: Eigene Fehlermeldung während Simulation aufrufen
  Antworten mit Zitat
Hallo Leute,

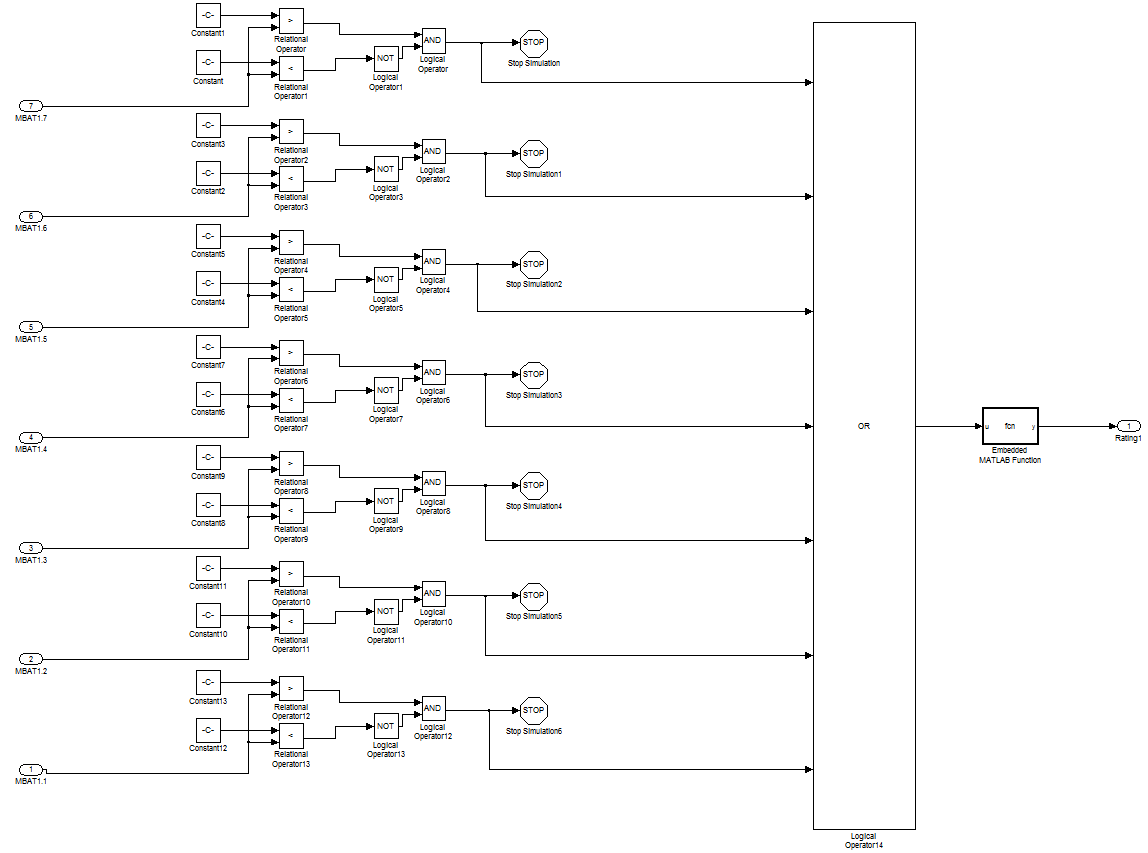

im Rahmen eines Modells für ein Batteriemanagementsystems werden die Spannungen einiger Batteriezellen gemessen und die festgelegten Grenzen überprüft. Die Schaltung dazu ist im Bild unten zu sehen.

Ist eine dieser Spannungen größer oder kleiner als der geforderte Wert so wird der Eingabewert der Embedded Matlab Function geändert und in dieser soll eine Fehlermeldung generiert werden.

Code:

function y = fcn(u)
%#eml
% U : Eingang vom ODER-Gleid kommend
% Y : Ausgang Weiterletiung in den Speicher

eml.extrinsic('errordlg')

y = 0;

if u==0
    y = 0;
else
    y = 1;
     errordlg ( 'ERROR: Battery Cell Voltage');
end



Der Code Embedded Matlab Function funktiert in einem M-File und die Fehlermeldung wird generiert.
Allerdings funktioniert der Vergleich der Eingangsgröße im Embedded Matlab Function Funktionsblock nicht und die Simulation wird abgebrochen.
Hat jemand eine idee wie ich die Bedingung der IF Anweisung ändern muss, damit dies Funktioniert? Auch ein 'true' bzw 'false' anstelle der "0" wird nicht erkannt.

Vielen dank für die Hilfe

 Beschreibung:
Schaltung

Download
 Dateiname:  Sicherheit_Atmel.PNG
 Dateigröße:  44.3 KB
 Heruntergeladen:  399 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 05.11.2013, 22:39     Titel:
  Antworten mit Zitat
Hallo,

lass doch mal die "Stop"-Blöcke weg. Funktioniert es dann mit einem Vergleich auf false?
Desweiteren kannst du am Anfang des Codes
Code:

reinschreiben, damit klar wird, ob der Block überhaupt je mit u = true ausgeführt wird.

Bitte nach Möglichkeit auch das Modell als solches anhängen. Dann kann man damit experimentieren, ohne sich erst selbst alles zusammenzuklicken.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

der_eine1337
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 05.11.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.11.2013, 20:25     Titel:
  Antworten mit Zitat
Zitat:
Bitte nach Möglichkeit auch das Modell als solches anhängen. Dann kann man damit experimentieren, ohne sich erst selbst alles zusammenzuklicken.


Ja das macht mehr Sinn, werde ich beim nächsten mal dran denken!

Zitat:
lass doch mal die "Stop"-Blöcke weg. Funktioniert es dann mit einem Vergleich auf false?


Nachdem ich die Stopblöcke entfernt habe, lief es direkt auch mit den Vergleichen auf "0" bzw. "1" ... wobei das die Fehlermeldungen die vorher erschienen sind nicht erklärt. Aber jetzt läuft es, vielen dank Smile
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 06.11.2013, 21:32     Titel:
  Antworten mit Zitat
Hallo,

bitte das nächste mal auch sagen, welche unerwarteten Verhalten / Fehlermeldungen du bekommst.

Grüße,
Harald
