Eigene Uhr in Simulink


Volker81k
Forum-Anfänger

Forum-Anfänger

Beiträge: 26
Anmeldedatum: 12.05.09
Wohnort: Zürich
Version: R2006a
     Beitrag Verfasst am: 12.05.2009, 08:53     Titel: Eigene Uhr in Simulink
  Antworten mit Zitat
Ich brauche zur Aktivierung verschiedener nachgeschalteter Blöcke das Signal für Min, Std, Woche. Bisher habe ich die Simulationszeit [s] mit einer Modulo-Funktion (/60) geteilt das Signal alle 0,5 Min
(Fixed-Step) in einer Embedded-Function weiterverarbeitet.
Bei Simulationen die über ein paar Tage dauern wird die Simulationszeit unerträglich lang.

Sind alternative "Zeitkonverter" bekannt?
Vielen Dank im vorraus!


Hier noch der Inhalt der Embedded-Funktion
Code:
...
if Modulo == 1
    Imp_min = 1;
    mm = mm + 1;
    if mm == 60
        Imp_h = 2;
        mm = 0;
        hh = hh + 1;
        if hh == 24
            Imp_d = 3;
            hh = 0;
            WeekCnt = WeekCnt + 1;
            if WeekCnt == 8
                Imp_w = 4;
                WeekCnt = 1;
            end
        end
    end
end
...

Private Nachricht senden Benutzer-Profile anzeigen


Volker81k
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 26
Anmeldedatum: 12.05.09
Wohnort: Zürich
Version: R2006a
     Beitrag Verfasst am: 18.06.2009, 10:33     Titel:
  Antworten mit Zitat

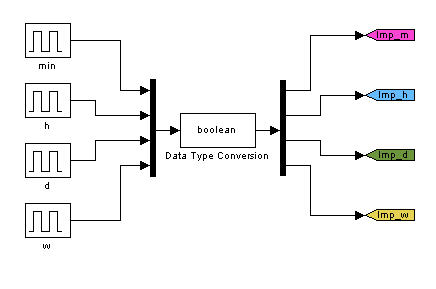

Ich habe das Problem mit einer simplen Methode gelöst. Die Impulsgeber geben jeweils minütlich, stündlich, etc. einen Impuls von einer Sekunde ab. Über die globalen GoTo-Tags stehen die Impulse im gesammten Modell zur Verfügung.

 Beschreibung:

Download
 Dateiname:  Uhr.jpg
 Dateigröße:  14.65 KB
 Heruntergeladen:  903 mal
