Eigene Zoomfunktion schreiben


PHaze
Forum-Newbie

Forum-Newbie

Beiträge: 7
Anmeldedatum: 06.05.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.05.2008, 10:58     Titel: Eigene Zoomfunktion schreiben
  Antworten mit Zitat
Hallo!
Ich habe eine GUI geschrieben, in der ein axes-Objekt benutze um eine Parameterfläche darzustellen. Rechts davon befinden sich ein paar Regler und Buttons - zB einer für einen Zoom der Fläche.
Wenn ich nun die ZOOM Funktion von Matlab benutze passiert es , dass die Fläche soweit vergrössert wird, dass sie unterhalb der Buttons und Regler erscheint, also über die Ränder des axes-Objektes geht.
Ich suche nun schon seit 2 Tagen nach einer geeigneten Funktion die mir das Zoomen erlaubt ohne das der Bug entsteht - vielleicht kann mir hier jemand helfen.

Danke
Private Nachricht senden Benutzer-Profile anzeigen


tompie
Forum-Guru

Forum-Guru

Beiträge: 260
Anmeldedatum: 19.09.07
Wohnort: München
Version: immer alles
     Beitrag Verfasst am: 06.05.2008, 18:16     Titel:
  Antworten mit Zitat
Hallo,

ich kann mir das nur so erklären, daß Deine Parameterfläche nicht ein child vom axes-Objekt ist, sondern z.B. von der figure oder einem anderen übergeordneten Objekt. Schau Dir die handle-Nummern mal genauer an sowie die 'Children'-Einträge im axes-Objekt.

Gruß tompie
Private Nachricht senden Benutzer-Profile anzeigen

PHaze
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 7
Anmeldedatum: 06.05.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.05.2008, 18:39     Titel:
  Antworten mit Zitat
Also ich habe nun die Fläche explizit an das Axes-Objekt 'gehängt' :
Code:

 h = surf(x,y,z,y);
 set(h,'Parent',handles.axes);



Der bug besteht weiterhin Sad

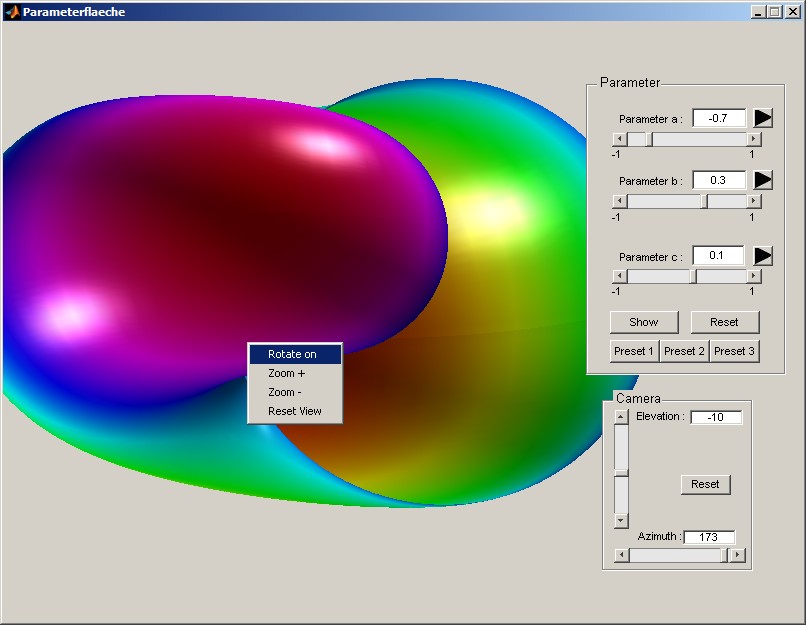

Ich habe einen Screeni davon angehängt...vllt hilft es ja Wink

 Beschreibung:

Download
 Dateiname:  bug.jpg
 Dateigröße:  69.16 KB
 Heruntergeladen:  674 mal
Private Nachricht senden Benutzer-Profile anzeigen

steve
Ehrenmitglied

Ehrenmitglied


Beiträge: 2.022
Anmeldedatum: 03.09.07
Wohnort: Wien
Version: R2023b
     Beitrag Verfasst am: 07.05.2008, 09:04     Titel:
  Antworten mit Zitat
Moin,

wie sieht denn Definition von handles.axes aus? Im Normalfall sollte das ja ein bestimmter Bereich innerhalb deines GUI sein. So wie es aussieht, ist es aber nicht der Fall, oder?

Aber evtl. seh ich es auch nur falsch...

Gruß
Alex
_________________

>> I told me to.

____________________________________
Matlab Cheat Sheet
goMatlab-Knigge - dran gehalten?!
Schon in den FAQ gesucht?
Ist vielleicht bei den Skripten oder den Tutorials was für dich dabei?
Private Nachricht senden Benutzer-Profile anzeigen

PHaze
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 7
Anmeldedatum: 06.05.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.05.2008, 11:29     Titel:
  Antworten mit Zitat
Ich habe ein axis-Objekt mit dem Tag 'axes' in der GUI - da sind nur die Koordinatenachsen ausgeblendet :
Code:

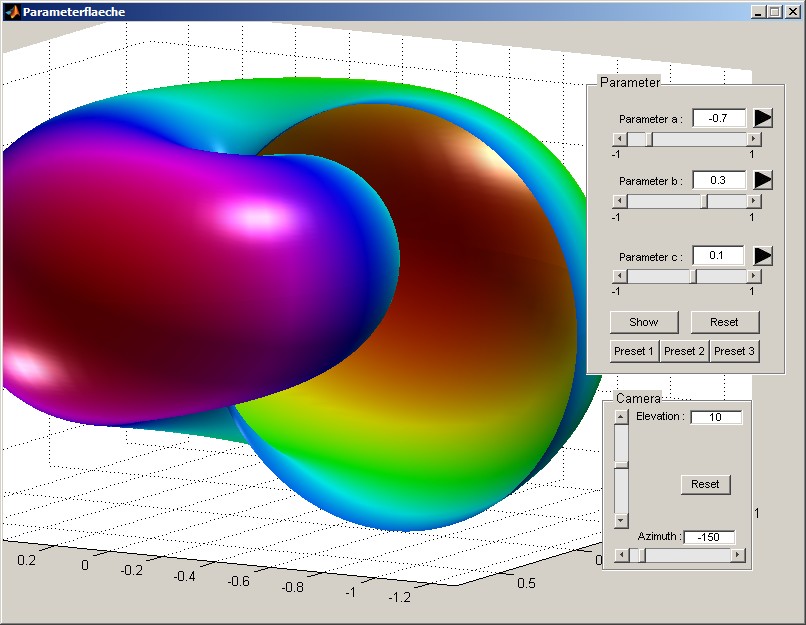

Habe nochmals einen Screeni mit eingeblendeten Achsen angehängt...
Wie man da sehen kann, vergrössert die zoom-function den Darstellungsbereich.

 Beschreibung:

Download
 Dateiname:  bug1.jpg
 Dateigröße:  103.98 KB
 Heruntergeladen:  682 mal
Private Nachricht senden Benutzer-Profile anzeigen

steve
Ehrenmitglied

Ehrenmitglied


Beiträge: 2.022
Anmeldedatum: 03.09.07
Wohnort: Wien
Version: R2023b
     Beitrag Verfasst am: 07.05.2008, 11:31     Titel:
  Antworten mit Zitat
Ich weiß zwar nicht ob es hilft, aber hast du mal probiert die axes in ein extra panel zu packen, so wie auch schon das Parameter- und Camera-Panel? - Vllt. hilft das ja?!
_________________

>> I told me to.

____________________________________
Matlab Cheat Sheet
goMatlab-Knigge - dran gehalten?!
Schon in den FAQ gesucht?
Ist vielleicht bei den Skripten oder den Tutorials was für dich dabei?
Private Nachricht senden Benutzer-Profile anzeigen

PHaze
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 7
Anmeldedatum: 06.05.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.05.2008, 12:24     Titel:
  Antworten mit Zitat
Das funktioniert leider auch nicht... Sad
Private Nachricht senden Benutzer-Profile anzeigen

outsider
Forum-Meister

Forum-Meister

Beiträge: 806
Anmeldedatum: 03.09.07
Wohnort: München
Version: R2012b
     Beitrag Verfasst am: 07.05.2008, 12:26     Titel:
  Antworten mit Zitat
Zitat:
Ich weiß zwar nicht ob es hilft, aber hast du mal probiert die axes in ein extra panel zu packen, so wie auch schon das Parameter- und Camera-Panel?

wird es leider nicht...

Versuche mal ein Text-Objekt rechts im GUI zu erzeugen und lege diesen hinter den uipanels. Die Größe des Text-Objekts muss von der unteren bis zu der oberen Kante des Figures reichen. Die deckt die Axes dann sicher ab.


MfG
Private Nachricht senden Benutzer-Profile anzeigen

PHaze
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 7
Anmeldedatum: 06.05.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.05.2008, 12:44     Titel:
  Antworten mit Zitat
Hilft leider auch nichts, da ein text-Objekt 'alles' überdeckt, sprich ich kann das text-Objekt nicht hinter die axes bzw. die panels legen...
Private Nachricht senden Benutzer-Profile anzeigen

outsider
Forum-Meister

Forum-Meister

Beiträge: 806
Anmeldedatum: 03.09.07
Wohnort: München
Version: R2012b
     Beitrag Verfasst am: 07.05.2008, 13:02     Titel:
  Antworten mit Zitat
Zitat:
Hilft leider auch nichts, da ein text-Objekt 'alles' überdeckt, sprich ich kann das text-Objekt nicht hinter die axes bzw. die panels legen...


Es muss auch nicht hinter Axes liegen, sonden nur hinter den Panels - und das funktioniert definitiv.

Code:
figure('toolbar','figure')
surf(peaks)
uicontrol('style','text','units','normalized','position',[.7 0 .3 1])



MfG
Private Nachricht senden Benutzer-Profile anzeigen

PHaze
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 7
Anmeldedatum: 06.05.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.05.2008, 16:06     Titel:
  Antworten mit Zitat
Jo danke..
das mit den Text-Objekten funzt ganz gut.. es ist zwar nicht die Lösung die ich erhofft habe - aber es ist wenigstens eine Wink
