Eigenfrequenzen meines 2DoF Schwingers (MIMO) plotten



Speedmaxl
Forum-Anfänger

Forum-Anfänger


Beiträge: 19
Anmeldedatum: 19.10.20
Wohnort: Wien
Version: ---
     Beitrag Verfasst am: 02.12.2020, 17:40     Titel: Eigenfrequenzen meines 2DoF Schwingers (MIMO) plotten
  Antworten mit Zitat
Hallo,

Ich sollte die Eigenfrequenzen von meinem 2DoF Schwingers graphisch ausgeben und komme da nicht weiter. Hab in meinem script bereits die beiden Frequenzwerte bestimmt und auch mit dem Zustandsraummodell die Bode Diagramme geplottet und überprüft. Stimmt alles überein. Jedoch meldet mir das System immer einen Fehler bzgl. unterschiedlicher Vektorengröße...

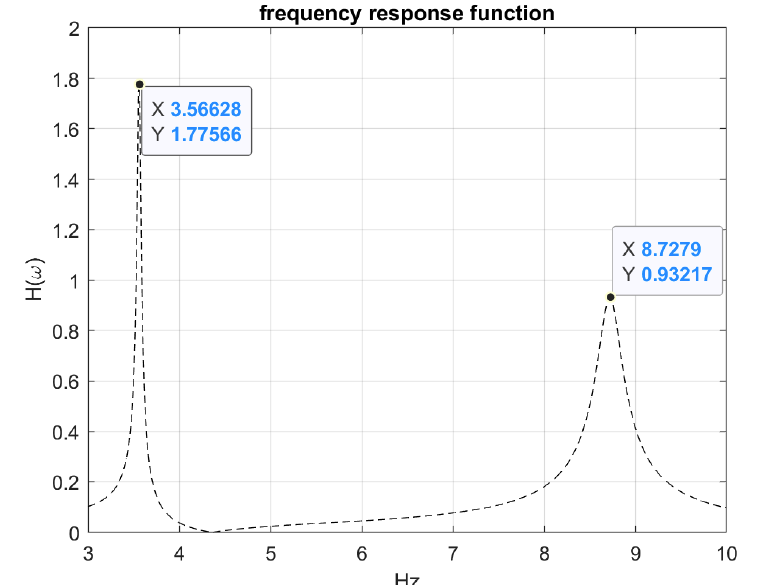

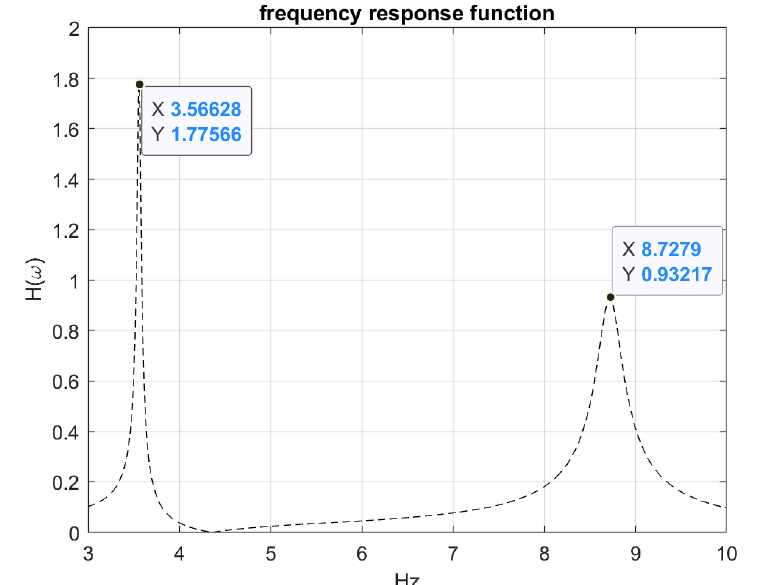

Hab den Code im Anhang bzw. auch ein Beispielbild, wie es am Ende ausschauen sollte.

Danke und Lg
Paul

Eigenfrequenz_2DoF_MIMO.m
 Beschreibung:

Download
 Dateiname:  Eigenfrequenz_2DoF_MIMO.m
 Dateigröße:  1.2 KB
 Heruntergeladen:  18 mal
Bildschirmfoto 2020-12-02 um 00.25.03.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2020-12-02 um 00.25.03.png
 Dateigröße:  46.77 KB
 Heruntergeladen:  19 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 22.905
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 02.12.2020, 18:16     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
Jedoch meldet mir das System immer einen Fehler bzgl. unterschiedlicher Vektorengröße...

Weil dem so ist: f0 ist 2000x1, M1 ist 2x2x2000. Das passt ja nicht zusammen.

Man könnte innerhalb jedes "Blatts" die Werte aufsummieren. Ob das aber das ist, was du willst? Da habe ich keine Ahnung.
Code:
plot(f0, squeeze(sum(M1, [1 2])))


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Speedmaxl
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 19
Anmeldedatum: 19.10.20
Wohnort: Wien
Version: ---
     Beitrag Verfasst am: 02.12.2020, 18:37     Titel:
  Antworten mit Zitat
Ja genau das hab ich gemeint. Da hätte ich lange gesucht bis ich auf solch eine Lösung gekommen wäre, danke!
