Eigenfrequenzen von Simulink in Matlab plotten



Speedmaxl
Forum-Anfänger

Forum-Anfänger


Beiträge: 25
Anmeldedatum: 19.10.20
Wohnort: Wien
Version: ---
     Beitrag Verfasst am: 10.12.2020, 12:06     Titel: Eigenfrequenzen von Simulink in Matlab plotten
  Antworten mit Zitat
Hallo,

Stehe vor folgendem Problem.
Ich will die Eigenfrequenzen von meinem System in einem Plot darstellen.
Habe dazu in Simulink einen chirp block angelegt und da sieht man auch schön die Resonanz im Bereich der Eigenfrequenz.
Nun will ich davon einen schönen Plot in Matlab erzeugen. Habe bereits die Daten (clock signal und Amplitude meines Schwingers mit einem "To Workspace" block im Matlab workspace kopiert.

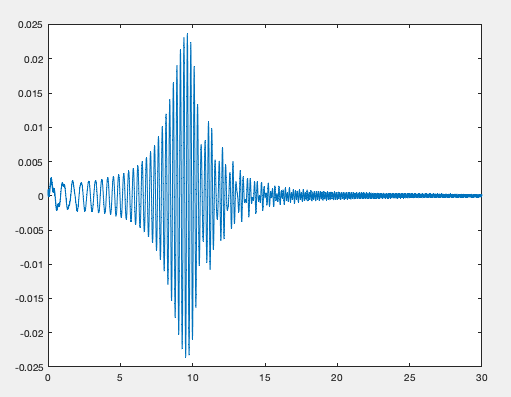

Der Plot funktioniert auch grundsätzlich nur will ich jetzt nicht die Simulationszeit auf der x-Achse sondern eben den Frequenzbereich, den der Chirp Block abtastet. Also so wie in dem Bild im Anhang, nur anstelle der 30s Simulationszeit auf der x-Achse hätte ich gerne meine Frequenz von 1-12Hz dargestellt.
Hab bereits versucht mit:
Code:
tf=linspace(1,12,length(out.simout(:,2))

eine Variable zu generieren. Funktioniert grundsätzlich auch aber dann ist der Resonanzbereich viel zu weit nach rechts verschoben...

Gibt es da eine elegantere Lösung? Kann man evtl. den Frequenzband auch direkt aus dem Chirp Signal auslesen?

Danke

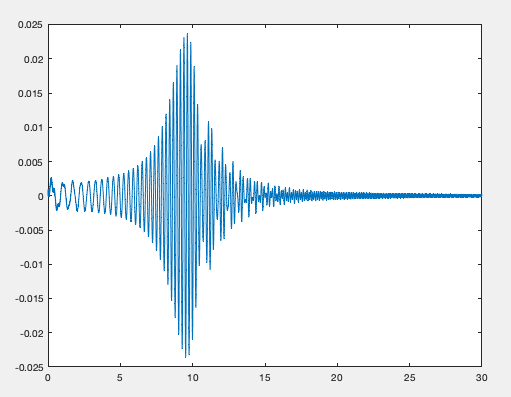

Bildschirmfoto 2020-12-10 um 12.03.14.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2020-12-10 um 12.03.14.png
 Dateigröße:  22.63 KB
 Heruntergeladen:  185 mal
