Verfasst am: 24.11.2011, 17:52 Titel: einen "hinteren" plot nach vorn holen

hi leute,
also titel is mir leider nichts besseres eingefallen -.-
was ich wirklich brauch: ich habe mehrere elemente, die ich über line plotte, die sich tielweise überlappen. um diese zu unterscheiden, haben sie unterschiedliche farben
das problem ist, dass ich gern die erste geplottete line VOR der darauffolgenden hätte
ich habe schon versucht, die reihenfolge der 'Children' des axes-handlers umzudrehen, da habe ich aber das problem, dass andere linien, die ebenfalls die kreissegmente schneiden, jetzt auch davor liegen, das soll aber nicht so sein Sad

die children, die ich umdrehen möchte, sind auch nicht hintereinander, also einen bereich umdrehen und fertig geht auch nicht
die segmente in einer anderen reihenfolge plotten geht auch nicht, da die folge-lines von der davor abhängig sind...

ich brauch eure hilfe, mir fällt nix mehr ein

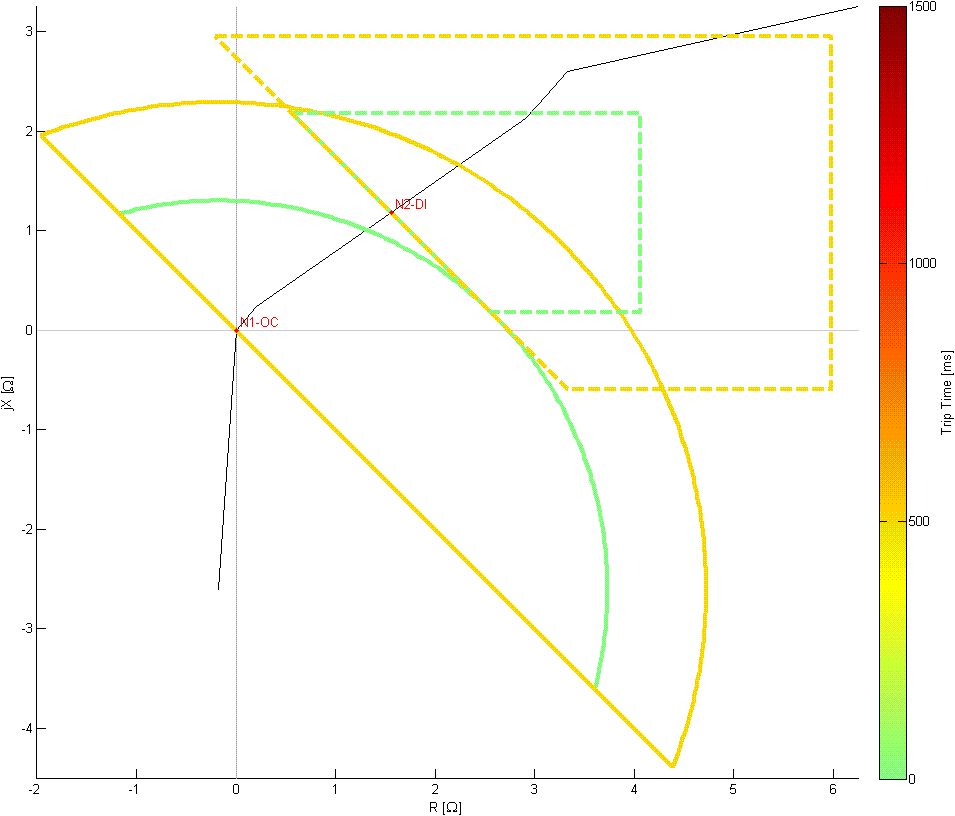

zum besseren verständnis hab ich mal ein bild angehängt, wie es im moment aussieht...
programmcode is schlecht zu posten, würde ewig dauern den auf das wichtigste zusammenzufassen

die sekante vom grünen kreissegment wird vollkommen vom orangenen überschrieben, beim polygon sind die grünen teile noch teilweise zu sehen. ich hätte die grünen aber gern im vordergrund
ob die grüne line vom kreissegment vor dem orangenen vom polygon liegt, ist mir an sich egal, nur in den formen selbst sollte sich die reihenfolge umdrehen
die schwarze und grauen linien sollen aber im hintergrund bleiben, die roten punkte sowie der text im vordergrund...

was einem tip vllt helfen könnte: die line's sind die einzigen, die ein tag haben


Beschreibung:

Download

Dateiname:


Dateigröße:

21.1 KB

Heruntergeladen:

753 mal

Andreas Goser

Forum-Meister


	Beiträge: 3.654

	Anmeldedatum: 04.12.08

	Wohnort: Ismaning

	Version: 1.0

Verfasst am: 24.11.2011, 18:04 Titel:

Nur sehr kurz, da in Eile: UISTACK?

Andreas

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 24.11.2011, 18:15 Titel: Re: einen "hinteren" plot nach vorn holen

Hallo Stroh,

Die Beschreibung ist kompliziert. Ich kann ihr nicht folgen. Das Bild ist leider nicht downloadbar.
Du kannst Elemente entweder per UISTACK umsortieren, oder sie gleich in der richtigen Reihenfolge zeichnen (also von hinten nach vorne), oder Du kannst ein 3D-Bild mit dem ZBuffer- oder OpenGL-Renderer zeichnen und genau von oben draufschauen - dann sind die Objekte nach ihren Z-Werten sortiert und können sich auch gegenseitig durchdringen.

Gruß, Jan

Stroh

Themenstarter

Forum-Newbie


	Beiträge: 9

	Anmeldedatum: 03.08.11

	Wohnort: ---

	Version: ---

Verfasst am: 24.11.2011, 18:25 Titel:

@andreas: da hab ich aber auch das problem, dass ich erstmal die hochzustackenden children rausfischen muss. und dann muss ich noch klären, wie weit hoch, damit ich die roten punkte bzw den text nicht überlagere

@jan: ich hab erst die falsche datei hochgeladen, vllt hast du in dem moment draufgeklickt, als ich sie gelöscht hab. jedenfalls hab ich es gerade versucht und ohne probleme...
und ja, beschreibung is nich so schön, ich weiß^^
zu uistack: s.o.
zur richtigen reihenfolge: wie in der beschreibung steht, ermittle ich die werte vom eigentlich unteren line nach dem oberen
zu 3D: ich glaub, mein plot in 3D umzuschreiben wäre zu aufwändig. und ich kenn mich mit matlab nich so gut aus, um jetzt auf anhieb zu wissen, was du mit "ZBuffer oder OpenGL-Renderer" meinst Embarassed

grüße, stroh

edit: aber schonmal vielen dank für die schnellen antworten Smile

das zeugt von der gomatlab-qualität Smile

Stroh

Themenstarter

Forum-Newbie


	Beiträge: 9

	Anmeldedatum: 03.08.11

	Wohnort: ---

	Version: ---

Verfasst am: 24.11.2011, 18:51 Titel:

juhu, uistack brachte mich grad zur lösung Smile

die abhängigen elemente werden in einer schleife eingefügt, ich setze sie also entsprechend, wann sie geplottet werden, genau so viel ebenen zurück, damit sie unter ihrem vorgänger liegen
ich ordne die elemente also direkt nach dem plotten neu, und nicht wie ich erst vorhatte, am ende, wenn alles fertig ist...

Code:

for j = 1 : len
tmp = line(...);
uistack(tmp,'down',j-1);
end;

Funktion ohne Link?

nochmals danke für die hilfe
