Hallo MATLAB Forum,
ich stehe vor einem Problem in Simulink, welches ich nicht gelöst bekomme.
Ich habe für mein Problem ein Minimalbeispiel gebaut und dem Post angeheftet.
Es geht um Folgendes:
Ich habe zwei verschiedene Eingangssignale
- Signal 1: Ein sich wiederholendes Beispielsignal mit 200s Signallänge
- Signal 2: Einen Konstantwert
Ein Schalter entscheidet darüber welches Signal in den Output übergeht. Der Schalter wird über ein logisches Signal gesteuert. Bei einem Wert von 0 wird das Wiederholsignal (Signal 1) weitergeleitet, bei einem Wert von 1 das Konstantsignal (Signal 2) verwendet.
Soweit so gut.

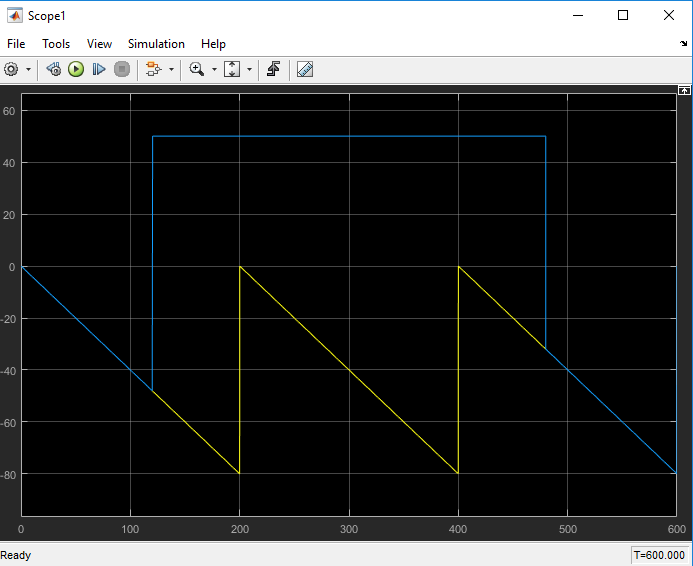

Wenn nun auf das Signal 2 geschaltet wird (hier bespielhaft bei 120s) dann läuft das Signal 1 ("im Hintergrund") weiter. Schalte ich nun zurück auf Signal 1 (hier beispielhaft bei 480s) dann setzt das Signal 1 an anderer Stelle fort als beim ersten Umschaltevorgang.
Wie bringe ich das Modell dazu genau dort bei Signal 1 anzusetzen, wo es beim ersten Umschaltvorgang aufgehört hat? (bei 120s/200s anstatt bei 80s/200s)
Habe es schon mit einem Zeitoffset oder mit einem Delay probiert, allerdings habe ich damit noch keine Lösung gefunden.
Dazu sei gesagt, dass meine wirklichen Signale komplexer sind und das hier nur vereinfachte Signal sind. Zudem kenne ich nicht a priori die Zeitpunkte (hier 120s und 480s Simulationszeit) an denen umgeschaltet wird. Das Modell müsste dahingehend selbst erkennen wann welches Signal anliegt (logisch 0 oder 1).
Ich hoffe das mir jemand von euch weiterhelfen kann.
Gruß,
jakethejake
