Verfasst am: 10.09.2008, 17:15 Titel: Einhüllende

Hallo Zusammen!

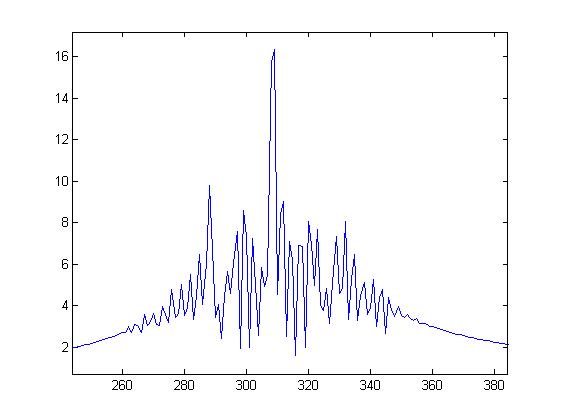

Ich versuche zurzeit über einen Graphen eine einhüllende Kurve zu legen. Mit der Hilbert-Transformation klappt dass nicht so gut, da mein Graph leider "zick-zack" hoch und runter geht. Shocked

Ich versuch zurzeit über die Werte des Graphen zu interpolieren, leider blicke ich da auch nicht ganz durch Embarassed

Es wäre gut, über die Spitzen des Signals eine Einhüllende zu legen um einen schönen Verlauf einer Linie zu bekommen.

Hat da jemand vielleicht ne Idee??
victor


Beschreibung:

Download

Dateiname:


Dateigröße:

21.18 KB

Heruntergeladen:

1141 mal

Schrank

Forum-Century


	Beiträge: 203

	Anmeldedatum: 10.07.08

	Wohnort: Berlin

	Version: ---

Verfasst am: 10.09.2008, 18:09 Titel:

Hallo,
ich weiß der Code ist hässlich, aber vielleicht geht er trotzdem in die von dir gewollte Richtung

Code:

clc;
clear;
Daten = rand(1,1000);
x = 1:1000;
%lokale Maxima finden
maxi = [];
maxiInd = [];
i=2;
while 1
while Daten(i) >= Daten(i-1)
if i == length(Daten)
break
end
i = i + 1;

end
maxiInd(end+1) = i;
maxi(end+1) = Daten(i);
if i == length(Daten)
break
end
i = i + 1;
if i == length(Daten)
break
end

end
%lokale Minima finden
mini = [];
miniInd = [];
i=2;
while 1
while Daten(i) <= Daten(i-1)
if i == length(Daten)
break
end
i = i + 1;
if i == length(Daten)
break
end
end
miniInd(end+1) = i;
mini(end+1) = Daten(i);
if i == length(Daten)
break
end
i = i + 1;
if i == length(Daten)
break
end

end
%glätten, weil sieht ja so doof aus
mini = sgolayfilt(mini,4,5);
maxi = sgolayfilt(maxi,4,5);
%plotten
plot(x, Daten, '-y');
hold all
plot(miniInd, mini);
plot(maxiInd, maxi);
hold off

Funktion ohne Link?

Mit ein bißchen denken kann man das ganze wahrscheinlich in 5 Zeilen Code packen... aber als Denkanstoß vielleicht in Ordnung.
Gruß Schrank

victor

Themenstarter

Forum-Anfänger


	Beiträge: 44

	Anmeldedatum: 25.08.08

	Wohnort: Maastricht

	Version: R2007b

Verfasst am: 10.09.2008, 18:14 Titel:

Danke für deine Mühe!! Das sieht schon mal gut aus, ich werds mal ausprobieren!! Very Happy
