Verfasst am: 15.09.2008, 14:26 Titel: Einlesen einer txt und erstellen eines Diagramms

Hallo zusammen

ich habe da mal eine Frage vielleicht kann mir jemand von euch weiterhelfen. Ich bin ziemlich Neuling in Matlab Programmierung und habe nun die Aufgabe Messdatei einzulesen und daraus dann einen Graph (Diagramm 2Achsen z.B. Kraft-Weg) zu erstellen.

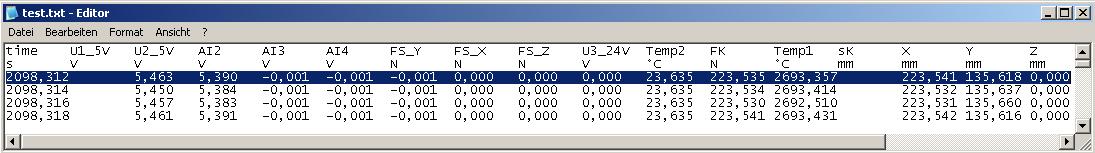

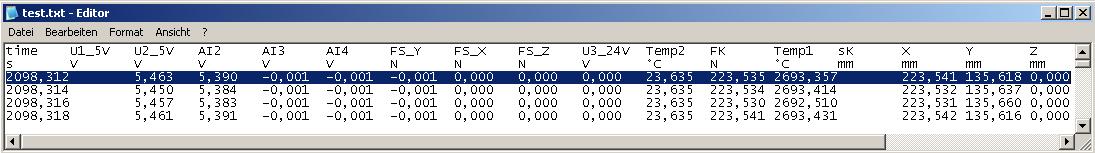

Die Datei sieht folgendermaßen aus (siehe auch Anhang)

1Zeile:Kopfzeilen z.B. Zeit, Kraft, Weg .....
2Zeile: Einheiten
3- .... Zeile: Messwerte

Wenn das möglich ist, sollte das Programm am Besten die Spalte mit den Messdaten unter der jeweiligen Messgröße als variable ablegen, damit ich dann den Graph erstellen kann. Keine Ahnung ob das möglich ist.
Vielleicht habt ihr ja noch eine andere Idee wie man das am besten lösen kann.

Vielen Dank schonmal
Biene


Beschreibung:

Download

Dateiname:


Dateigröße:

49.1 KB

Heruntergeladen:

793 mal

nschlange

Ehrenmitglied


	Beiträge: 1.318

	Anmeldedatum: 06.09.07

	Wohnort: NRW

	Version: R2007b

Verfasst am: 15.09.2008, 15:08 Titel:

Hi,

versuch mal Folgendes:
Im Current Directory auf test.txt rechtsklicken und Import Data wählen,
dann die passenden Einstellungen treffen
Select Column Separator Space oder Tab
Number of text header lines: 2
->Next
Create vectors from each column using column names
Dann kannst Du noch Generate M-Code wählen, dann siehst Du, wie man das programmiert.

Ansonsten sind hier im Forum eine Menge Beispiel zum Einlesen von Dateien,
such z.B. mal nach

Code:

dlmread
textscan
fscanf

Funktion ohne Link?

_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"

Biene

Themenstarter

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 15.09.08

	Wohnort: ---

	Version: ---

Verfasst am: 15.09.2008, 17:41 Titel: Datei laden über uigetfile

Danke für die schnelle Antwort hab es jetzt so gelöst

Code:

fid=fopen('text.txt', 'r');
messung= textscan(fid, '', 'headerlines', 2);
fclose(fid)

zeit= messung {1,1}
spannung1= messung {1,2}
spannung2 = messung {1,3}
...
...
...

Funktion ohne Link?

hab nun noch eine weitere Frage durch den Befehl

Code:

[Dateiname, Pfad]=uigetfile('*txt','Bitte Datei auswählen!');

Funktion ohne Link?

kann ich eine Datei laden das hab ich schon rausgefunden aber mein Problem ist nun das ich den Befehl load nicht dazu benutzen kann und es nicht funktioniert bei

Code:

fid=fopen('text.txt', 'r');

Funktion ohne Link?

text.txt durcht Dateiname zu ersetzen. Wie heißt denn hier die genau Befehlszeile oder gibt es noch eine andere Möglichkeit über ein Popup Fenster die Datei einzuladen?

Dank

edit by steve: Bitte zukünftig an die Code-Umgebung denken!

steve

Ehrenmitglied


	Beiträge: 2.022

	Anmeldedatum: 03.09.07

	Wohnort: Wien

	Version: R2023b

Verfasst am: 15.09.2008, 17:57 Titel:

Moin,

du könntest es kombinieren:
Möglichkeit 1:

Code:

fid=fopen(uigetfile('*txt','Bitte Datei auswählen!'), 'r');
messung= textscan(fid, '', 'headerlines', 2);
fclose(fid)

zeit= messung {1,1}
spannung1= messung {1,2}
spannung2 = messung {1,3}
...
...
...

Funktion ohne Link?

Nachteil hier ist, dass du nur Dateien im aktuellen Arbeitsverzeichnis auswählen kannst.

Möglichkeit 2:

Code:

[Dateiname, Pfad] = uigetfile('*txt','Bitte Datei auswählen!');
fid=fopen(fullfile(Pfad,Dateiname), 'r');
messung= textscan(fid, '', 'headerlines', 2);
fclose(fid)

zeit= messung {1,1}
spannung1= messung {1,2}
spannung2 = messung {1,3}
...
...
...

Funktion ohne Link?

Gruß
Alex
_________________

>> I told me to.

____________________________________
Matlab Cheat Sheet
goMatlab-Knigge - dran gehalten?!
Schon in den FAQ gesucht?
Ist vielleicht bei den Skripten oder den Tutorials was für dich dabei?

Biene

Themenstarter

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 15.09.08

	Wohnort: ---

	Version: ---

Verfasst am: 16.09.2008, 09:33 Titel: Danke

Danke hat wunderbar funktioniert
