Verfasst am: 25.10.2010, 15:51
Titel: Einzugsbereiche von Meshgrid
Hallo,
ich möchte x-y-z Daten aus einer Datei darstellen, mittels meshgrid. Ich habe ein Problem bei der Auswahl der Stützpunkte.

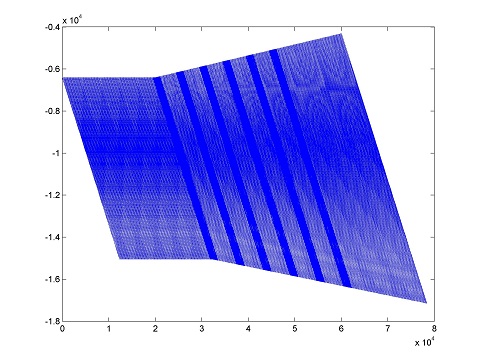

Meine Punkteverteilung sieht wie folgt aus: Datei f1.jpg

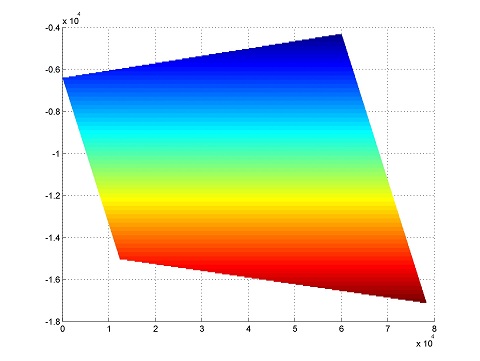

Der Grid sieht dann so aus: Datei f2.jpg
Wie kann ich verhindern, dass der Grid die "Ecken" in der Punkteverteilung wegmacht. Verschiedene Grid methoden (Linear, natural, nearest) habe ich schon probiert, leider ohne Erfolg.
Der Code dazu sieht übrigens so aus:
Code:
load C:/press/p009.asc
tx = 0:50:80000;
ty = -18000:50:-4000;
[XI,YI] = meshgrid(tx,ty);
ZI = griddata(p009(:,1),p009(:,2),p009(:,3),XI,YI);
plot(p009(:,1),p009(:,2)) mesh(XI,YI,ZI)
