Elektrisches Netzwerk DGL und Blockschaltbild erzeugen



Lucia Meyer
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 11.07.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.07.2019, 20:15     Titel: Elektrisches Netzwerk DGL und Blockschaltbild erzeugen
  Antworten mit Zitat
Hallo!
Dies ist mein erster Beitrag. Ich bin auf der Suche nach der Lösung für nachstehende Aufgabe. Matlab ist für mich als Anfänger eine riesige Herausforderung ☹ aber die Aufgabe muss ich irgendwie lösen..

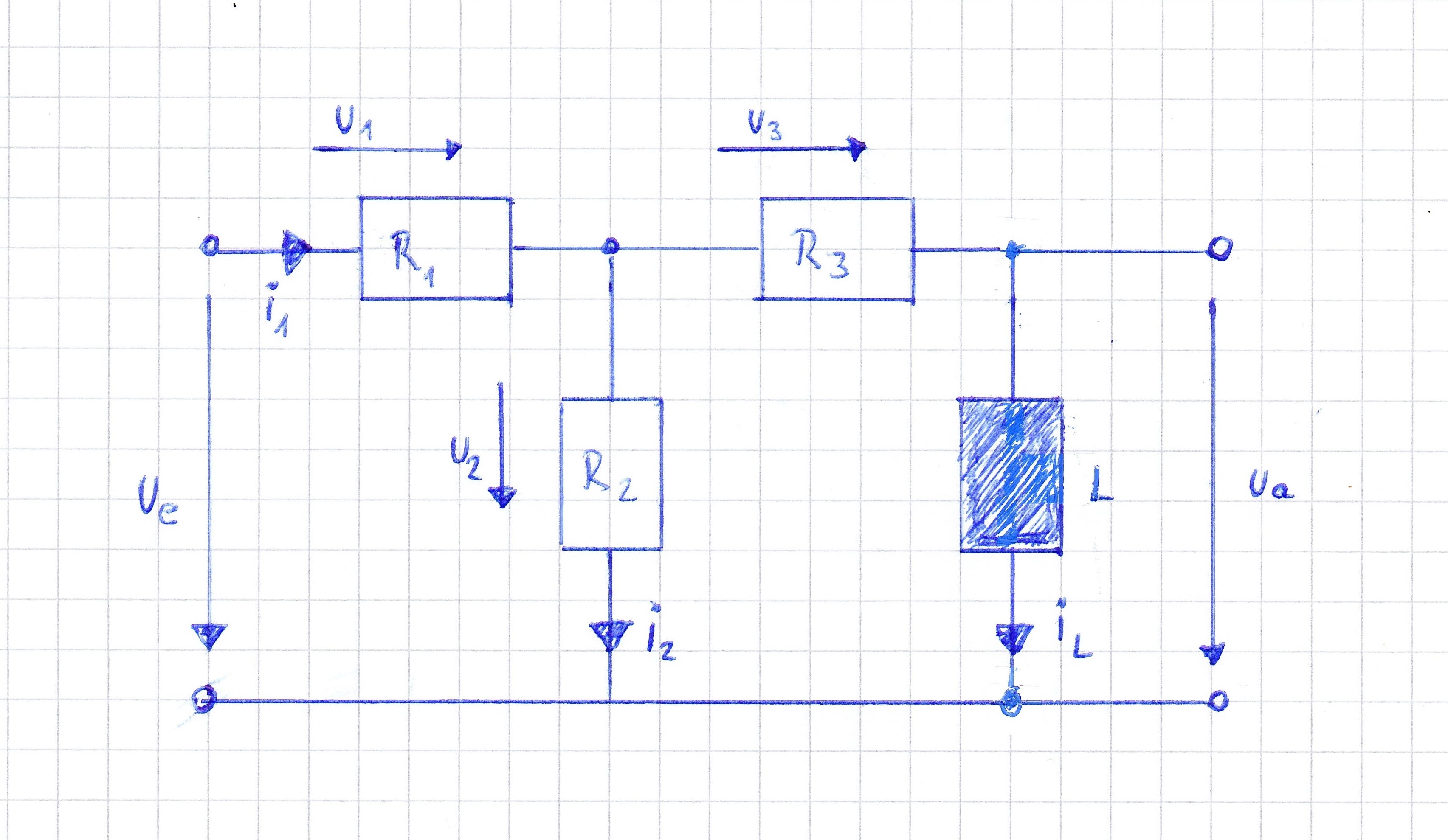

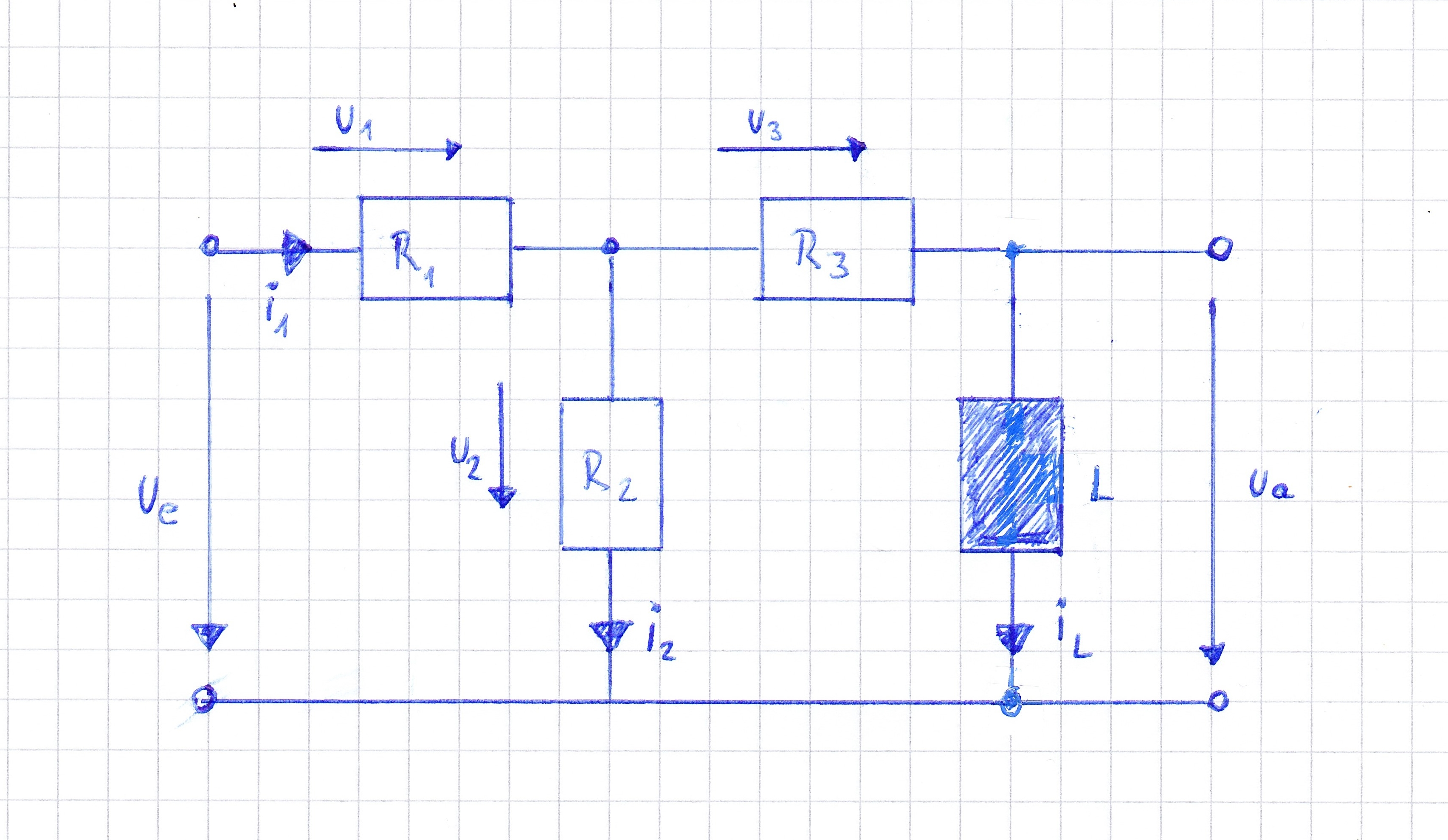

Gegeben ist nachfolgendes Netzwerk. Dieses würde ich gerne in Matlab übertragen um mir dort dann die entsprechenden Differenzialgleichungen anzeigen zu lassen.
Mit diesen Gleichungen soll dann ein Blockschaltbild erstellt werden, in dem alle Spannungen und Ströme ersichtlich sind.
Das sollte doch alles mit Matlab machbar sein.
Ich bin hier nicht auf der Suche nach einer fertigen Lösung. Die möchte ich selbst finden, jedoch hoffe ich, dass mich aktive Mitglieder hier – zur Not auch nur Stichwortartig in die entsprechende Richtung führen können.
Über Antworten würde ich mich sehr freuen!

Vielen Dank!

 Beschreibung:

Download
 Dateiname:  Netzwerk.jpg
 Dateigröße:  1.72 MB
 Heruntergeladen:  10 mal
Private Nachricht senden Benutzer-Profile anzeigen


Lucia Meyer
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 11.07.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: Gestern 12:14     Titel:
  Antworten mit Zitat
Mir würden schon entsprechende Stichworte helfen. Also welches Modul (simulink? !) Etc. Wäre sehr dankbar für jede Art Hilfe. Sad
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator


Beiträge: 10.915
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: Heute 10:24     Titel: Re: Elektrisches Netzwerk DGL und Blockschaltbild erzeugen
  Antworten mit Zitat
Hallo Lucia Meyer,

Zitat:
Dieses würde ich gerne in Matlab übertragen um mir dort dann die entsprechenden Differenzialgleichungen anzeigen zu lassen.

Die Frage ist noch nicht ganz klar. Möchtest du das mit Matlab lösen, oder mit Simulink?

Wenn das eine Hausaufgabe ist, habt ihr doch wahrscheinlich etwas entsprechendes in der Vorlesung besprochen, oder? Was wurde da genutzt oder vorgeschlagen? Die Dozenten zu fragen wäre auch eine gute Idee.

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Lucia Meyer
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 11.07.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: Heute 12:22     Titel:
  Antworten mit Zitat
Danke für die Antwort. Soweit ich weiß, soll das in Simulink lösbar sein. Grafisch werde ich das wohl auch hin bekommen. Jedoch weiß ich nicht was zu tun ist, um die DGL und das Blockschaltbild aus dem elektrischen Netzwerk zu erhalten.
