Verfasst am: 04.10.2011, 13:58
Titel: element in plot auswählen
hi leute,

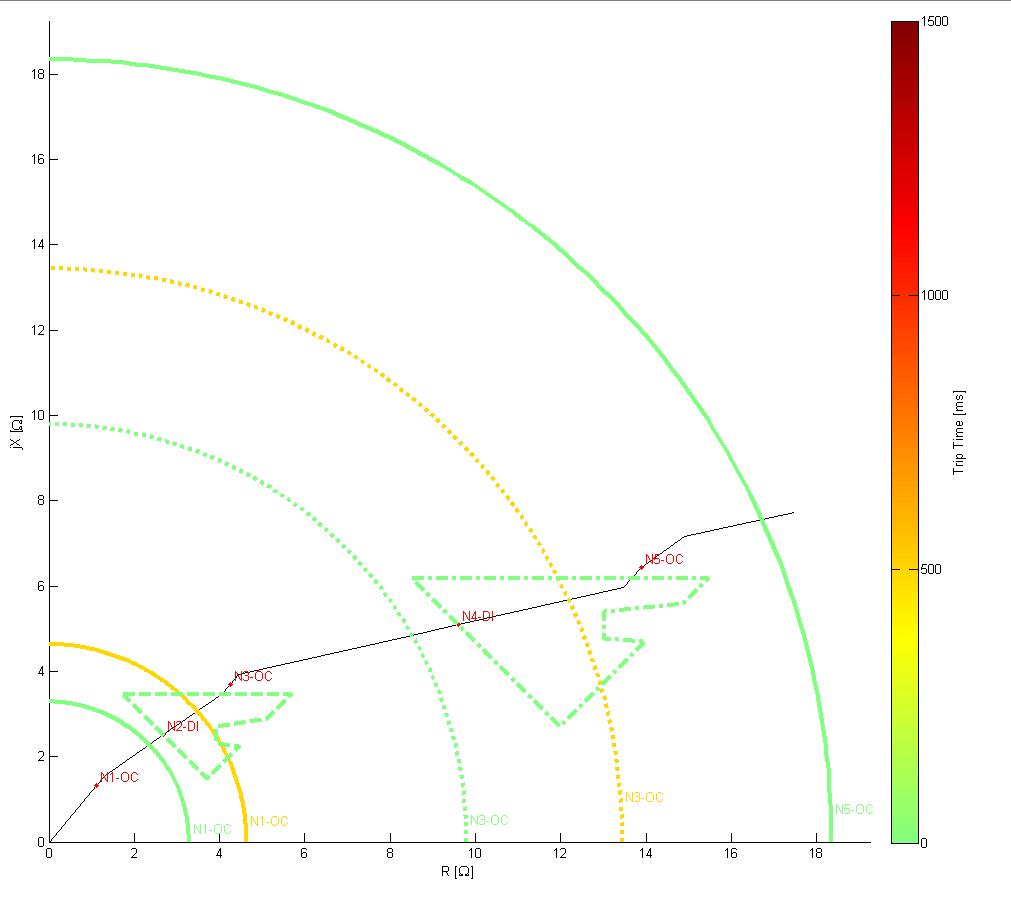

ich habe in einem plot mehrere elemente (halbkreise und polygone)
hab mal als anhang ein bsp hinzugefügt
um die elemente besser anpassen zu können, wollte ich mal fragen, ob es eine möglichkeit gibt, dass ich auf ein element mit der maus anklicke und mir matlab sagt, welches element das ist?
also ich klick zb auf einen halbkreis, und dann soll sich ein fenster öffnen, in dem der aktuelle radius steht (als edit, damit ichs auch ändern kann, is dann aber nich mehr das problem)
habt ihr eine idee? wäre super
Verfasst am: 04.10.2011, 16:46
Titel: Re: element in plot auswählen
Hallo Stroh,
Das kann man über die ButtonDownFcn jedes Objekt realisieren. Eine andere Methode ist die WindowsButtonDownFcn der FIGURE, wie z.B. bei der Verwendung des Menüs Edit->Current Object Properties... Hilft letzters Dir weiter?
hi jan,
danke für die schnelle antwort. klingt auf jeden fall schonmal ganz gut.
mit diesen "zeiger" auf eine funktion kam ich noch nie richtig klar, wie funktioniert das? ich weiß in vornherein auch nich, wie viel elemente mein plot beinhaltet, stellt sich erst im verlauf des programms raus, kann ich dann beim anklicken eine id oder sowas in form eines parameters übergeben?
hier mal ein bsp, wie ich ein kreissegment bzw ein polygon plotte:
Code:
%Kreissegment
t = linspace(0, pi/2, 100);
line(r*cos(t)+x,r*sin(t)+y,'LineStyle',style,'LineWidth',3,'Color',cm(color,:));
Die Callbacks sind eigentlich ganz einfach: Man gibt eine funktion an, die bei einem bestimmten Ereignis aufgerufen wird. In Deinem Fall wäre es das Anklicken des Objekts:
Code:
line(1:10, rand(1,10), 'ButtonDownFcn', {@myCallback}, 'Tag', 'the tag');
function myCallback(ObjH, EventData) % Now ObjH is the handle of the object which you have selected disp(get(ObjH, 'Tag'))
Es ist etwas merkwürdig, dass "{@Fcn}" eine Funktion mit 2 Inputs aufruft, aber das betroffene Objekt und die EventData, welche das Event beschreiben, sind halt immer nützlich, um in der callback-Funktion überhaupt zu wissen, wer warum die Funktion aufruft.
Wenn die ID ein String ist, ist das perfekt. Wenn die ID eine Nummer ist, würde ich empfehlen statt des Tags die UserData zu nehmen. Es gab mal einen Bug, der Matlab crashen ließ, wenn FINDOBJ nach einem String sucht, aber einen numerischen Wert vorfindet - ich erinnere mich aber nur noch vage.
Gruß, Jan
