Elemente im BIld erkennen (zum Beispiel Streichölzer)


retsam
Forum-Century

Forum-Century

Beiträge: 112
Anmeldedatum: 23.09.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.04.2017, 12:41     Titel: Elemente im BIld erkennen (zum Beispiel Streichölzer)
  Antworten mit Zitat
Hallo Zusammen,
ich hänge schon seit einigen Tagen an einer Aufgabe.
Ich möchte gerne Streichölzer im ersten Schritt im Bild erkennen.
Das Klappt auch mittels folgendem link bis auf weiteres eig. recht gut.
https://de.mathworks.com/help/image.....uniform-illumination.html

Dennoch habe ich vor der Weiterverarbeitung zu viele Störquellen im Bild (siehe Bild 3).
Weiterhin kann ich bei dem CC-Struckt nicht eindeutig sagen, dies ist ein Streichholz und das ist ein "halbes" (zerbrochenes).

Folgenden Code habe ich bisweilen:
Code:

I = rgb2gray(img);
bw = im2bw(I,graythresh(I));
%figure(1);
%imshow(I2);
background = imopen(I,strel('disk',15));
figure(2)
surf(double(background(1:8:end,1:8:end))),zlim([0 255]);
set(gca,'ydir','reverse');
I2 = I - background;
figure(3)
imshow(I2)
I3 = imadjust(I2);
figure(4)
imshow(I3);
bw = imbinarize(I3);
bw = bwareaopen(bw, 2000);
imshow(bw)
cc = bwconncomp(bw, 8)
cc.NumObjects
grain = false(size(bw));
grain(cc.PixelIdxList{2}) = true;
imshow(grain);
labeled = labelmatrix(cc);
RGB_label = label2rgb(labeled, @spring, 'c', 'shuffle');
imshow(RGB_label)
graindata = regionprops(cc, 'basic')
grain_areas = [graindata.Area];
[min_area, idx0] = min(grain_areas)
[max_area, idx1] = max(grain_areas)



Ziel soll es sein:
1. Streichözer erkennen
2. Anzahl der Streichözer bestimmen
3. die Größe der Streichölzer anhand der Pixel zu ermitteln und in mm umzurechnen.

 Beschreibung:

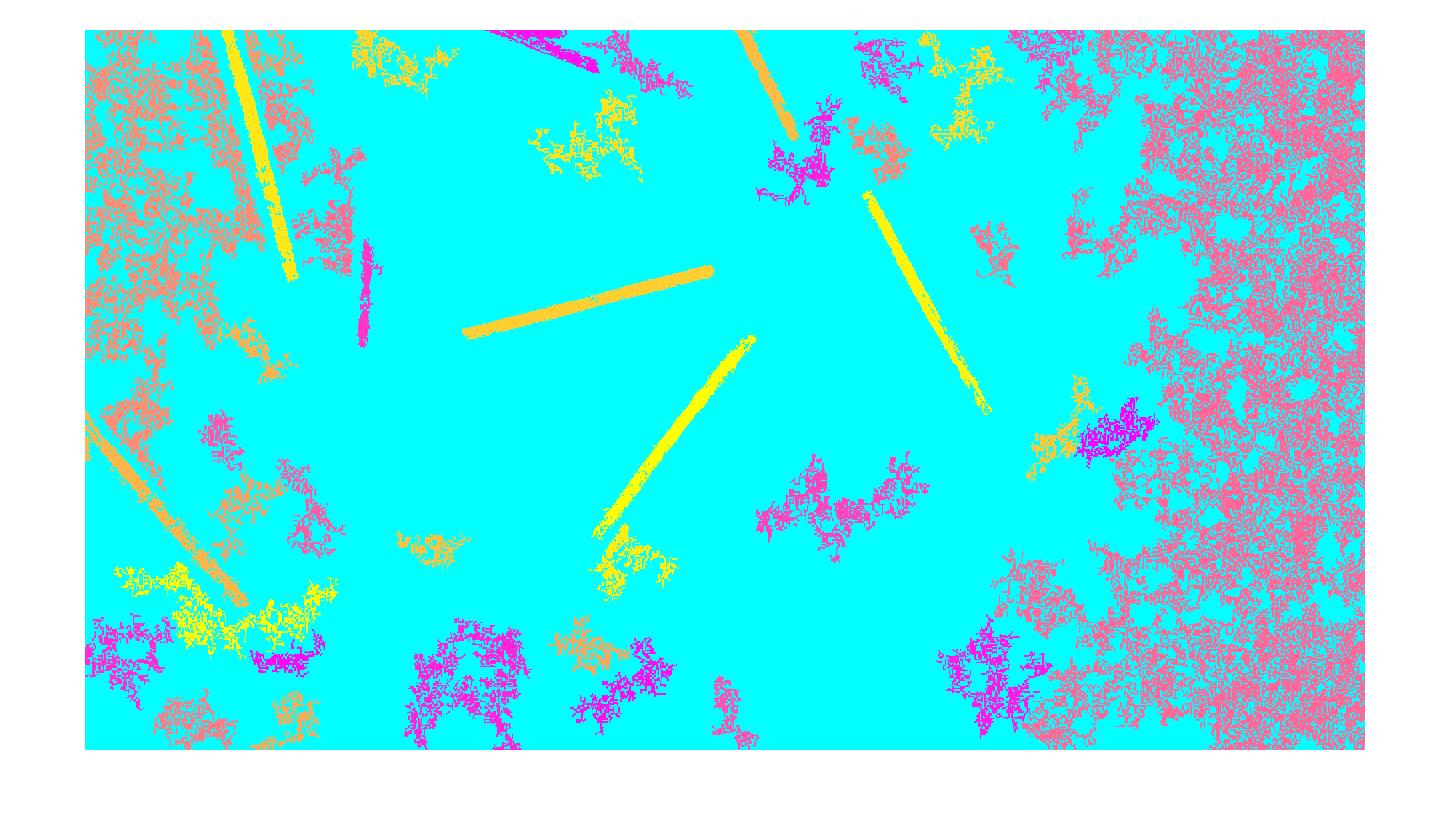

Ergebnis: Zu viel "Streichölzer Erkannt"

Download
 Dateiname:  Beispiel_Bild_3.jpg
 Dateigröße:  165.07 KB
 Heruntergeladen:  311 mal
 Beschreibung:

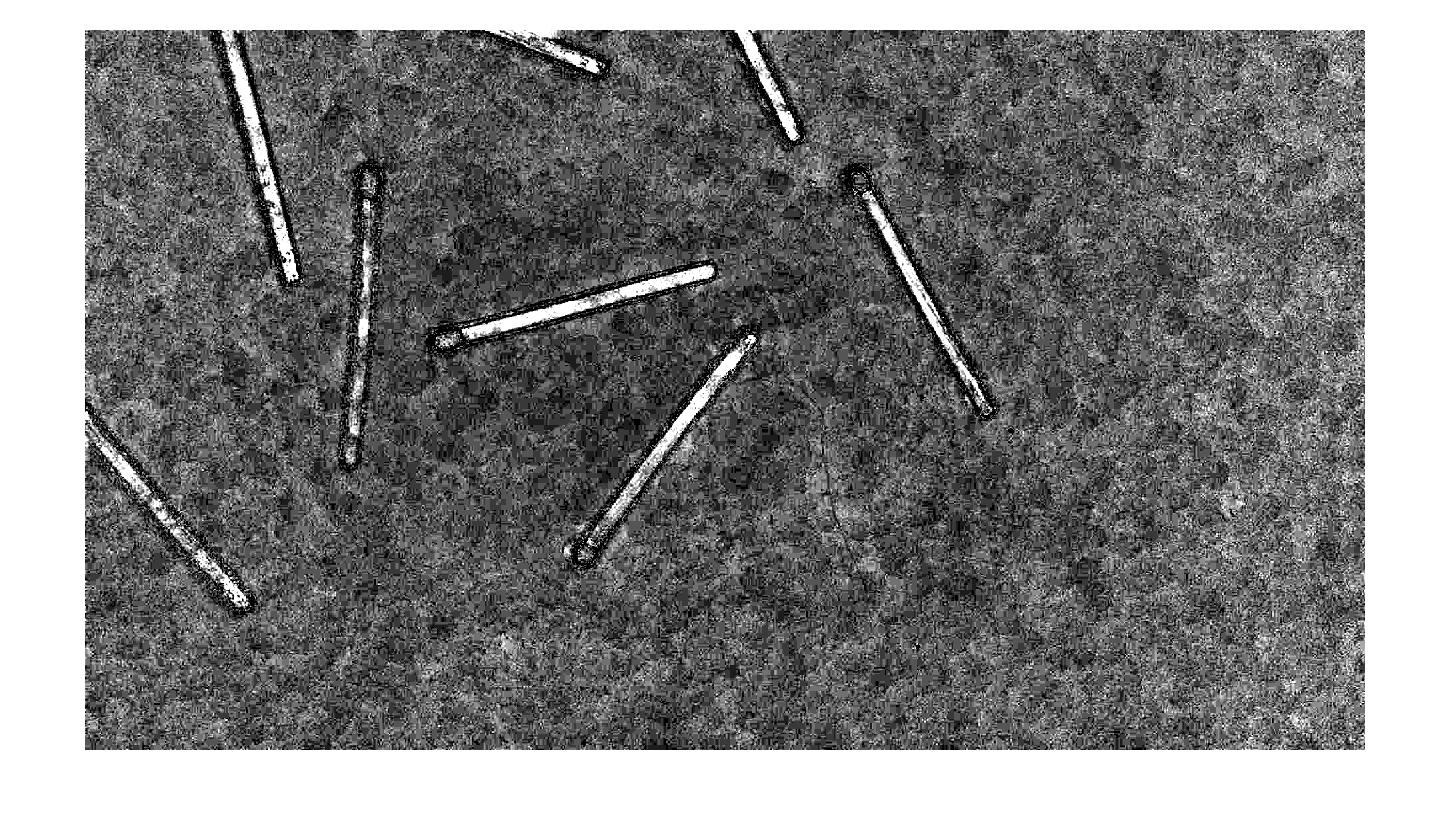

In GrauwertBild umwandeln

Download
 Dateiname:  Beispiel_Bild_2.jpg
 Dateigröße:  350.34 KB
 Heruntergeladen:  308 mal
 Beschreibung:

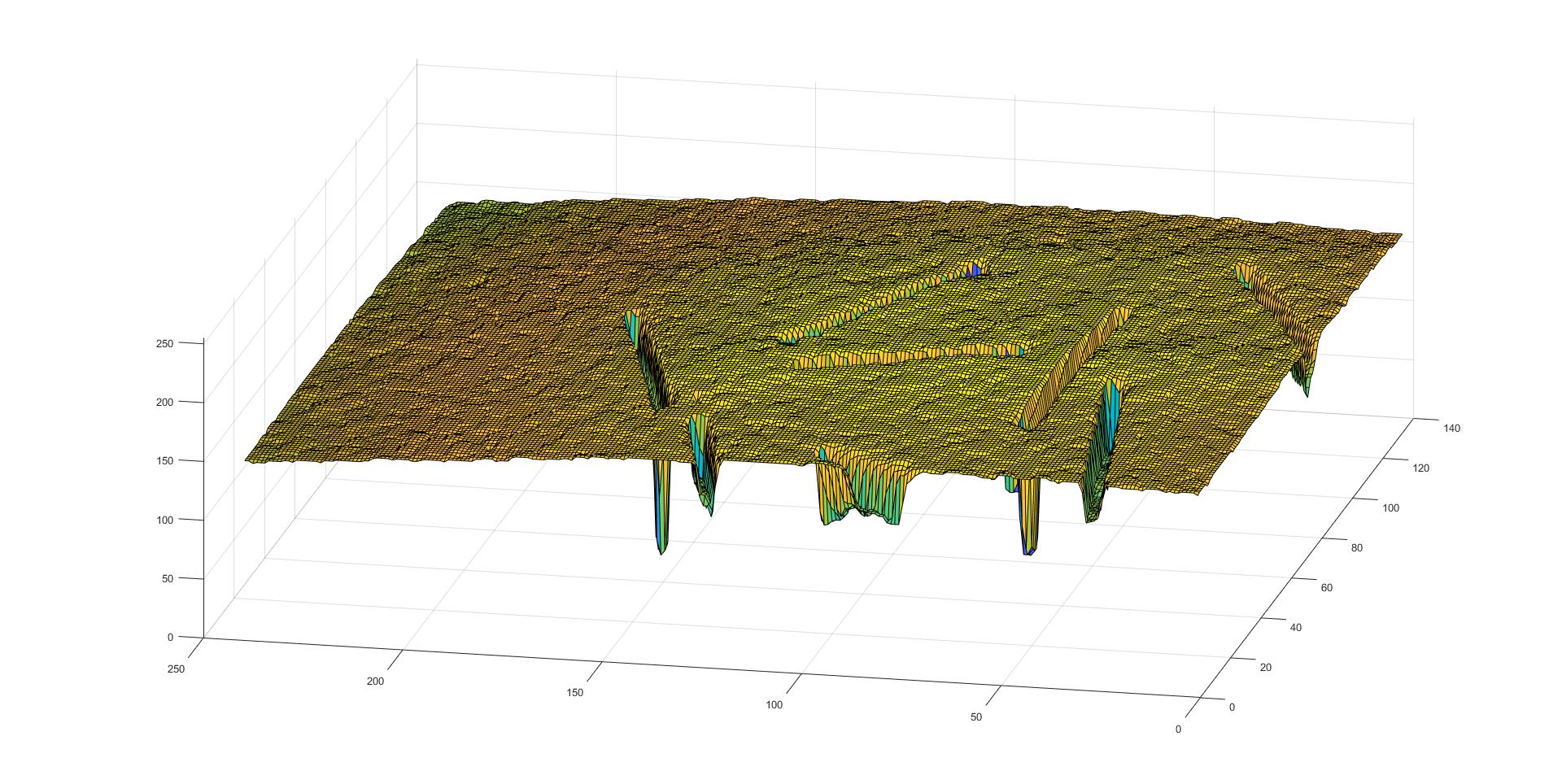

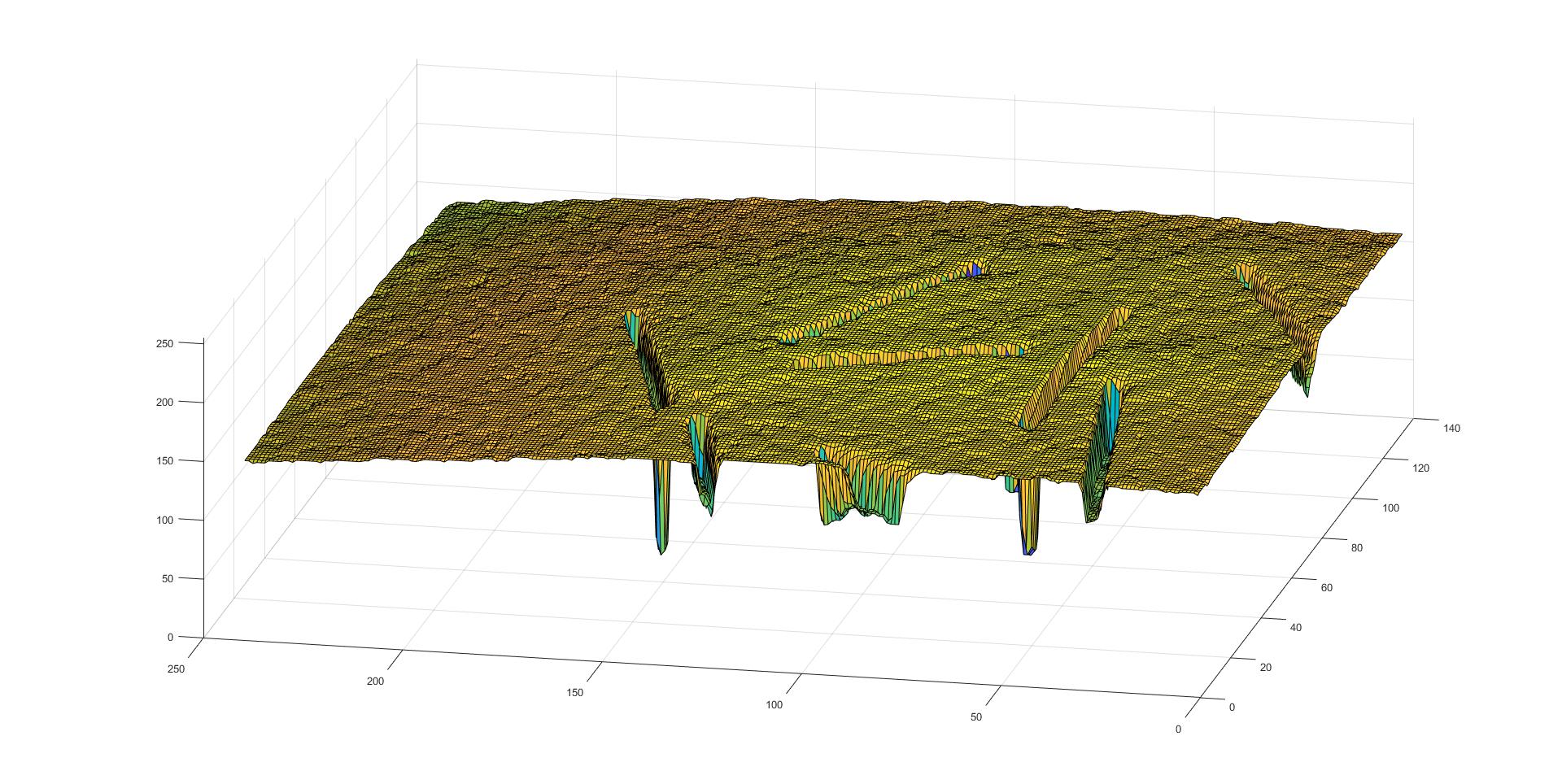

Hintergrund Extrahiert

Download
 Dateiname:  Beispiel_Bild_Hintergrund.jpg
 Dateigröße:  280.34 KB
 Heruntergeladen:  318 mal
 Beschreibung:

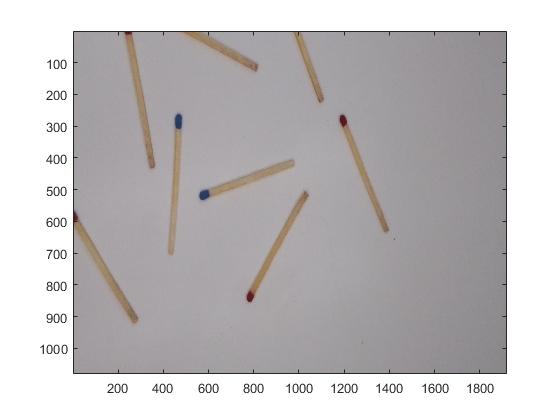

Startbild

Download
 Dateiname:  Beispiel_Bild.jpg
 Dateigröße:  16.13 KB
 Heruntergeladen:  311 mal
