Erstellen einer scriptgesteuerte Simulink Simulation



Joe01
Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 28.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.05.2020, 13:29     Titel: Erstellen einer scriptgesteuerte Simulink Simulation
  Antworten mit Zitat
Hallo zusammen,
ich bin neu hier in dem Forum und würde mich über eine tolle Zusammenarbeit freuen!
Mit Matlab habe ich vorher nie gearbeitet würde es aber gerne etwas können und verstehen.

Nun ja, ich hätte da schon ein ersten Problem und hoffe mir könnte jemand da ein wenig weiterhelfen.

Ich soll eine Isotherme Expasion, bei kostanten Heizwert, scriptgesteuert simulieren. Es wird die Volumenänderung als Funktion der Zeit gesucht.

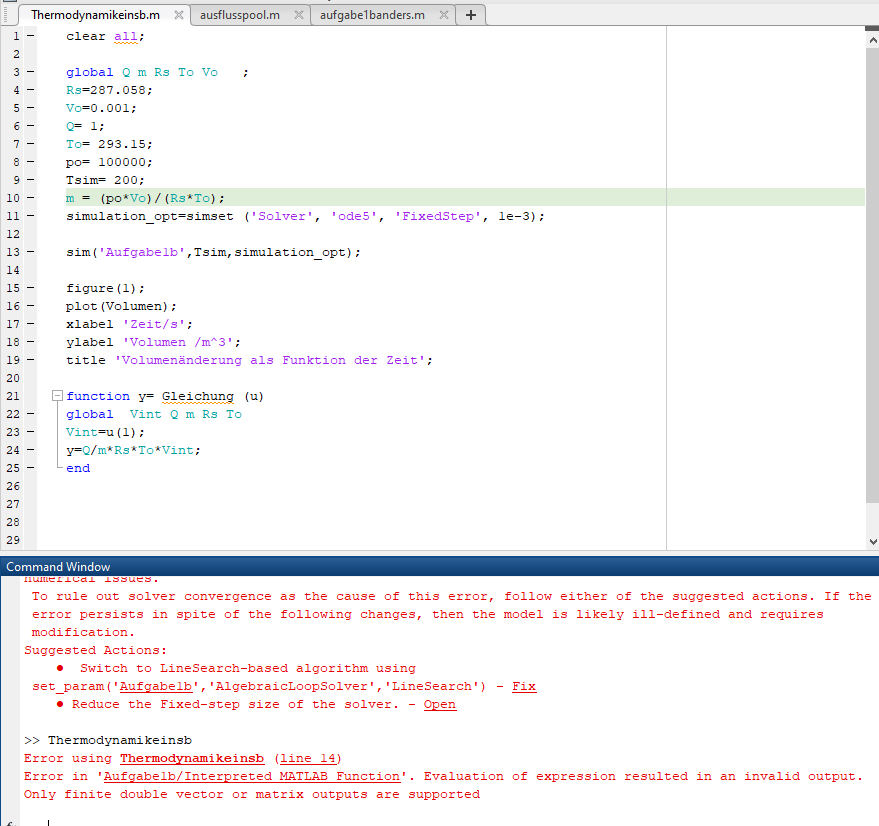

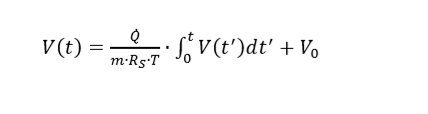

Anhang 1 ist die Formel und die anderen Anhänge jeweils das Matlab und das Simulink Skript.

Ich bin mir gar nicht sicher ob ich überhaupt die Formel richtig verstanden habe, wenn ich das Integral auflösen würde, müsste doch (Q/m*Rs*T)*t´+Vot´rauskommen oder?

Auf jeden Fall habe ich mir gedacht ich schreibe die Formel in den Funktionsblock der wiederum integriert wird. Vo habe ich im Integrator Block als Startwert festgelegt.

Leider läuft das Skirpt nicht wie man unschwer erkennen kann.

Ist mein Ansatz überhaupt richtig?

Mit freundlichen Grüßen

Joe

 Beschreibung:

Download
 Dateiname:  Simulink.PNG
 Dateigröße:  4.65 KB
 Heruntergeladen:  31 mal
 Beschreibung:

Download
 Dateiname:  Matlab.PNG
 Dateigröße:  48.48 KB
 Heruntergeladen:  31 mal
 Beschreibung:

Download
 Dateiname:  Formel.PNG
 Dateigröße:  5.14 KB
 Heruntergeladen:  35 mal
Private Nachricht senden Benutzer-Profile anzeigen


Joe01
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 28.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 31.05.2020, 19:30     Titel:
  Antworten mit Zitat
Hallo zusammen,

ich glaube ich habe es raus.
Habe im Prinzip einen Gain verwendet mit der Formel drin und dann einen Integratorblock mit dem Startwert Vo der dann wiederum in den Gain kommt.
Die Ausgabe dann mit dem workspace.

Mit freundlichen Grüßen

Joe
