Erstellen eines 3D-Modells mittels XYZ-Koordinaten



Jonas Sander
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 12.11.20
Wohnort: ---
Version: 2020
     Beitrag Verfasst am: 12.11.2020, 15:53     Titel: Erstellen eines 3D-Modells mittels XYZ-Koordinaten
  Antworten mit Zitat
Hallo Miteinander,

Ich habe folgendes Problem:

Ich habe ein Fundament, welches durch eine Stütze maximal belastet wird, sodass sich diese Stütze durch das Fundament hindurch stanzt. Dabei entsteht ein Durchstanzkegel in der Form eines Kegelstumpfes. Durch dieses Fundament säge ich nun zwei mal (horizontal mittig und vertikal mittig).

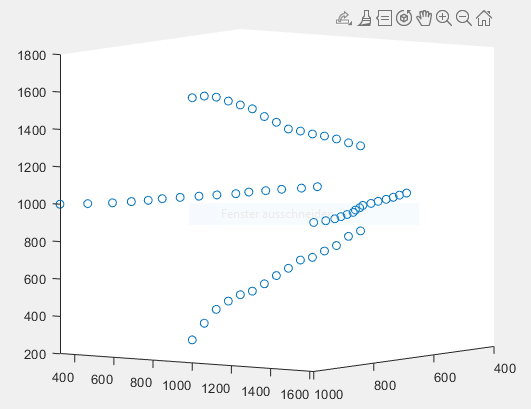

Diese Sägeschnitte werden fotografiert, damit ich daraus maßstabsgetreu die Bruchkegelgeometrie in Form von XYZ-Koordinaten ablesen kann (siehe Bild im Anhang).
Nun möchte ich diesen Bruchkegel mittels MatLab dreidimensional darstellen (vllt in einem Meshgrid, oder ähnlichem).
Hat hier jemand eine Idee, wie/ob ich aus den gegebenen Punkten quasi den Rest der Oberfläche irgendwie interpolieren kann?
Oder gibt es Alternativen, um das ganze für mich darzustellen?

Vielen Dank und viele Grüße

Jonas

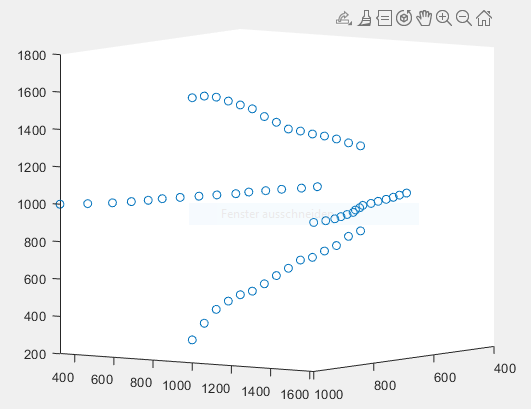

Screenshot Kegelstumpf matlab.PNG
 Beschreibung:

Download
 Dateiname:  Screenshot Kegelstumpf matlab.PNG
 Dateigröße:  17.28 KB
 Heruntergeladen:  6 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 22.396
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 12.11.2020, 17:05     Titel:
  Antworten mit Zitat
Hallo,

griddata kann eine Möglichkeit sein. Ich sehe allerdings auf den ersten Blick vier Linien und weiß nicht, wie die sinnvoll zu einer Oberfläche zusammengefügt werden können. Das kann aber auch an einer ungünstigen Perspektive liegen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
