Erstellung Fehlerbaum aus einfachem Simulink Modell



CLavion
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 04.09.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.09.2020, 15:26     Titel: Erstellung Fehlerbaum aus einfachem Simulink Modell
  Antworten mit Zitat
Hallo zusammen,

momentan arbeite ich an meiner Projektarbeit, wessen Ziel es ist, ein Tool zu entwerfen, dass Fehlerbäume aus einer einfachen Systemarchitektur generiert, die in Simulink erstellt wurde.
Dazu muss ich jeder Komponente ein Fehlverhalten zuweisen und anschließend einen Fehlerbaum grafisch generieren.
Ich würde gerne wissen, ob es eine Möglichkeit gibt, ein solches Tool in Matlab mit den vorhandenen Toolboxen zu entwerfen oder ob es klüger ist, ein anderes Programm/ eine andere Engine zu verwenden.

Danke im Voraus.
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 22.990
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 04.09.2020, 22:18     Titel:
  Antworten mit Zitat
Hallo,

mit Google habe ich z.B. das dazu gefunden:
https://www.mathworks.com/matlabcen.....-underwater-gliding-robot

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

CLavion
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 04.09.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.09.2020, 11:19     Titel:
  Antworten mit Zitat
Hallo Harald,

vielen Dank für deine Antwort! Das Simulink Modell des Unterwasser Roboters hatte ich bereits gefunden und erfüllt an sich auch den Fehlerbaum, den ich am Ende erstellen möchte.
Mich würde nun interessieren, ob man diesen Fehlerbaum auch durch einen Matlab Code generieren lassen könnte?
Die Idee ist, aus einer Systemarchitektur (Anhang) die z.B in Simulink durch einfache Blockschaltbilder erstellt wird, einen Fehlerbaum (Anhang) mit Fehlfunktionen der einzelnen Systemkomponenten zu erstellen.

Viele Grüße
Raphael

 Beschreibung:

Download

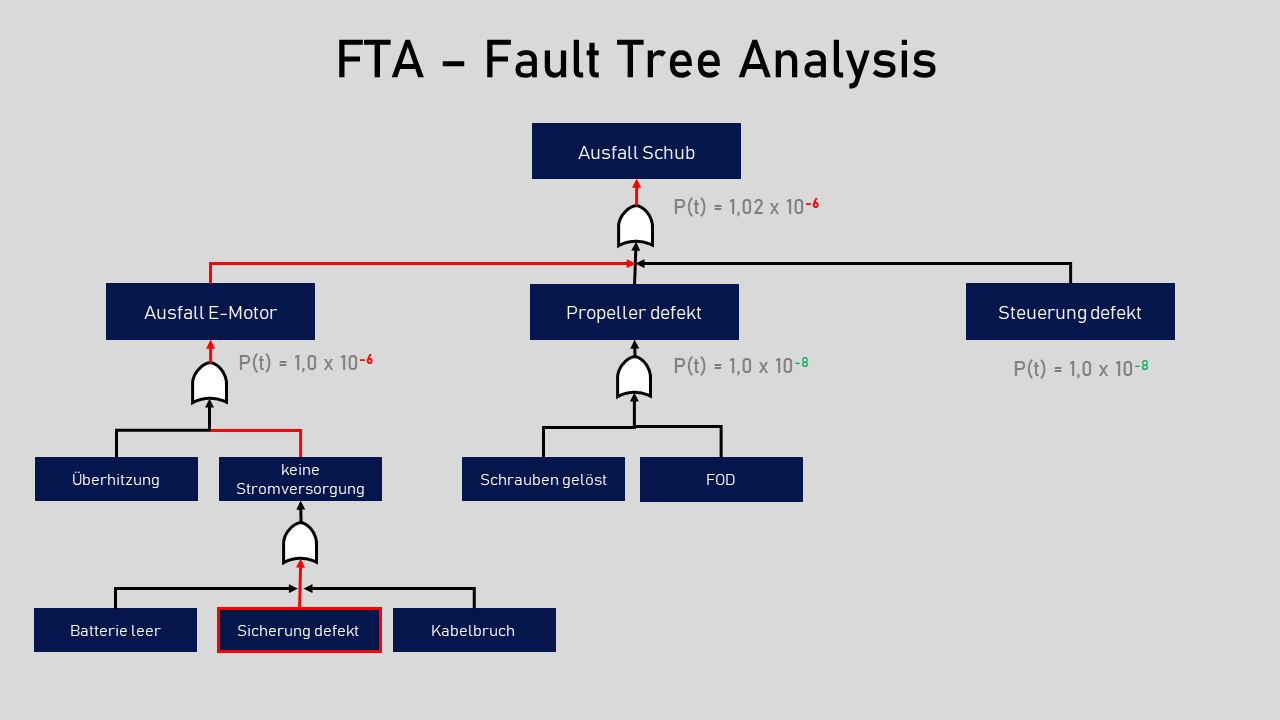

 Dateiname:  Beispiel_Fehlerbaum.png
 Dateigröße:  29.45 KB
 Heruntergeladen:  53 mal
 Beschreibung:

Download

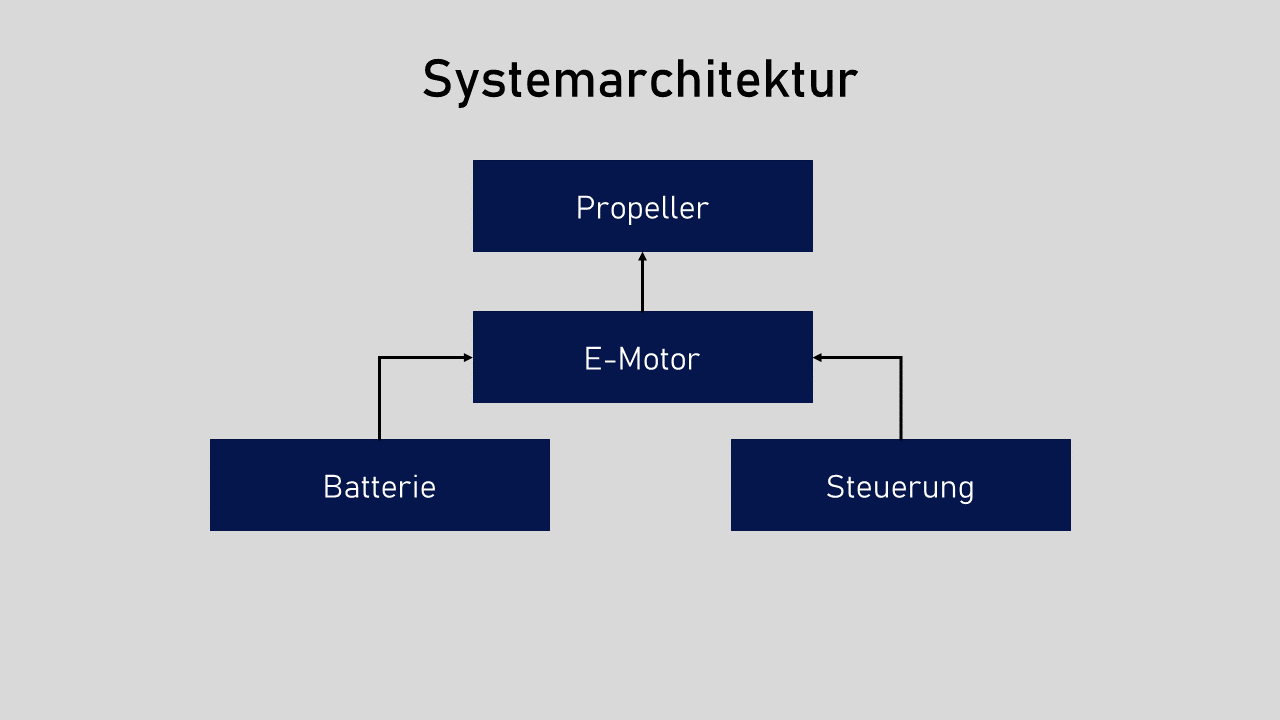

 Dateiname:  System_Architektur.png
 Dateigröße:  10.67 KB
 Heruntergeladen:  51 mal
Private Nachricht senden Benutzer-Profile anzeigen
