Execution Ordner



madlate
Forum-Anfänger

Forum-Anfänger


Beiträge: 10
Anmeldedatum: 04.04.14
Wohnort: ---
Version: 7.11.1 (R2010b)
     Beitrag Verfasst am: 23.11.2015, 17:01     Titel: Execution Ordner
  Antworten mit Zitat
Hallo,

angenommen zwei Ausgangs-Transitions eines States sind erfüllt. So müsste Statflow anschließend die Execution Ordner beachten, oder?

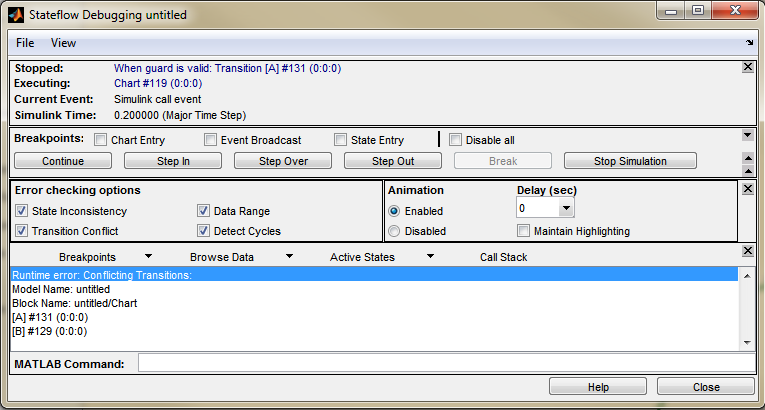

Hab diese eingerichtet, allerdings erhalte ich stets folgenden Fehlermeldung (im Anhang)

Oder habe ich da was falsch verstanden? bzw. wie kann ich stateflow dazu zwingen die Reihenfolge der Execution Ordner zu beachten? (Achja: User specified state / transition execution order ist aktiviert)

anbei ein Minimalbeispiel von meinem Problem.

Danke
Madlate

untitled.mdl
 Beschreibung:
Minimalmodell

Download
 Dateiname:  untitled.mdl
 Dateigröße:  38.27 KB
 Heruntergeladen:  213 mal
Stateflow (chart) untitledChart_2015-11-23_15-54-59.png
 Beschreibung:

Download
 Dateiname:  Stateflow (chart) untitledChart_2015-11-23_15-54-59.png
 Dateigröße:  49.97 KB
 Heruntergeladen:  212 mal
Private Nachricht senden Benutzer-Profile anzeigen


madlate
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 10
Anmeldedatum: 04.04.14
Wohnort: ---
Version: 7.11.1 (R2010b)
     Beitrag Verfasst am: 25.11.2015, 13:47     Titel:
  Antworten mit Zitat
habe jetzt eine "Pflasterlösung" gefunden:
indem ich die an die zweite Transition mit der negierten ersten Verknüpft habe.
Nun wird die Execution Ordner weiterhin eingehalten und die Fehlermeldung bleibt aus.

vorher:
Transition 1: [A]
Transition 2: [B]

nachher:
Transition 1: [A]
Transition 2: [B && !A]
