Verfasst am: 07.12.2010, 14:28 Titel: export_fig

Hallo zusammen,
ich habe nun heraus gefunden, wie ich die figures mit der Fkt. export_fig abspeicher, jedoch habe ich noch folgendes Problem.
Ich habe eine Schleife und möchte für jedes i ein .png abspeichern und demnach auch so benennen.

Hierfür sollte eigentlich der folgende Code funktionieren, wenn ich mich nicht täusche:

Code:

for a = 1:5
plot(rand(5, 2));
export_fig(sprintf('plot%d.png', a));
end

Funktion ohne Link?

ich bekomme aber hierbei folgenden Fehler angezeigt:
??? Undefined function or method 'export_fig' for input arguments of type 'char'.

Kann mir jmd helfen?

Danke und Grüße

hboeth

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 65

	Anmeldedatum: 01.07.10

	Wohnort: Berlin

	Version: ---

Verfasst am: 07.12.2010, 14:50 Titel:

sorry, in diesem Fall ist es natürlich ein a anstatt ein i...

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 07.12.2010, 15:02 Titel: Re: export_fig

Hallo hboeth,

ist die Funktion export_fig denn in einem Ordner, der im aktuellen Matlab-Path enthalten ist?

Code:

which export_fig

Funktion ohne Link?

Gruß, Jan

hboeth

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 65

	Anmeldedatum: 01.07.10

	Wohnort: Berlin

	Version: ---

Verfasst am: 07.12.2010, 15:29 Titel:

ja, das klappt auch alles wunderbar wenn ich es ohne der schleife mache...da ich aber mehrere figures abspeichern muß, da ich mehrere trials habe, benötige ich es in der schleife...und nur da gibt matlab mir den fehler...??

also dies ist mein Program:

Code:

for i=1:length(dircontent)
figure(i);
fi = dircontent(i,1).name;
signalEMG = load([fo fi]);
%ohne vastus
for j=1%:size(signalEMG,2)-2
subplot(size(signalEMG,2)-7,1,1)
plot(signalEMG(:,1),signalEMG(:,j+3));
legend('gast lat ri')
ylim([0 0.07])
subplot(size(signalEMG,2)-7,1,2)
plot(signalEMG(:,1),signalEMG(:,j+4),'r');hold on;
ylim([0 0.07])
legend('gast med ri')
subplot(size(signalEMG,2)-7,1,3)
plot(signalEMG(:,1),signalEMG(:,j+7),'y');hold on;
ylim([0 0.07])
legend('gast lat le')
subplot(size(signalEMG,2)-7,1,4)
plot(signalEMG(:,1),signalEMG(:,j+8),'g');hold on;
ylim([0 0.07])
legend('gast med le')
end
cd(fo)
export_fig(sprintf('plot%d.png', i));
end

Funktion ohne Link?

die letze Zeile in der äußeren Schleife macht das Problem...

danke!! lg

hboeth

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 65

	Anmeldedatum: 01.07.10

	Wohnort: Berlin

	Version: ---

Verfasst am: 07.12.2010, 15:34 Titel:

oh nein, du hattest recht, weil ich vorher das cd(fo) gemacht habe, kannte er die fkt nicht mehr...

ok, super, das funktioniert jetzt. aber wie packe ich jetzt den path fo dazu...?
Weißt du wie das geht?

danke schonmal für die gute hilfe!!

hboeth

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 65

	Anmeldedatum: 01.07.10

	Wohnort: Berlin

	Version: ---

Verfasst am: 07.12.2010, 15:36 Titel:

ich glaube es funktioniert so:

Code:

export_fig(sprintf([fo 'plot%d.png', i]));

Funktion ohne Link?

jetzt geht es, aber er gibt mir noch eine Warnung:

Warning: Invalid escape sequence appears in format string. See help sprintf for valid escape sequences.

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 07.12.2010, 16:02 Titel:

Hallo hboeth,

Code:

export_fig(fullfile(fo, sprintf('plot%d.png', i));

Funktion ohne Link?

Da waren gleich mehrere Fehler im SPRINTF-Befehl. Aber FULLFILE ist sowieso sicherer beim Erstellen von File-Namen mit Pfad.

Gruß, Jan

hboeth

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 65

	Anmeldedatum: 01.07.10

	Wohnort: Berlin

	Version: ---

Verfasst am: 07.12.2010, 16:21 Titel:

oh ja, super! ich danke dir, habe ich auch grad festgestellt...

jetzt klappt alles, danke!

hboeth

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 65

	Anmeldedatum: 01.07.10

	Wohnort: Berlin

	Version: ---

Verfasst am: 07.12.2010, 16:24 Titel:

obwohl, weißt du evtl. auch noch wie ich in diesem Fall jetzt die .png noch in Größe und Qualtiät,...verändern kann?

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 07.12.2010, 16:48 Titel:

Hallo hboeth,

Das PNG hat die Größe der Figure. Was meinst Du mit Qualität ändern? Möchtest Du die Anzahl der Farben reduzieren?

Gruß, Jan

hboeth

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 65

	Anmeldedatum: 01.07.10

	Wohnort: Berlin

	Version: ---

Verfasst am: 07.12.2010, 17:03 Titel:

ja, ich benötige mein png aber etwas größer, deswegen versuche ich gerade die Größe zu ändern über

Code:

figure1 = figure('PaperSize',[20.98 29.68]);

Funktion ohne Link?

bis jetzt klappt es aber noch nicht...

wenn ich meine figure so abspeichere wie sie erschenit, ist sie zu klein, da ich 6 subplots (= 6 Kanäle) darstelle, und damit wird die Qualität sehr schlecht.

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 07.12.2010, 18:04 Titel:

Hallo hboeth,

Die Paper-Size ist wichtig, wenn Du den GhostScript-Printer-Driver verwendest, z.B. mit:

Code:

print -dbmp256

Funktion ohne Link?

Dann am besten die PaperUnits auf 'points' stellen und die Breite und Höhe der PaperSize ist die Pixel-Anzahl des Ausgabe-Files.

Ansonsten bestimmt aber die Figure-Position die Größe der Grafik, z.B. für:

Code:

print -dbmp
% oder
printf -dpng

Funktion ohne Link?

Was sagt den der Hilfe-Text von export_fig? Dot wird doch bestimmt erwähnt, wie man die Größe beeinflußt, oder?

Bist Du sicher, dass Du die Grafik als Pixel-Grafik exportieren möchtest?

Gruß, Jan

hboeth

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 65

	Anmeldedatum: 01.07.10

	Wohnort: Berlin

	Version: ---

Verfasst am: 07.12.2010, 18:21 Titel:

OK, das werde ich mal ausprobieren...

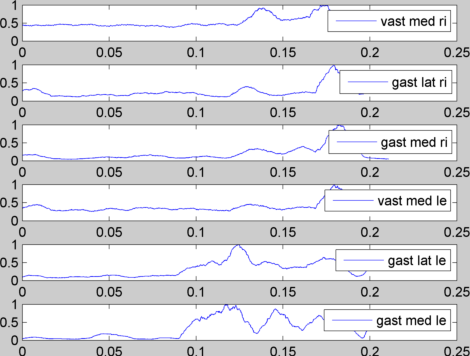

ALs Anhang findest du meine fig/ .png, so wie es jetzt gespeichert wird.
Das Problem ist, dass die Legende das Signal überdeckt...

hast du ein bsp. welches deine unteren Angaben und Hilfestellungen im .m file zeigt?

Danke für die gute Hilfe Jan!


Beschreibung:

Download

Dateiname:


Dateigröße:

48.44 KB

Heruntergeladen:

915 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 07.12.2010, 20:40 Titel:

Hallo hboeth,

Zitat:

Das Problem ist, dass die Legende das Signal überdeckt...

Da Du ja nur eine Kurve pro Diagramm hast, brauchst Du eigentlich keine Legende. Ein Text würde reichen, und zwar links oben:

Code:

AxesH = subplot(size(signalEMG,2)-7,1,1);
text(0, 1, 'gast med', 'Units', 'normalized', 'Parent', AxesH, ...
'VerticalAlignment', 'top', ...
'HorizontalAlignment', 'left');
...

Funktion ohne Link?

Zitat:

hast du ein bsp. welches deine unteren Angaben und Hilfestellungen im .m file zeigt?

Was meinst Du damit?

Die Legende sieht merkwürdig aus. Hast Du vielleicht lechts mit rinks verwechselt?

Gruß, Jan

hboeth

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 65

	Anmeldedatum: 01.07.10

	Wohnort: Berlin

	Version: ---

Verfasst am: 12.01.2011, 14:54 Titel:

hallo! Jetzt möchte ich das Gelernte von oben in einem anderen Program verwenden, und bekomme bei exakt gleicher Anwednung folgenden Fehler:

??? Undefined function or method 'print2array' for input arguments of type 'double'.

Error in ==> export_fig at 292
A = print2array(fig, magnify, renderer);

Kann mir jmd helfen?

Danke!
