Verfasst am: 10.08.2013, 11:09 Titel: Falsche Werte beim Auslesen Outputport(1) in Simulink-Modell

Hallo lieben "Besserwissenden",

folgendes Problem habe ich beim updaten meiner GUI: Alle Werte kommen wie gewünscht während des laufenden Modelss an und werden in meine GUI geplottet, aber die aus den Simulink-Blöcken gelesenen Werte stimmen nicht!
Auch in dem Scope direkt nach den beiden From Workspace-Blöcken erscheinen falsche Werte, bspw:

Folgendes einfaches Bsp mit den Werte 1 bis 10 für x (heißt sign_1_UTM_east) und y = 0 = konstant (y heißt sign_2_UTM_north)

Code:

%Wertzuweisung der simin-Variablen der beiden From Workspace-Blöcke
sign_1_UTM_east.time=[1; 2; 3; 4; 5; 6; 7; 8; 9; 10];
sign_2_UTM_north.time=[1; 2; 3; 4; 5; 6; 7; 8; 9; 10];

sign_1_UTM_east.signals.values=[1; 2; 3; 4; 5; 6; 7; 8; 9; 10];
sign_2_UTM_north.signals.values=[ 0;0;0;0;0;0;0;0;0;0];

Funktion ohne Link?

Ergibt in der GUI eine waagerechte Gerade von x=0 bis x=400 in 50er-Schritten, y=0 passt also schon Mal.
Ist irgendwo ein Faktor versteckt?

Die Signal storage reuse check box in Optimization > Signals and Parameters ist schon deaktiviert.
Ist irgendwo ein Faktor versteckt?
Dankesehr!


Beschreibung:

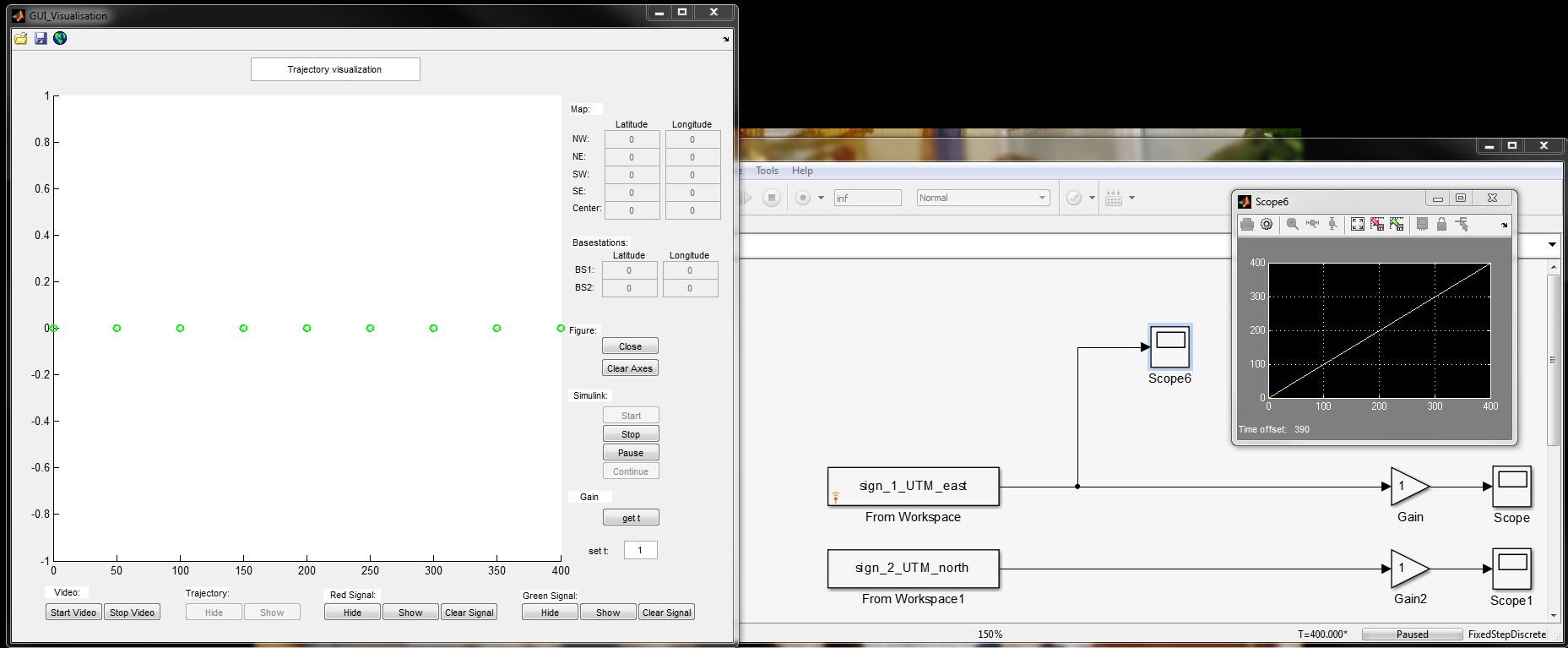

Screenshot des Ergebnisses

Download

Dateiname:


Dateigröße:

131.4 KB

Heruntergeladen:

759 mal

JaWi

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 56

	Anmeldedatum: 10.08.13

	Wohnort: Deutschland

	Version: ---

Verfasst am: 11.08.2013, 10:28 Titel:

Ok, also da sind mehrere Dinge schief gelaufen, aber am wichtigsten:

Ich hatte wegen einer großen Datei mit 500000 Werten, die ich vorher habe durchlaufen lassen, den Fixed-Step auf 50 gestellt (ja ich weiß, nicht gerade sinnvoll, wir wollten da nur etwas ausprobieren).
Da ich in meiner "Zeitreihe" nur Werte von 1 bis 10 angegeben hatte und "interpolierenen" bei den From Workspace-Blöcken eingestellt war, hat Simulink durch meine Zeit-> Wert-Zuordnung 1->1, 2->2, 2->3 usw. also daraus geschlossen, dass 0 -> 0, 50 (erster fixed step) -> 50, 100-> 100 zugeordnet werden muss.
Der verstecket Faktor war also sozusagen mein fixed step.
Für alle Anfänger wie mich noch mal im Klartext: Beim Fromworkspace-Block läuft Simulink die Werte der simin-Variablen nur richtig ab, wenn Simulationszeit und simin.time-Wert übereinstimmen.
