Verfasst am: 23.04.2012, 13:36 Titel: Falscher linespec bei rectangle objekten

Hallo zusammen,

gerade neu hier und gleich eine Frage.
Ich will Grafiken erzeugen und speichern (Rastergrafik, tiff, png etc.) und nehme hierfür export_fig mit painters als renderer, da Matlab ja bekannterweise ein Problem bei der Darstellung von dashed oder dotted lines hat. Das Problem ist jetzt, das bei dieser Einstellung ein rectangle objekt "zufällig", die Linespec meiner geplotteten Linie übernimmt, das allerdings nur im tif oder png file und nicht bei der Bildschirmausgabe. Unten ein codefragment das bei mir das Problem erzeugt. Merkwürdigerweise tritt das Problem nicht auf, wenn man den xlabel Befehl wegquoted. Das funktioniert allerdings nur in dem Codefragment. In meinem eigentlichen script, das um einiges länger ist und das den gezeigten code beinhaltet (und sonst auch nichts weiter zur Bilderzeugung...) funktioniert es merkwürdigerweise nicht. Scheint irgentein Problem mit export_fig(?) zu sein. Matlab Version ist die aktuelle 2012a
Hier der code:

Code:

function [] = test()

x = 0:.1:45;
y = sin(x);

figure;

plot(x,y+1,'LineWidth',1.5,'Linestyle','-')
plot(x,y+0.7,'LineWidth',1.5,'Linestyle',':')

axis([-4 48 0 2.2]);
box on;
pbaspect([1 1 1]);
set(gca,...
'fontname','Arial',...
'fontweight','b',...
'ytick',[0.2,0.6,1,1.4,1.8],...
'xtick',[0 8 16 24 32 40 48],...
'XTickLabel',{'0','8','16','0','8','16'},...
'fontsize',12,...
'Color','none');

xlabel('Test','fontsize',15,'fontweight','b','FontName','Arial');
set(gcf,'Color','w');

rectangle('Position',[12,0.02,12,0.05],'FaceColor',[0,0,0],'EdgeColor',[0,0,0],'LineWidth',0.3,'Linestyle','-');
rectangle('Position',[0,0.02,12,0.05],'FaceColor',[1,1,1],'EdgeColor',[0,0,0],'LineWidth',0.3,'Linestyle','-');
rectangle('Position',[-4,0.02,4,0.05],'FaceColor',[0,0,0],'EdgeColor',[0,0,0],'LineWidth',0.3,'Linestyle','-');
rectangle('Position',[36,0.02,12,0.05],'FaceColor',[0,0,0],'EdgeColor',[0,0,0],'LineWidth',0.3,'Linestyle','-');
rectangle('Position',[24,0.02,12,0.05],'FaceColor',[1,1,1],'EdgeColor',[0,0,0],'LineWidth',0.3,'Linestyle','-');

export_fig ('test','-m2','-painters');

Funktion ohne Link?

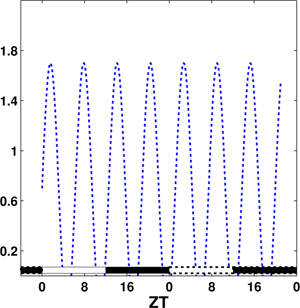

In der Abbildung seht ihr bei den rectangle objects unten das einige den linespec der geplotteten Linie übernommen haben.

Hat jemand eventuell eine Idee woran das liegen könnte? Vielleicht ist es was triviales, aber es treibt mich hier in den Wahnsinn...

Vielen Dank schonmal und Grüße,

Akim


Beschreibung:

Download

Dateiname:


Dateigröße:

27.84 KB

Heruntergeladen:

430 mal
