Farbe der Schritte in colorbar ändern


Borg303
Forum-Anfänger

Forum-Anfänger

Beiträge: 11
Anmeldedatum: 25.08.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.08.2010, 15:04     Titel: Farbe der Schritte in colorbar ändern
  Antworten mit Zitat
Wie folgt erschaffe ich eine Image-Grafik mit einer colorbar, die ich Halblogarithmisch eingeteilt habe.
sumdata ist eine 2500x400 Matrix
Code:

hold off
d = log10 (sumdata);
mn = 0;
rng = max (max (d))-mn;
d = 1+63*(d-mn)/rng;
image (d);
title ('Kriegt noch nen Namen!')
xlabel ('Energie [de]')
ylabel ('Zeit [dt]')
hC = colorbar ('east');
set (get (hC,'ylabel'),'String', 'Counts','color','w');
L = [0.01 0.02 0.05 0.1 0.2 0.5 1 2 5 10 20 50 100 200 500 1000 2000 5000 10000 20000 50000]; % Beschriftungsschritte
l = 1+63*(log10 (L)-mn)/rng; % Tick Marken Position
set (hC,'Ytick',l,'YTicklabel',L);

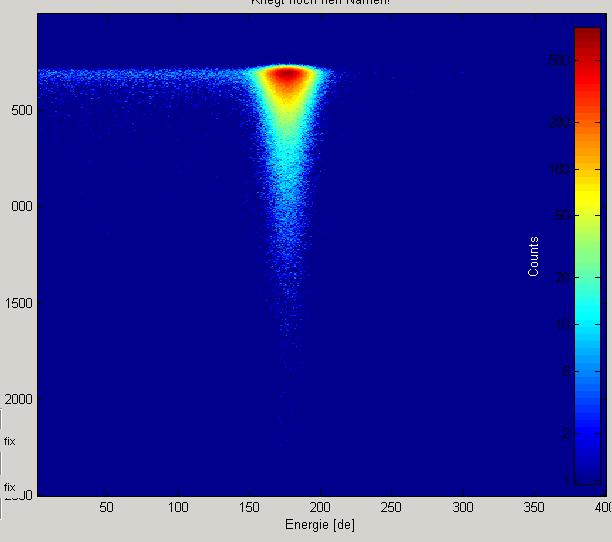

Die Beschriftung der Colorbar möchte ich in einer anderen Farbe haben, da schwarz auf dunkelblau nicht gut zu sehen ist. Ich hab schon so viel versucht, nur das scheint nciht so wie bei normalen labels mit z.b. 'color','w' zu funktionieren. Im anhang mein problem. Die 1,2,5,10,100,200,500 soll in weiß sein.
Hoffe, mir kann jemand helfen.
Grüße

 Beschreibung:

Download
 Dateiname:  image.JPG
 Dateigröße:  26.95 KB
 Heruntergeladen:  1203 mal
Private Nachricht senden Benutzer-Profile anzeigen


Sco
Forum-Meister

Forum-Meister

Beiträge: 699
Anmeldedatum: 15.08.10
Wohnort: Dundee
Version: 2008a, 2010a
     Beitrag Verfasst am: 02.09.2010, 02:04     Titel:
  Antworten mit Zitat
Hallo,

fallls du es noch nicht selber rausbekommen hasst bzw. noch brauchst:

Code:

image(0);
hC = colorbar ('east');
set(hC,'yColor','w');



MFG

Sco
Private Nachricht senden Benutzer-Profile anzeigen

Borg303
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 11
Anmeldedatum: 25.08.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.09.2010, 02:24     Titel:
  Antworten mit Zitat
Hi,
nein, war noch nicht gelöst. Danke!! auf ycolor hätte ich auch selbst kommen müssen, aber das steht nirgends dokumentiert. ich hab jetzt das set(hC,'yColor','w'); vor das L=... geschrieben und jetzt ist es so, wie es sein soll.., Danke nochmals.. und gute nacht^^
Grüße
Borg303
Private Nachricht senden Benutzer-Profile anzeigen

Sco
Forum-Meister

Forum-Meister

Beiträge: 699
Anmeldedatum: 15.08.10
Wohnort: Dundee
Version: 2008a, 2010a
     Beitrag Verfasst am: 02.09.2010, 03:05     Titel:
  Antworten mit Zitat
Hallo,

kein Problem Very Happy .

Ansonsten kannst du dir über

Code:


alle handles anzeigen lassen und dann halt schauen was man bearbeiten kann, falls du es nicht in der Hilfe findest.

Gute Nacht

Sco
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 02.09.2010, 09:10     Titel:
  Antworten mit Zitat
Hallo,

ist schon dokumentiert:
http://www.mathworks.com/access/hel.....ol/hgprop/axes_frame.html
(ganz nach unten scrollen zu "Properties That Control the X-, Y-, or Z-Axis")

Grüße,
Harald
