Verfasst am: 26.02.2013, 12:31 Titel: farbige Darstellung neg. Werte einer Zeitreihe

Hallo an alle,

ich bin neu im Forum. Nachdem ich vieles in matlab immer selber lösen konnte, komme ich nun doch nicht mit einer bestimmten Darstellungsform zurecht.
Ich stelle das Beispiel kurz vor, ich habe Daten über die ich den Mittelwert bilde und die jeweiligen Abweichungen von diesem Mittelwert bilde. Darstellen möchte ich die Abweichungen von diesem lokalen Mittelwert (der hier also der Wert 0 ist). Mit einem plot Befehl lässt sich der Graph der Abweichungen ohne weiteres natürlich darstellen. Zusätzlich habe ich noch einen Linienplot eingefügt, für die "Nullline".

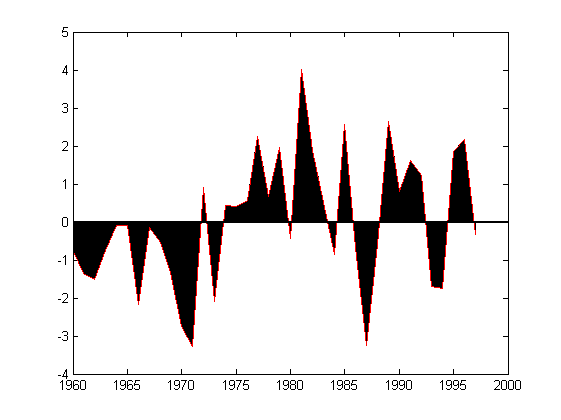

Jetzt möchte ich aber, dass die neg. Abweichungsflächen farbig (hier schwarz) und die positiven weiß sind. Aktuellen Plot hab ich im Anhang hinzugefügt.

Mein bisheriger Testcode für den plot sieht aktuell so aus, dass ich versucht habe die Flächen mit dem area Befehl zu füllen. Allerdings wird dann die ganze Fläche zwischen dem Basevalue (default =0) und dem Graphen gefüllt. Ich habe auch schon versucht, alle positiven Werte herauszufiltern, aber dann passen die pos. und neg. Flächen nicht zueinander.
Vielleicht kann mir jemand helfen? Oder gibt es einen besseren Weg als über area.

Mein Code:

Code:

figure('Color',[1 1 1],'Paperposition',[100 100 500 500])
h1 =plot(data_DML11.year,dev_d18O_DML11,'r');
hold on
l1 = line([1960 2000],[0 0]);
set(l1,'Color','k','linewidth',2,'linestyle','-')
hold on
% plot neg. area
% I = find(dev_d18O_DML11 >= 0);
% dev_d18O_DML11(I)=0;

a1 = area(data_DML11.year, dev_d18O_DML11);

set(a1, 'facecolor','k','edgecolor','none')
box on

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

4.13 KB

Heruntergeladen:

461 mal

monsoon

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 26.02.13

	Wohnort: ---

	Version: ---

Verfasst am: 27.02.2013, 16:04 Titel:

Ich habe inzwischen eine sehr angenehme Lösung für mein Problem gefunden.

Mit der fill2c Funktion lassen sich die positiven und negativen Flächen einer Zeitreihe farblich unterschiedlich darstellen bzw bietet die Funktion noch sehr viel Zusatz.
Hinweis: Der x-vektor muss aufsteigend sortiert sein.

http://www.mathworks.com/matlabcent.....t/hfill2c/fill2cdemo.html
