Farbkodierung / Oberfläche einer Figure ändern


scanka
Forum-Anfänger

Forum-Anfänger

Beiträge: 23
Anmeldedatum: 18.09.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.05.2013, 10:23     Titel: Farbkodierung / Oberfläche einer Figure ändern
  Antworten mit Zitat
Hallo,
ich habe zwei Figuren, die ich gern in einer Figure Darstellen möchte.
Dazu habe ich folgenden Code geschrieben

Code:
%% Load FIGURE1Iinfo using analyze75info

ROI = './FIGURE1.hdr';
ROIinfo = analyze75info(ROI);

% Read the ROI-image

ROIvol = analyze75read(ROIinfo);
surf = isosurface(ROIvol);

% Create the figure

figure
p=patch(surf)
set(p,'FaceColor','red','EdgeColor','none');
daspect([1 1 1])
view(3);
camlight
lighting gouraud
alpha(0.5)

fig1=copyobj(gca, gcf);

%% Load FIGURE2Iinfo using analyze75info
ROI = './FIGURE2.hdr';
ROIinfo = analyze75info(ROI);

% Read the ROI-image

ROIvol = analyze75read(ROIinfo);
surf = isosurface(ROIvol);

% Create the figure

figure
p=patch(surf)
set(p,'FaceColor','yellow','EdgeColor','none');
daspect([1 1 1])
view(3);
camlight
lighting gouraud
alpha(0.5)

fig2=copyobj(gca, gcf);

%% Combine both Figures in one

figure('name', 'FIGURECOMB');
axes;
copyobj(get(fig1,'children'),gca);
copyobj(get(fig2,'children'),gca);
%createfigure

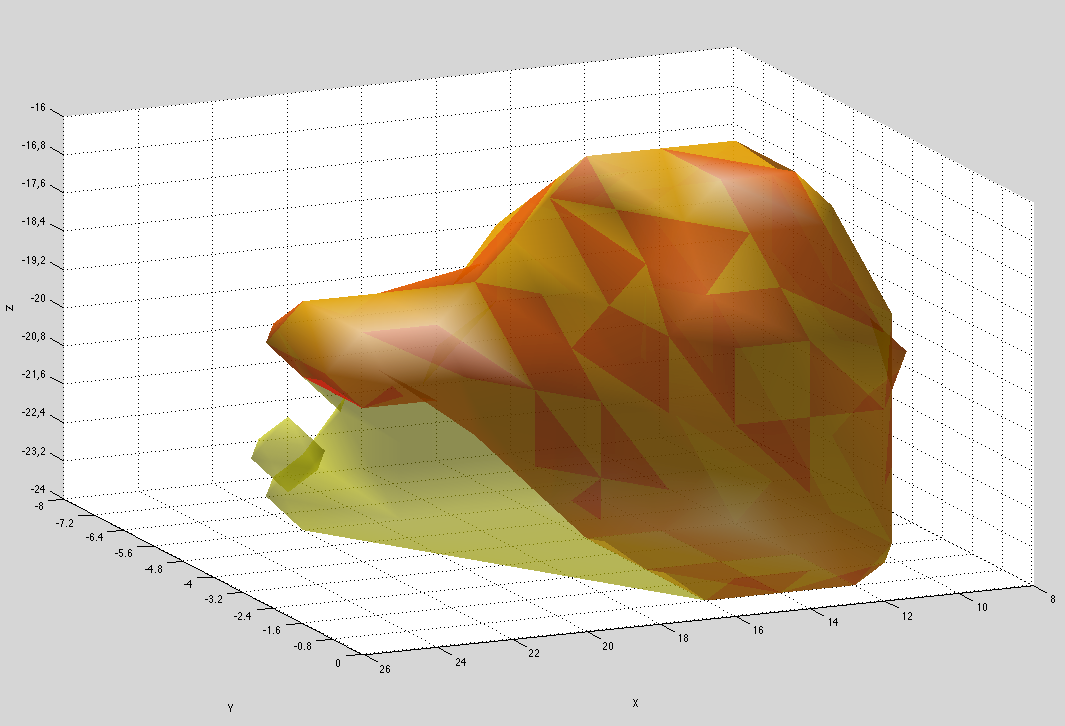

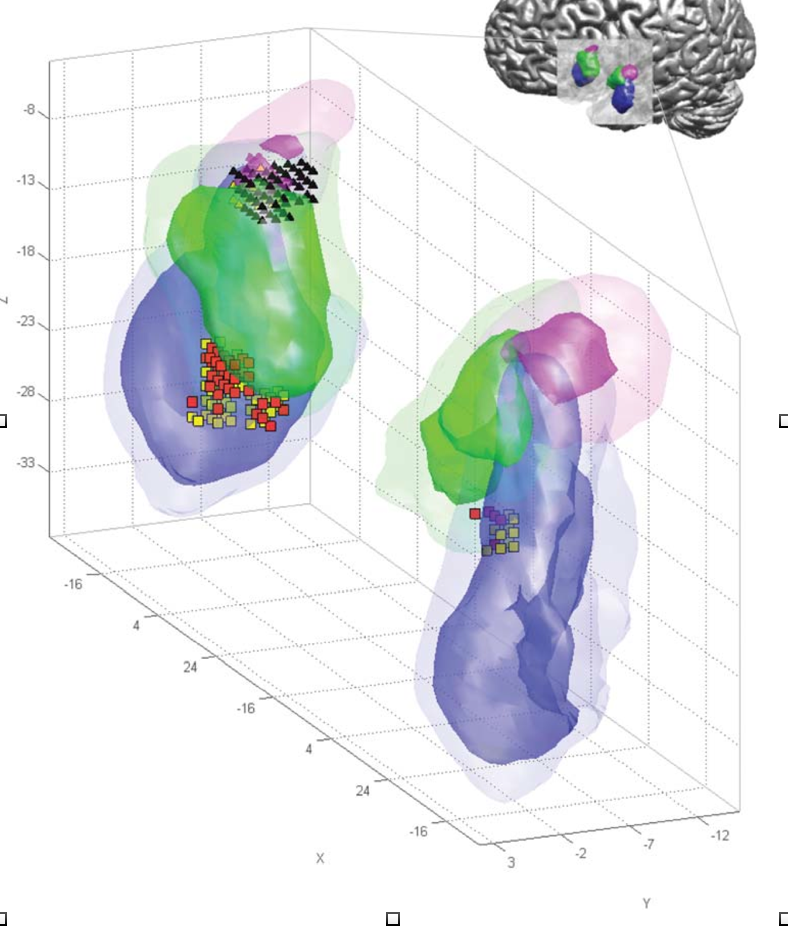

Der Output sieht so aus wie in FIGURECOMB.jpg. Allerdings möchte ich gern keine "geometrischen Figuren" als Oberfläche, sondern eher eine "glattere" Oberfläche wie in AIM.jpg dargestellt. Wie kann ich meinen Code ändern, sodass dies geschieht?

Zudem, wie kann ich die Transparenz ändern? Ich hätte nämlich gern die gelbe Figure (FIGURE1.jpg) in einer helleren Transparenz als die Orange Figure (FIGURE2.jpg).

Vielen Dank im Voraus für euere Tipps - ihr würdet mir sehr weiterhelfen!

 Beschreibung:

Download
 Dateiname:  AIM.jpg
 Dateigröße:  525.54 KB
 Heruntergeladen:  510 mal
 Beschreibung:

Download
 Dateiname:  FIGURECOMB.jpg
 Dateigröße:  177.16 KB
 Heruntergeladen:  430 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 18.05.2013, 11:52     Titel:
  Antworten mit Zitat
Hallo,

Transparenz kann über die Eigenschaft 'FaceAlpha' eingestellt werden.

Für eine glattere Oberfläche fällt mir höchstens Interpolation ein.

Grüße,
Harald
