Verfasst am: 20.09.2011, 10:49 Titel: Farbliche Skalierung richtig setzen (countourf und colorbar)

Halle meine Lieben,

ich sitze schon mehr als ein Monat an einem Problem, habe es schon im anderen Grafik-Thread gepostet aber leider ohne Antwort Sad

Nun probiere ich es hier.
Ich habe eine Matrix A [100x100] und möchde sie grafisch darstellen. Dazu nutze ich folgende Befehlskette:

Code:

figure
contourf(A, 10)
colorbar;
xlabel('Äpfel')
ylabel('Birnen')

Funktion ohne Link?

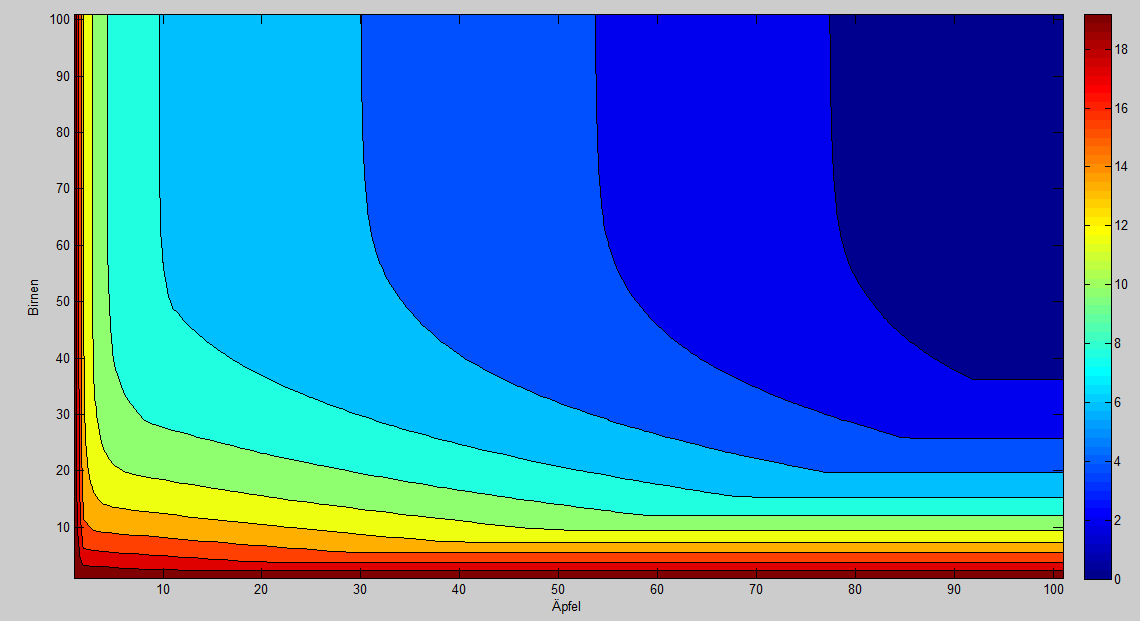

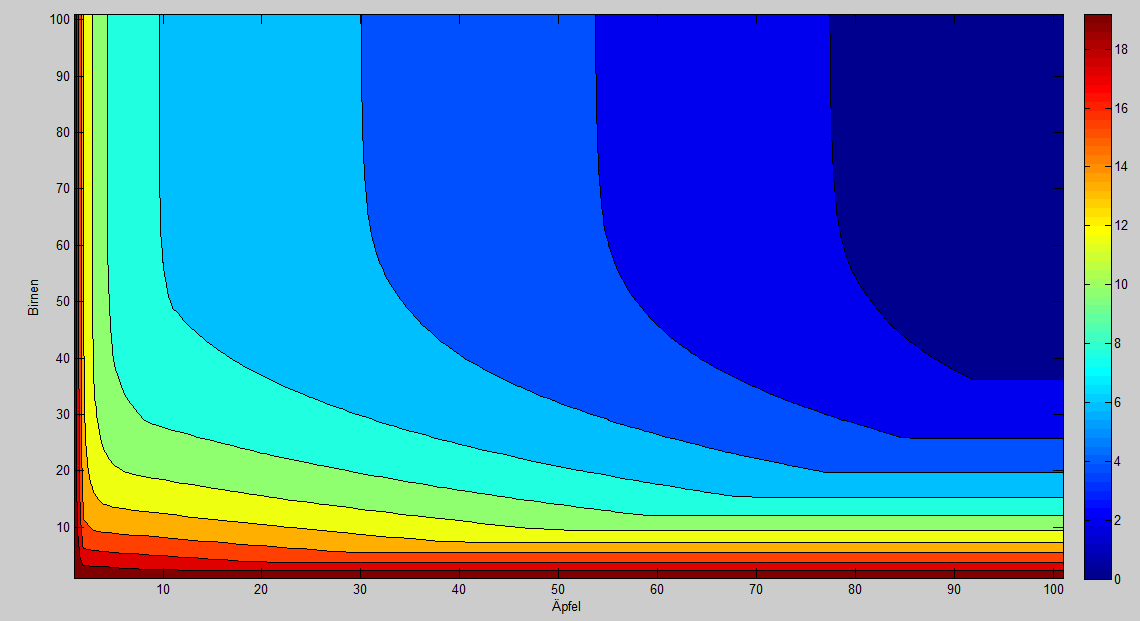

"contourf" zeichnet die Grafik und "colorbar" setzt farbliche Skalierung (rechts im Bild). Mein Problem ist, dass ich mit "contourf(A, 10)" nur zenh verschiedene Farben mache, aber "colorbar" macht das komplette Farbspektrum Sad

Wie kann ich dem "colorbar" sagen, dass er die gleichen 10 Fahben macht wie "contourf" ?

Kann man auch die Grafik im x-y-Koordinatensystem so platzieren, dass sie nicht bei 1, sonder bei Null anfäng? (es muss dann von 0 bis 100 gehen und nicht von 1 bis 101)

Kann die Colorbar auch die Zahlenskalierung richtig darstellen? In Abb. geht es nur bis 18, aber in der Matrix bis 21,1

Ich möchte allen schon mal im Voraus Danke schön sagen!!! Bin für jede Hilfe dankbar!!!

A.zip

Beschreibung:

Download

Dateiname:

A.zip

Dateigröße:

62.21 KB

Heruntergeladen:

518 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

28.47 KB

Heruntergeladen:

808 mal

Gast1

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 20.09.2011, 12:02 Titel:

Hi,

wenn du contour mit einer 10 aufrufst, hast du 10 Grenzen und somit 11 Farben.
Das Farbproblem lässt sich leicht über die Colormap lösen.

Deine X und Y Achse lässt sich mit meshgrid erstellen und dann als zusätzliche Parameter an contourf übergeben.

Die richtige Anzeige der Colorbar ist etwas schwierig und viel Fummellei,
aber sieh selbst:

Code:

figure
% Koordinaten für richtige X und Y Achse erstellen
[X,Y]=meshgrid(0:100);
contourf(X,Y,A,10)
colormap(jet(11)); % Colormap ändern
% Colorbar erstellen
cc=colorbar('ytickmode','manual','yticklabelmode','manual');
% Limits der Colorbar setzen
set(get(cc,'children'),'ydata',[+max(A(:))/22 max(A(:))-max(A(:))/22])
set(cc,'ylim',[0 max(A(:))])
% Level des Contourplots bestimmen
level=get(get(gca,'children'),'levellist');
level=[level level(end)+level(2)];
% Labels der Colorbar setzen
set(cc,'ytick',level);
% Label auf 2 Kommastellen begrenzen
set(cc,'yticklabel',round(100*level)/100);

xlabel('Äpfel')
ylabel('Birnen')

Funktion ohne Link?

fleischcracker

Themenstarter

Forum-Anfänger


	Beiträge: 24

	Anmeldedatum: 14.05.11

	Wohnort: ---

	Version: ---

Verfasst am: 20.09.2011, 14:21 Titel:

Ich platze vor Freunde!!! Es sieht schön aus!!!

Ich danke dir vielmals Gast!!!!

Schöne Grüße!!!!!

tartufo50

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 26.09.2014, 18:48 Titel: Much better

Vielen vielen Dank für den Code.
Hatte zunächst customcmap() von MatlabFEX versucht, aber die contour-Linien passten dann nicht mehr. So ist es wesentlich einfacher. Danke!
