Verfasst am: 23.11.2011, 17:04 Titel: Farbproblem beim speichern eines Plots

Hallo,

ich habe ein mesh in dem ich mehrer gebogenen Lagen mit etwas Versatz
übereinander liegen habe. Diese Lagen habe ich mit der Jet colormap
eingefärbt.

Nun zu meinem Problem, in MATLAB werden mir die Farben durchgegehn
richtig angezeigt. Wenn ich jetzt aber das ganze als TIF,JPG oder sonst was
speichere erhalte ich an einer Kante jeder Lage einen dunkel blauen Streifen.
Wenn ich einen Screenshot mache wird alles korrekt angezeigt,
allerdings ist mir das zu aufwendig und es sollte ja eigentlich eine Lösung
für das Problem geben oder?

Kennt jemand das Problem und weiß eine Lösung?

Gruß

NFTVirus

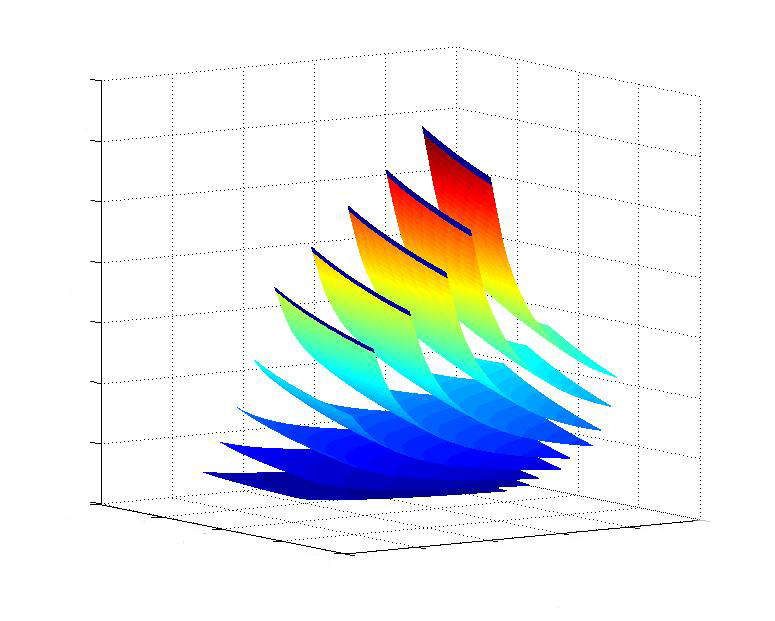

Anbei ein Beispiel


Beschreibung:

Download

Dateiname:


Dateigröße:

207.88 KB

Heruntergeladen:

473 mal

Andreas Goser

Forum-Meister


	Beiträge: 3.654

	Anmeldedatum: 04.12.08

	Wohnort: Ismaning

	Version: 1.0

Verfasst am: 23.11.2011, 17:53 Titel:

Bitte mal beim Export - ich arbeite mit dem PRINT Befehl - die verschiedenen Renderer durchprobieren.

Code:

doc print

Funktion ohne Link?

Andreas

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 23.11.2011, 17:56 Titel:

ka woran das liegt. machst du as mit saveas oder mit print? kannst es ja mal mit dem jeweils anderen versuchen
edit: da war jemand schneller ^^

NFTVirus

Themenstarter

Forum-Anfänger


	Beiträge: 41

	Anmeldedatum: 23.04.09

	Wohnort: ---

	Version: ---

Verfasst am: 23.11.2011, 18:14 Titel:

Danke erst mal für die Hilfe,

also hab es ausprobiert über Export mit allen drei Renderern und immer das selbe Ergebnis: die Balken sind da.

Hab heute auch schon ähnliche Plots gemacht wo alles in Ordnung war aber
seit ein paar Stunden immer diese Balken. Drehen des Plots bringt auch
nichst. Neugestartet habe ich auch schon Sad

NFTVirus

Themenstarter

Forum-Anfänger


	Beiträge: 41

	Anmeldedatum: 23.04.09

	Wohnort: ---

	Version: ---

Verfasst am: 23.11.2011, 18:28 Titel:

so, oh Wunder oh Wunder nachdem ich es nochmal als PDF gedruck habe
macht er es wieder richtig, warum, ich hab keine Ahnung wäre also trotzdem
an einer weniger Glücksspiel ähnlichen Lösung interessiert. Werde selber
auch noch weiter suchen und ggf. meine Erklärung hier präsentieren.

Trotzdem erst mal Danke an euch beide!

NFTVirus

Themenstarter

Forum-Anfänger


	Beiträge: 41

	Anmeldedatum: 23.04.09

	Wohnort: ---

	Version: ---

Verfasst am: 28.11.2011, 10:36 Titel:

so, das Problem existiert wieder, vor 2-3 min. habe ich noch Problemlos plots exportiert, jetzt habe ich wieder das selbe Problem. Falls jemandem noch was einfällt, gerne her damit.

Gruß

NFTVirus

Andreas Goser

Forum-Meister


	Beiträge: 3.654

	Anmeldedatum: 04.12.08

	Wohnort: Ismaning

	Version: 1.0

Verfasst am: 28.11.2011, 11:14 Titel:

Ich schau Mal rein. Bitte FIG Datei, Betriebssystem und MATLAB Release zur Verfügung stellen.

Andreas

NFTVirus

Themenstarter

Forum-Anfänger


	Beiträge: 41

	Anmeldedatum: 23.04.09

	Wohnort: ---

	Version: ---

Verfasst am: 28.11.2011, 11:43 Titel:

so, vielen Dank schonmal für die Hilfe.

Mein betriebssystem ist Win7 x64

Matlab: R2010b

Kennfeld.fig

Beschreibung:

Download

Dateiname:

Kennfeld.fig

Dateigröße:

7.7 MB

Heruntergeladen:

452 mal

Andreas Goser

Forum-Meister


	Beiträge: 3.654

	Anmeldedatum: 04.12.08

	Wohnort: Ismaning

	Version: 1.0

Verfasst am: 28.11.2011, 12:14 Titel:

Sorry:

Code:

openfig('Kennfeld')
??? Error using ==> load
Can't read file C:\Users\agoser\MATLAB\work\Kennfeld.fig.

Error in ==> hgload>localLoadFile at 177
AllVars = load(filename, '-mat');

Error in ==> hgload at 59
[FigVersion, FigData, VerNum] = localLoadFile(filename);

Error in ==> openfig at 72
[fig, savedvisible] = hgload(filename, struct('Visible','off'));

Funktion ohne Link?

NFTVirus

Themenstarter

Forum-Anfänger


	Beiträge: 41

	Anmeldedatum: 23.04.09

	Wohnort: ---

	Version: ---

Verfasst am: 28.11.2011, 12:34 Titel:

ups sorry scheit es zerschossen zu haben. Jetzt nochmal sollte jetzt laufen.

Kennfeld1.fig

Beschreibung:

Download

Dateiname:

Kennfeld1.fig

Dateigröße:

6.6 MB

Heruntergeladen:

452 mal

Andreas Goser

Forum-Meister


	Beiträge: 3.654

	Anmeldedatum: 04.12.08

	Wohnort: Ismaning

	Version: 1.0

Verfasst am: 28.11.2011, 13:59 Titel:

Jetzt kann ich die Datei laden und das Problem mit den blauen Streifen reproduzieren:

Code:

openfig('Kennfeld1')
print -dtiff K-test.tif

Funktion ohne Link?

Aber wenn ich bei mir die Renderer durchprobiere, liegt es eindeutig an Opengl:

Code:

print -dtiff -painters K-test.tif % OK
print -dtiff -zbuffer K-test.tif % OK
print -dtiff -opengl K-test.tif % blaue Streifen

Funktion ohne Link?

Bitte noch einmal prüfen und mittels

Code:

doc opengl

Funktion ohne Link?

die verschiedenen Bugfixes prüfen. Grundsätzlich kann so ein Problem von Rechnern, Trebeiern etc. abhängen.

Andreas

NFTVirus

Themenstarter

Forum-Anfänger


	Beiträge: 41

	Anmeldedatum: 23.04.09

	Wohnort: ---

	Version: ---

Verfasst am: 28.11.2011, 14:33 Titel:

hmm interssant, habe jetzt das problem auch nur noch mit opengl, zumindest
wenn ich es von Hand eingebe und nicht über File->Export Setup->
Rendering -> Custom Renderer gehe dann macht er bei allen Renderen den
Streifen. Kann es sein dass da trotzdem immer opengl genommen wird?

Bei den anderen renderen habe ich jetzt zwar keine Balken mehr aber dafür weiße Punkte, also ob da einfach ein pixel fehlt.

NFTVirus

Themenstarter

Forum-Anfänger


	Beiträge: 41

	Anmeldedatum: 23.04.09

	Wohnort: ---

	Version: ---

Verfasst am: 28.11.2011, 14:37 Titel:

muss mich korrigieren, die Weißen Punkte sind weg, wenn ich den Plot ein
bisschen drehe. Kann also auch an meiner Figure liegen. Dann werde ich mich erst mal ein bisschen intensiever mit meinem opengl treiber beschägftigen, bzw die Bilde rjetzt mit den anderen Renderen machen, da die Zeit gerade etwas drängt.

VIELEN Dank nochmal für die schnelle Hilfe!!!

Andreas Goser

Forum-Meister


	Beiträge: 3.654

	Anmeldedatum: 04.12.08

	Wohnort: Ismaning

	Version: 1.0

Verfasst am: 28.11.2011, 15:46 Titel:

Gerne - aber wenns schnell gehen soll bitte beim Technischen Support anrufen...

Andreas
