Farbverlauf 2D Plot


lala
Forum-Newbie

Forum-Newbie

Beiträge: 9
Anmeldedatum: 30.08.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.11.2011, 11:40     Titel: Farbverlauf 2D Plot
  Antworten mit Zitat
Hallo,

ich habe einen 2D Plot, und möchte die einzelnen Punkte in Abhängigkeit vom Datum einfärben. Das heißt ältere Punkte sollen z.B. dunkelblau, jüngere Punkte sollen hellblau gefärbt werden.
Ich hab schon überlegt das mit einem Scatter Plot zu umgehen bzw. meinen Datumsbereich in 10 Teile zu unterteilen und manuell einzufärben, aber gibt es vielleicht einen eleganteren Weg?
Ich hab die Funktionen colormap etc. bereits versucht zu verstehen, komme da aber leider nicht weiter. Ich habe 500 Datenpunkte. Colormap gibt mit aber nur eine 64*3 Matrix aus.

Bin für jeden Tipp dankbar.

LG Lala
Private Nachricht senden Benutzer-Profile anzeigen


Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 11.11.2011, 11:49     Titel:
  Antworten mit Zitat
Code:
for x=1:500
    y=x;
    plot(x,y,'*','Color',[0 0 1/500*x])
    hold on
end

sowas?
Private Nachricht senden Benutzer-Profile anzeigen

lala
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 9
Anmeldedatum: 30.08.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.11.2011, 12:18     Titel:
  Antworten mit Zitat
Danke erstmal.
Wenn ich deinen Code eingebe erhalte ich den gewünschten Farbverlauf, jedoch eine 45° Gerade. Das liegt vermutlich an der zweiten Zeile

y=x;

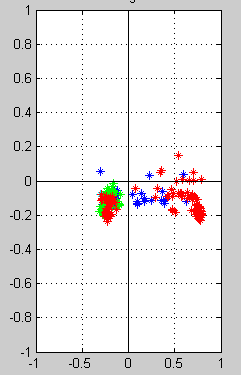

Ich bräuchte jetzt nur noch, dass meine Datenpunkte an ihrer Position bleiben und dann eingefärbelt werden. Ich habs zur Veranschaulichung manuell geplottet. Die ersten 100 Werte sind blau, die nächsten grün, die nächsten rot, etc. Und das hätt ich gern automatisch mit einem Farbverlauf von dunkelblau zu hellblau.
Ist das verständlich?
LG lala

 Beschreibung:

Download
 Dateiname:  Test.jpg
 Dateigröße:  265.19 KB
 Heruntergeladen:  1030 mal
Private Nachricht senden Benutzer-Profile anzeigen

Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 11.11.2011, 13:31     Titel:
  Antworten mit Zitat
x=y hab ich ja nur gemacht weil ich nicht deine 500 punkte hab ^^
das geht auch bei jeder anderen verteilung
wenn du das in gruppen von 100 auftreilen willst baust in die schleife einfach eine if anweisung rein und gehst die farben durch. oder 2 schleifen.
Code:
figure(1)
hold on
y=rand(500,1);
for k=0:4
    for x=1:100
        plot(k*100+x,y(x),'.','Color',[0 0 1/5*(k+1)])
    end
end


hab jetzt rand genommen um dich mit der graden nicht zu verwirren ^^
du kannst die farben auch vorher in ner cell anlegen und dann drauf zugreifen fall du die nicht mit ner formel berechnen willst
