Titel: Fehlerhafte Darstellung von surface-Plots
|
 |
| |
 |
 |
Hallo Leute,
ich habe ein interessantes Problem: Ich erstelle einen surfaceplot in Matlab und die Figure sieht auf meinem PC nicht so aus, wie sie sollte (Siehe Anhang). Neben den korrekten Verbindungslinien einzelner, nebeneinanderligender Punkte werden bei mir zusätzliche Diagonalverbindungen angezeigt, sodass das Ganze ziemlich unübersichtlich wird.
Auf den Rechnern meiner Kollegen im Büro sieht alles ganz normal aus. Es ist auch unerheblich, ob die Figure bei mir oder auf einem anderen PC erstellt wurde, die Darstellung ist immer nur auf meinem Rechner fehlerhaft. Alle haben die gleiche Version installiert (2007b).
Habe Screenshots von meinem bzw. vom Rechner eines Kollegen und die Figure angehängt.
Habt ihr eine Idee, woran dies hängen könnte? Hatte sonst noch nie Darstellungsprobleme in anderen Plots.
Danke,
Manuel
| Beschreibung: |
|
Download |
| Dateiname: |
surfaceplot.fig |
| Dateigröße: |
5.92 KB |
| Heruntergeladen: |
348 mal |
| Beschreibung: |

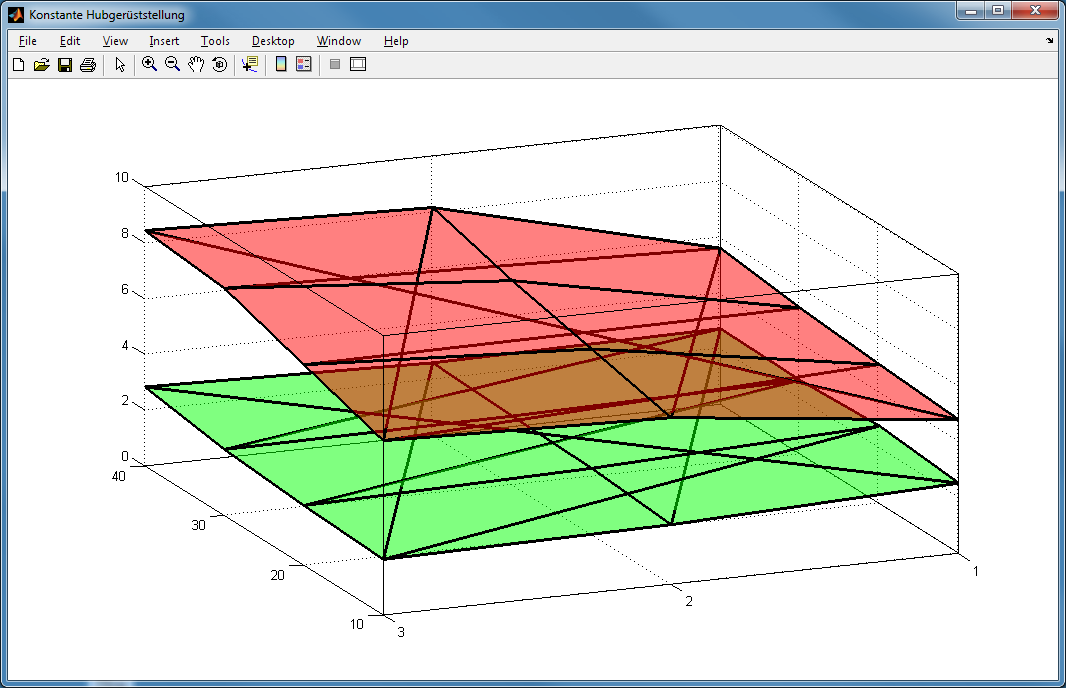

| Darstellung auf meinem PC |
|
Download |
| Dateiname: |
falsch.png |
| Dateigröße: |
60 KB |
| Heruntergeladen: |
547 mal |
| Beschreibung: |

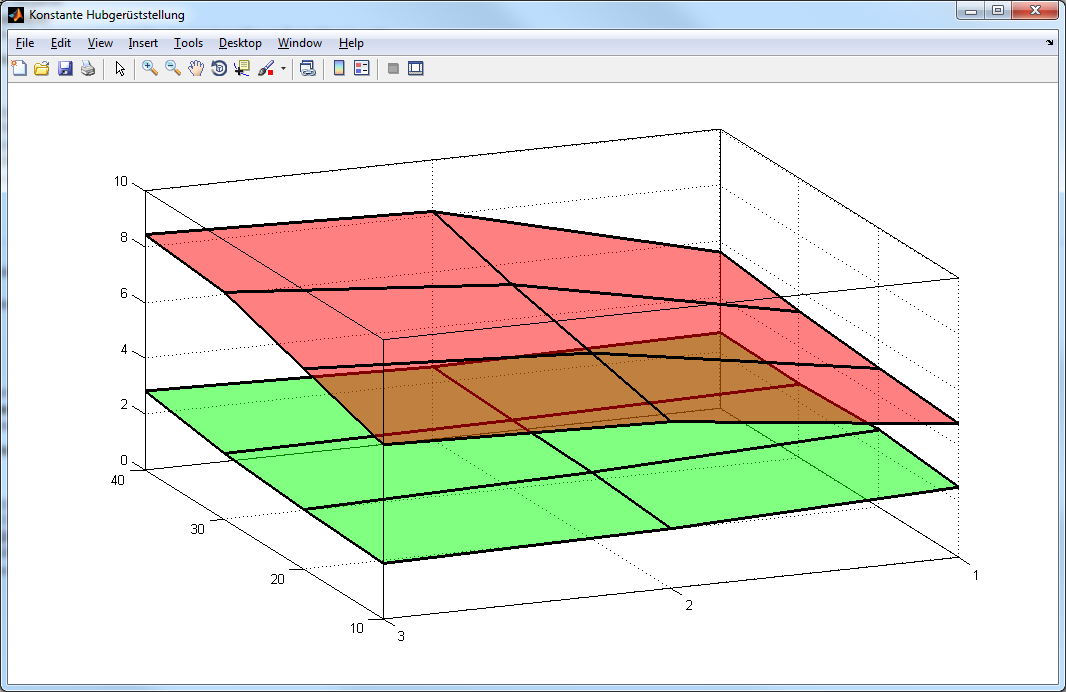

| Korrekte Darstellung bei Rechnern der Kollegen |
|
Download |
| Dateiname: |
richtig.png |
| Dateigröße: |
62.95 KB |
| Heruntergeladen: |
502 mal |
|
|
|
|
|
|
| denny |
Supporter
|
|
Beiträge: 3.853
|
|
|
|
Anmeldedatum: 14.02.08
|
|
|
|
Wohnort: Ulm
|
|
|
|
Version: R2012b
|
|
|
|
|
|
|
Verfasst am: 25.07.2013, 11:42
Titel:
|
|
Hallo
ich sehe dass dein Renderer auf OPENGL angestellt ist. Dies kann zu Unterschieden zw. euren Rechnern führen, da OPENGL nicht immer fehlerfrei ist.
schau mal info über der OPENGL-Version:
Eine Lösungsmöglichkeit z.B das OPENGL in Software Modus umzuschalten, ist aber viel langsamer als Hardwaremodus
Falls das nicht funktioniert, schaue mal in der Hilfe von 2007b nach OPENGL und Renderer, weil ich diese Matlab-Version nicht zur Verfügung habe.
Sonst kannst du noch mit Treiber Update versuchen, oder Renderer umschalten.
Zuletzt bearbeitet von denny am 25.07.2013, 12:05, insgesamt 3-mal bearbeitet
|
|
|
|
| eraser2704 |
Themenstarter
Forum-Newbie
|
|
Beiträge: 2
|
|
|
|
Anmeldedatum: 25.07.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 25.07.2013, 12:02
Titel:
|
|
Hally Denny,
super, danke für die schnelle Antwort. Wenn ich OpenGL in den Softwaremodus schalte, dann wird alles korrekt dargestellt. Ich werde jetzt mal schauen, ob ich dadurch im normalen Alltag merkliche Performanceeinbußen habe. Wenn ja, dann hilft evtl. immer noch Treiberupdate.
Wenn nicht, dass arbeite ich einfach im Softwaremodus weiter.
Danke!
|
|
|
|
|
|
|
