Verfasst am: 11.05.2009, 14:46 Titel: Fehlerhafter plot

Hallo Zusammen!

Bei mir hat sich beim plotten irgend ein bug eingeschlichen, erklären kann ich es mir nicht.

es geht um folgendes problem:

ich habe 2 y achsen, ich plotte einen normalen plot sowie einen bar plot.

dies hat bis vor ca 1h immer astrein geklappt, jedoch passiert nun(ich habe den CODE nicht geändert) irgendwas komisches mit dem plot(siehe angehängt grafik).
die blaue ud rote linie sollte ein
graph sein und nicht so ein pseudotreppenförmiges konstrukt (wenn ich die beiden vektoren(blau und rot) alleine plotte, ohne den bar plot passts tiptop=>siehe zweite angehängte graphik)

Code:

function plotkalib(Q,T,Rainfall_netto,P_inf,Q_net)

figure1 = figure('PaperSize',[20.98 29.68],'Color',[1 1 1]);

% Create axes
axes1 = axes('Parent',figure1,'YColor',[0 0 1],...
'FontName','Calibri');

%box('on');
hold('all');

% Create plot
plot(T,Q,'Parent',axes1,'Linewidth',1,'DisplayName','Abfluss gemessen ')
plot(T,Q_net,'Parent',axes1,'Linewidth',2,'Color',[0.8 0.1 0],'DisplayName','Abfluss berechnet')
ylim([0 max(Q_net)*1.5])
ylabel('Nettoabfluss(m^3/)')
%xlabel('Zeit (Minuten)')
datetick('x')
xlim([min(T) max(T)])

legend0 = legend(axes1,'show');
set(legend0,'EdgeColor',[1 1 1],'YColor',[1 1 1],'XColor',[1 1 1],...
'Location','NorthEast');

% % Create axes
axes2 = axes('Parent',figure1,'XAxisLocation','top','XTick',[],...
'YAxisLocation','right','YDir','reverse','YColor',[0 0 0],...
'Color','none','FontName','Calibri');
%
hold('all');
%
TT=[Rainfall_netto;P_inf]';
% % %Create bar
bar1=bar(T,TT,'Parent',axes2)%'BarWidth',0.6,'BarLayout','stacked' );%,'ShowBaseLine','off',...
%
% ylabel('Niederschlag(mm/10min)')
% %ylim([0 7])
%
datetick('x')
xlim([min(T) max(T)])
set(bar1(1),'FaceColor',[0 0 0.8],'EdgeColor',[0 0 0.8]);
set(bar1(2),'FaceColor',[0 0.8 0],'EdgeColor',[0 0.8 0]);
set(bar1(1),'DisplayName','Nettoniederschlag');
set(bar1(2),'DisplayName','Niederschlag');

% legend1 = legend(axes2,'show');
% set(legend1,'EdgeColor',[1 1 1],'YColor',[1 1 1],'XColor',[1 1 1],...
% 'Location','North');%'Position',[0.6185 0.7202 0.2821 0.09524]);

hold off

Funktion ohne Link?


Beschreibung:

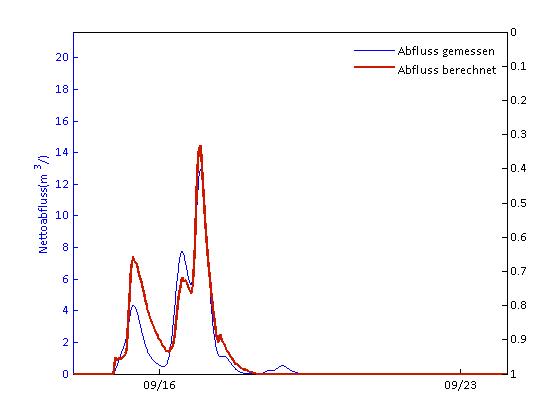

so sollten die beiden graphen ausschauen

Download

Dateiname:


Dateigröße:

19.55 KB

Heruntergeladen:

570 mal


Beschreibung:

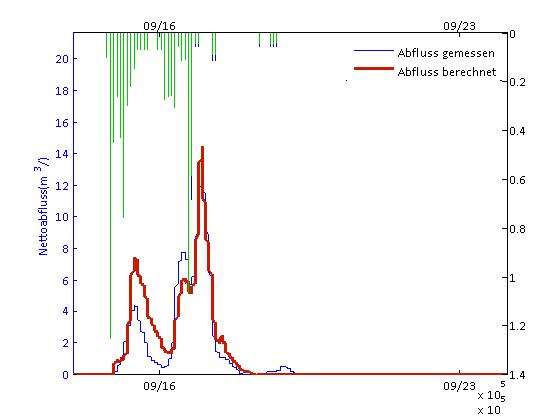

so sollte esnicht sein

Download

Dateiname:


Dateigröße:

23.17 KB

Heruntergeladen:

544 mal

Duman

Forum-Newbie


	Beiträge: 1

	Anmeldedatum: 11.05.09

	Wohnort: ---

	Version: ---

Verfasst am: 11.05.2009, 14:53 Titel:

dieser beitrag war von mir, irgendwie hats mit der registration zuvor nicht gekppt, sorry.

vilen dank für tipps wie ich meinproblem beseitigen könnte.

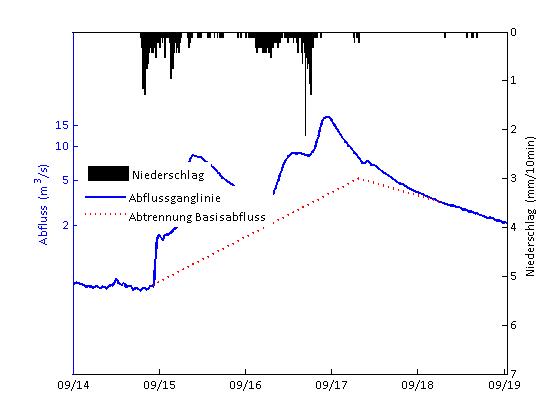

habe mein notebook nun2 mal neugestartet, da sproblem besteht immer noch. wasmir ein rätsel ist, dasein anderer plot(der GENAU gleich aufgebautist vom prinzip her( funkioniert..siehe angehängte graphik und code

Code:

function [Rainfall_new, Datum_new,runoff_netto]=runoffplot(Datum, runoff_vec, Rainfall,time_vec,PX,PY,deltat)
%CREATEFIGURE(Datum_new,Runoff_vec,Rainfll_new)
% DATUM_NEW1: Vektor mit Zeit (in Matlabzeitskala)
% RUNOFF_VEC1: Abflussvektor
% YVECTOR1: Regenmenge (mm/10min) Vektor

i=1;
while Datum(i)<time_vec (1)
i=i+1;
end
Rainfall_new(1:length(runoff_vec))=Rainfall(i:i-1+length(runoff_vec));
Datum_new(1:length(runoff_vec))=Datum(i-1:i-2+length(runoff_vec));

% Create figure
figure1 = figure('PaperSize',[20.98 29.68],'Color',[1 1 1]);

% Create axes
axes1 = axes('Parent',figure1,'YTick',[0 2 5 10 15],'YColor',[0 0 1],...
'ColorOrder',[0 0 1;1 0 0;1 0 0],...
'YScale','log',...
'YMinorTick','off',...
'FontName','Calibri',...
'XTick',[ceil(Datum_new(1)):floor(Datum_new(length(Datum_new)))]);

hold('all')

% % Create plot
plot(Datum_new,runoff_vec,'Parent',axes1,'LineWidth',2,'DisplayName','Abflussganglinie');

[X_2,Y_2,X_1,Y_1,runoff_netto]=Basisabfluss(PX,PY,time_vec,deltat,runoff_vec);
plot(X_2,Y_2,':','Parent',axes1,'LineWidth',2,'DisplayName','Abtrennung Basisabfluss')

% Create legend
legend1 = legend('show');
set(legend1,'EdgeColor',[1 1 1],'YColor',[1 1 1],'XColor',[1 1 1],...
'Position',[0.1435+0.052 0.5603-0.105 0.2321 0.05317*2]);

plot(X_1,Y_1,':','Parent',axes1,'LineWidth',2)
%xlim([ceil(Datum_new(1)) floor(Datum_new(length(Datum_new)))])
ylabel('Abfluss (m^3/s)')
%datetick('x');
datetick('x')

xlim([(Datum_new(1)) (Datum_new(length(Datum_new)))])

% Create axes
axes2 = axes('Parent',figure1,'XAxisLocation','top','XTick',[],'YAxisLocation','right','YDir','reverse','YColor',[0 0 0],...
'ColorOrder',[0 0.5 0;1 0 0;0 0.75 0.75;0.75 0 0.75;0.75 0.75 0;0.25 0.25 0.25;0 0 1],...
'FontName','Calibri',...
'YLim',[0 7],...
'YMinorTick','off',...
'Color','none');

hold('all');

bar(Datum_new,Rainfall_new,'FaceColor',[0 0 0],...
'BarWidth',1,...
'Parent',axes2,...
'DisplayName','Niederschlag');
%datetick('x')

xlim([(Datum_new(1)) (Datum_new(length(Datum_new)))])
ylabel('Niederschlag (mm/10min)')

legend2 = legend('show');
set(legend2,'EdgeColor',[1 1 1],'YColor',[1 1 1],'XColor',[1 1 1],...
'Position',[0.1435 0.5603 0.2321 0.05317]);

hold off

Funktion ohne Link?

das problem liegt irgendwie beim bar plot, weil wenn ich im plot editor von abr auf plot wechsle,ändert sh der andere graph wieder zum normalen layout und weg vom treppenmässigen.


Beschreibung:

Download

Dateiname:


Dateigröße:

23.08 KB

Heruntergeladen:

550 mal
