Fehlersuche Plot, Ployval / Polyfit



Stefan89
Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 12.03.19
Wohnort: ---
Version: R2013b
     Beitrag Verfasst am: 16.03.2019, 14:13     Titel: Fehlersuche Plot, Ployval / Polyfit
  Antworten mit Zitat
Hallo zusammen,

ich hänge leider aktuell an einem Problem.
Gegeben sind zwei Vektoren. Ein Drehzahlvektor (Drehzahl) und ein Messwert (Wert) zur Drehzahl.
Ziel ist eine Kurve durch die Messwerte zu legen.
Bei einer geraden hat es funktioniert, nur bräuchte ich für diesen Anwendungsfall eine Kurve.
Folgender code wurde für den Plot verwendet:

Code:
%'Drehzahl' ist Drehzahlvektor & 'Mess' der Messwertvektor
[p,S] = polyfit(Drehzahl,Mess,5);

&'5' diente für den Plot, gleiches Problem bei verwendung von 3, 2, etc.

[y_fit,delta] = polyval(p,Drehzahl,S);
plot(Drehzahl,Mess,'bo')
hold on
plot(Drehzahl,y_fit,'r-')

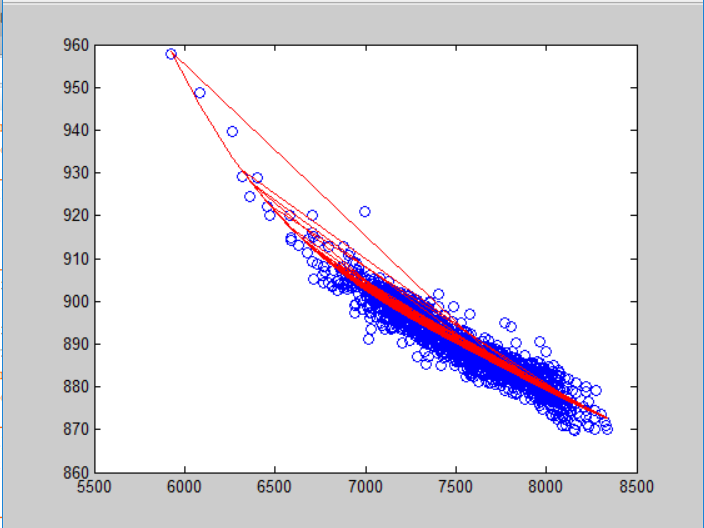

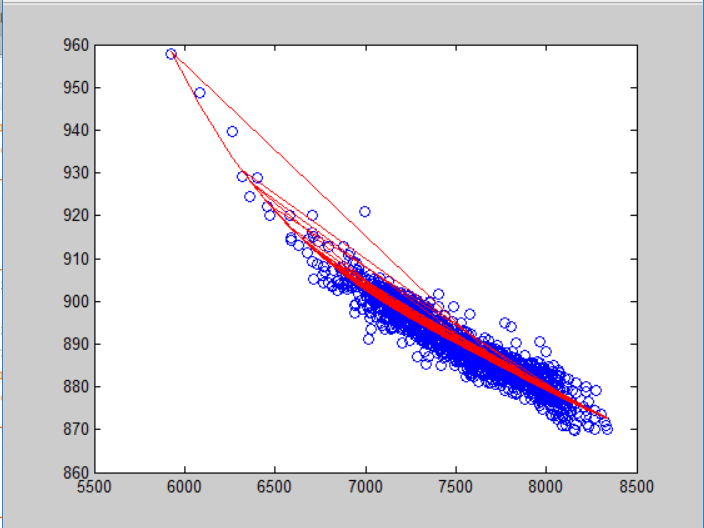

Die Kurve an sich im Plot sieht gut aus, allerdings stören mich die vielen Geraden Linien die da noch verlaufen. Wie kann ich diese weg bekommen?
Danke schon einmal!!
Viele Grüße

 Beschreibung:

Download
 Dateiname:  Plot.PNG
 Dateigröße:  55.07 KB
 Heruntergeladen:  353 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.457
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 16.03.2019, 15:34     Titel:
  Antworten mit Zitat
Hallo,

die Punkte werden in der Reihenfolge verbunden, in der sie in den Vektoren stehen. Vermutung: die Drehzahlen sind nicht sortiert.
Abhilfe wäre dann: die Drehzahlen sortieren ;) Am besten, bevor du sie in das Polynom einsetzt.

Grüße,
Harald

P.S.: liefert eine Parabel (Grad = 2) nicht fast genauso gute Ergebnisse? Dann würde ich dabei bleiben.
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Stefan89
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 12.03.19
Wohnort: ---
Version: R2013b
     Beitrag Verfasst am: 16.03.2019, 17:21     Titel:
  Antworten mit Zitat
Einfach ein Genie, der Harald!
Drehzahlen und Messwerte wurden sortiert und es klappt.

Kurz zum vorgehen, falls das Problem bei anderen vorkommt.

Drehzahl = 500x1 Matrix
Mess = 5000x1 Matrix
mit der entsprechenden Abhängigkeit.

Code:
%Drehzahl sortieren, abhängigkeit zu Messwert soll bestehen bleiben
[Drehzahlsort,I] = sort(Drehzahl);
%Messwert wieder den jeweiligen Drehzahlen zuordnen
Messsort = Mess(I);


Habe nun ein Polynom 3. Grades genommen, da das sich etwas besser annähert als das 2. Grades.

Code:
%Plotten und Kurve durchlegen
[p,S] = polyfit(Drehzahlsort,Messsort,3);
[y_fit,delta] = polyval(p,Drehzahlsort,S);
plot(Drehzahlsort,Messsort,'bo')
hold on
plot(Drehzahlsort,y_fit,'r-')


Vielen Dank für die Hilfe! Very Happy

Viele Grüße

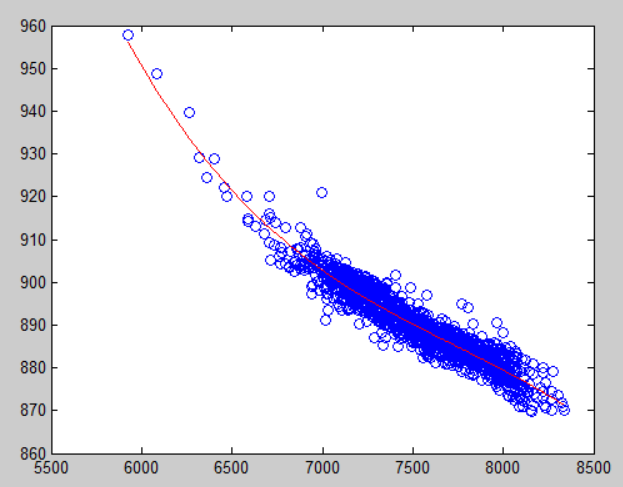

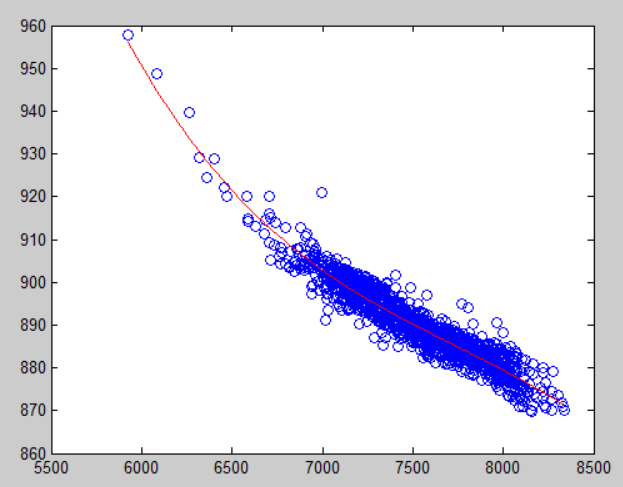

Plot 02.PNG
 Beschreibung:

Download
 Dateiname:  Plot 02.PNG
 Dateigröße:  44.25 KB
 Heruntergeladen:  344 mal
