FFT Analyse bei sehr hohen Frequenzen



Mattler
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 18.04.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.11.2020, 14:04     Titel: FFT Analyse bei sehr hohen Frequenzen
  Antworten mit Zitat
Hallo zusammen,

ich versuche aus einem nicht perfekten PWM-Signal alle Frequenzanteile herauszufinden, indem ich ein FFT-Analyse mache.
Das funktioniert soweit, sodass ich die Grundfrequenz 1 MHz mit den ungeraden Anteilen der Oberschwingungen erhalte.

Ich benötige aber noch die hochfrequenten Anteile, welche bis in den GHz Bereich reichen.
Hat jemand zufällig eine Idee, was ich dafür im Programm umschreiben muss? Ich habe mich dabei an
der FFT Funktion von MATLAB orientiert.

Im Anhang befindet sich die csv Datei, sowie mein verwendetes Programm.

Danke im Voraus
Mattler


Code:

clear; clc;
%% Lade CSV
data=readtable('scope_5.csv','Headerlines',2);
A = table2array(data);
A(1,:) = [];

%% PWM und interpolierte PWM
X = (A(:,1)-A(1,1))*10^6;
Y = A(:,2);
xq = 0:0.00001:max(X);
vq1 = interp1(X,Y,xq,'spline');

%% Plote PWMs
figure(1);
subplot(2,1,1);
plot(X,Y,xq,vq1);
hold on; grid on;
xlabel('Zeit t in $\mu$s')
ylabel('Spannung U in V')

%% FFT Berechnungen
Fs = 1e5;
T = 1/Fs;
L = length(xq) -1;  %Damit Vektoren stimmen
a = fft(vq1);
b = abs(a);
c = b(1:L/2+1);
c(2:end-1) = 2*c(2:end-1);
f = Fs*(0:(L/2))/L;

%% Plote FFT
subplot(2,1,2);
semilogx(f*10^6,c)
grid on;
xlabel('Frequenz f in Hz')
ylabel('$|$Y(f)$|$')

%% Figure Eigenschaften
set(groot, 'DefaultTextInterpreter', 'LaTeX');
set(groot, 'DefaultAxesTickLabelInterpreter', 'LaTeX');
set(groot, 'DefaultAxesFontName', 'LaTeX');
set(groot, 'DefaultLegendInterpreter', 'LaTeX');
set(gcf,'color','w');



scope_5.txt
 Beschreibung:
csv lässt sich nicht hochladen, deshalb Text Datei.

Download
 Dateiname:  scope_5.txt
 Dateigröße:  61.78 KB
 Heruntergeladen:  6 mal
 Beschreibung:

Download

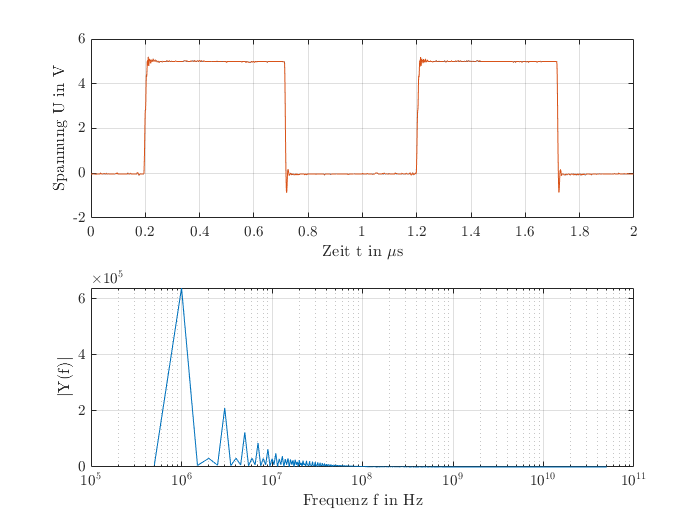

 Dateiname:  FFT_PWM.png
 Dateigröße:  24.47 KB
 Heruntergeladen:  8 mal
