FFT aus Messdaten


Benni88
Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 09.12.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.12.2016, 15:30     Titel: FFT aus Messdaten
  Antworten mit Zitat
Hallo, ich bin Neuling im Bereich der MATLAB-Programmierung.
Meine Aufgabe ist es nun, eine FFT aus gegebenen Messdaten zu erstellen um das Frequenzspektrum zu analysieren.
Zur Problemlösung habe ich bereits eines hier im Forum und in der Literatur gelesen. Leider ist nichts davon Zielführend gewesen bzw. habe ich keine Ergebnisse erhalten. Nun erhoffe ich mir durch euch einen Lösungsansatz.
Mein Code:

Code:

clear all
close all
clc

load 'ADXMessdaten_i_1m.mat';
x=Betrag;

% Zeitbereich
% ----------------------------------

fa = 1110;  % Abtastfrequenz
fn = fa/2;  % Nyquistfrequenz: halbe Abtastfrequenz
N = 8192;   % gewünschte FFT-Länge
df = fa/N;  % Frequenzauflösung
a1 = 1;     % Amplitudenvorgabe

Y=fft(x(1:N));
amplitude=abs(Y);
% Graphische Darstellung
% ----------------------
% Frequenzvektoren:
x_fn = 0 : df : fn-df;
x_fa = 0 : df : fa-df;

subplot(2,1,1);
plot(x(1:N));
subplot(2,1,2);
plot(x_fa-fn,amplitude);

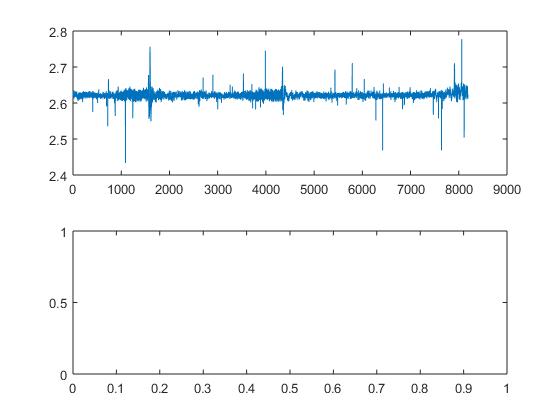

Im Anhang sind meine Messdaten und meine Ergebnis aus der Ausgabe.

 Beschreibung:
Ergebnis

Download
 Dateiname:  FFT_i_1mADX.jpg
 Dateigröße:  19.73 KB
 Heruntergeladen:  344 mal
Messdaten_i_1m.xls
 Beschreibung:
Messdaten

Download
 Dateiname:  Messdaten_i_1m.xls
 Dateigröße:  449.5 KB
 Heruntergeladen:  367 mal
Private Nachricht senden Benutzer-Profile anzeigen


Andreas Goser
Forum-Meister

Forum-Meister

Beiträge: 3.654
Anmeldedatum: 04.12.08
Wohnort: Ismaning
Version: 1.0
     Beitrag Verfasst am: 12.12.2016, 09:45     Titel:
  Antworten mit Zitat
Ich habe den Anfang mal so umgeschrieben, dass die angehängte XLS Datei gelesen wird:

Code:

%load 'ADXMessdaten_i_1m.mat';
x=xlsread ('Messdaten_i_1m.xls');
%x=Betrag;



Und zum Schluss:

Code:

%plot(x_fa-fn,amplitude);
plot(amplitude(2:N))



Da ist halt irgendetwas mit der Skalierung unklug gewählt.

Andreas
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

Benni88
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 09.12.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.12.2016, 16:55     Titel:
  Antworten mit Zitat
Vielen Dank @Andreas Goser.

Nun muss aber noch die x-Achse bearbeitet werden. Hier soll das Frequenzspektrum angezeigt werden. Was muss ich dazu noch ändern?
