FFT Frequenz von Signal bestimmen



Mathias_Pili
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 04.07.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.07.2019, 15:56     Titel: FFT Frequenz von Signal bestimmen
  Antworten mit Zitat
Hallo Leute ich hab mal eine Frage bezüglich meines Ergebnis Very Happy

Ich habe 3 Audioaufnahmen von Schweißprozessen mit einer Länge von ca. 0,085s mit jeweils 120A, 130A und 140A.

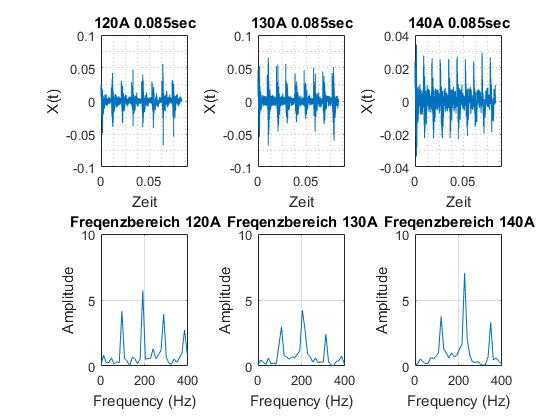

Die jeweilige Tonspur sieht ihr in der ersten Zeile des Plots.

Die FFT der Aufnahmen in der zweiten Zeile.

Wenn ich nun die Ergebnisse der FFT betrachte, ist die größte Amplitude bei einer Frequenz von ca. 200 Hz.

Wenn ich mir jedoch die Frequenz der Impulse ausrechne komm ich genau immer auf die Hälfte der Frequenz, also dem ersten Peak in der FFT.

Kann mir jemand erklären wieso die Amplitude genau beim doppelten Wert ihr Maximum besitzt?

Vielen Dank!

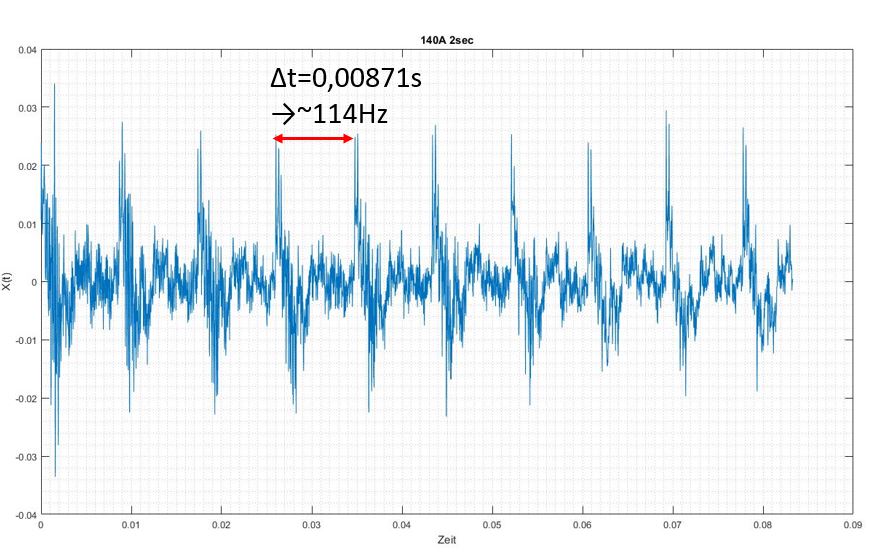

 Beschreibung:
Frequenz

Download
 Dateiname:  140A_v20.jpg
 Dateigröße:  83.66 KB
 Heruntergeladen:  102 mal
 Beschreibung:
Ergebnis

Download
 Dateiname:  120A-140A_085sec.jpg
 Dateigröße:  39.88 KB
 Heruntergeladen:  83 mal
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden


Mathias_Pili
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 04.07.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.07.2019, 12:35     Titel: Code und FIle
  Antworten mit Zitat
hier noch der Code welchen ich zu Auswertung verwende

Code:
clear all
close all

% 120A
[data,Fs]=audioread('Mono_120A_v20_08sec.wav');
[nSamples,nChannels]=size(data);
waveFileLength=nSamples/Fs;

t=[0:length(data)-1] / Fs;

subplot(2,1,1);
plot(t,data)
grid minor
xlim([0 0.09])
title('120A 0.085sec')
xlabel('Zeit')
ylabel('X(t)')

y_fft = abs(fft(data));               %Retain Magnitude
y_fft = y_fft(1:nSamples/2);       %Discard Half of Points
f = Fs*(0:nSamples/2-1)/nSamples;  %Prepare freq data for plot

subplot(2,1,2);
plot(f, y_fft)
grid on
xlim([0 400])
 ylim([0 10])
xlabel('Frequency (Hz)')
ylabel('Amplitude')
title('Freqenzbereich 120A')


[EDITED, Jan, Bitte Code-Umgebung verwenden - Danke!]
