FFT of a chirp shows different results in matlab and octave



Mirror

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.03.2018, 17:09     Titel: FFT of a chirp shows different results in matlab and octave
  Antworten mit Zitat
Der folgende code zeigt die FFT eines Chirp Signals von 800Hz bis 50kHz.
Wenn man die Ergebnisse von Octave und Matlab vergleicht (siehe Anhang), sieht man Unterschiede im unteren Frequenzende.
Die Chirp Signale im Zeitbereich sind OK, aber wie kann man sich die Abweichung im Frequenzbereich erklären?
Code:

clear all
clc
pkg load signal;
NFFT = 2^22;
Fs = 96000;
tend = 25;
t = 0:1/Fs:tend;
freq = (1:NFFT/2)*(Fs/NFFT);

f0 = 800;
f1 = 50000;
scale = length(t)/2;
ChirpSignal = chirp(t,f0,tend,f1,'logarithmic');

figure(1);
subplot(2,1,1)
plot(t,ChirpSignal);
title(['Chirp Signal in Time Domain']);
xlabel('Time [s]');
ylabel('Amplitude');

Xchirp2 = fft(ChirpSignal,NFFT)/scale;
Xchirp = abs(Xchirp2(1:NFFT/2));
clear Xchirp2;

subplot(2,1,2)
semilogx(freq,20*log10(Xchirp))
title('Ideal Chirp in Frequency Domain')
grid on;
xlim([800 50000])
ylim([-80 -30])
xlabel('Frequency [Hz]');
ylabel('Amplitude');



 Beschreibung:

Download

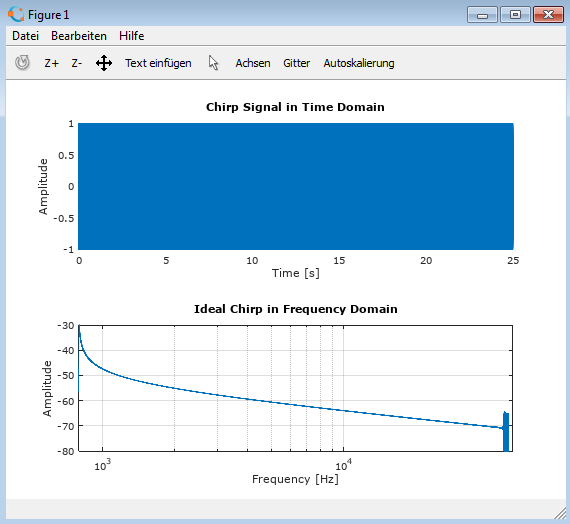

 Dateiname:  octave_chirp_fft.png
 Dateigröße:  27.91 KB
 Heruntergeladen:  466 mal
 Beschreibung:

Download

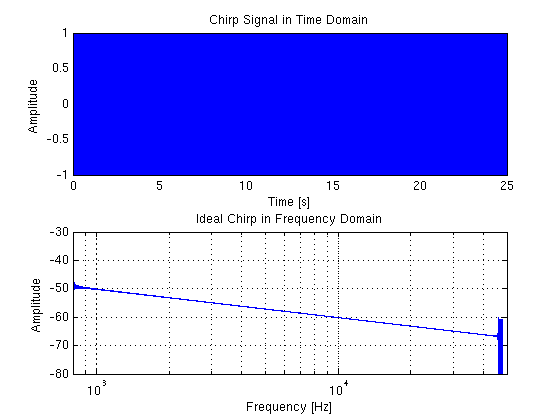

 Dateiname:  matlab_chirp_fft.png
 Dateigröße:  6.29 KB
 Heruntergeladen:  495 mal
